محافظ ولتاژ و جریان | تفاوت، کاربرد و راهنمای انتخاب

نوسانات برق از مهم‌ترین عوامل آسیب به تجهیزات برقی محسوب می‌شوند. محافظ ولتاژ و جریان برق ابزارهایی حیاتی‌اند که از وسایل خانگی و صنعتی در برابر افزایش یا کاهش ناگهانی ولتاژ و جریان محافظت می‌کنند.

محافظ ولتاژ مانع آسیب ناشی از تغییرات ولتاژ می‌شود و محافظ جریان از عبور جریان بیش از حد جلوگیری می‌کند. استفاده از این تجهیزات، به‌ویژه در مناطق با ناپایداری شبکه برق، نه تنها توصیه بلکه ضروری است.

آرتا صنعت به عنوان نمایندگی اشنایدر در لاله زار تمامی محصولات مورد نیاز به محافظ جریان و ولتاژ برای کاربردهای مختلف را به فروش می رساند. برند اشنایدر در زمینه برق صنعتی یکی از بهترین برندها می باشد.

با دلایل متعدد نوسانات برق آشنا شوید

نوسانات برق ممکن است بر اثر عوامل زیر رخ دهند:

• افزایش ناگهانی مصرف برق (به‌ویژه هنگام استارت موتورهای بزرگ)

• افت ولتاژ در ساعات اوج مصرف

• خرابی یا قطع خطوط انتقال و توزیع برق

• پدیده‌های جوی مانند رعد و برق

• خطا یا اتصالی در شبکه داخلی ساختمان

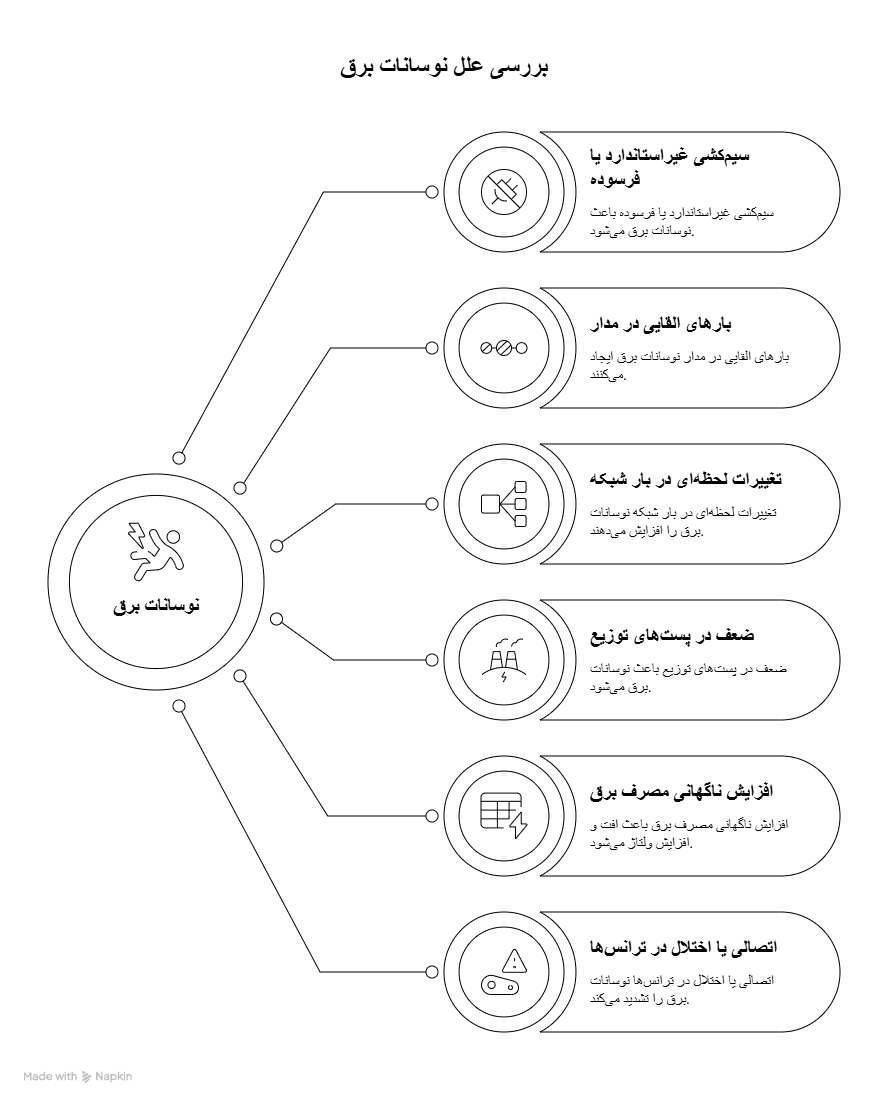

نوسانات برق از کجا می‌آیند؟

۱. دلایل داخل ساختمان

• استفاده هم‌زمان از چند وسیله پرمصرف

• سیم‌کشی غیراستاندارد یا فرسوده

• وجود بارهای القایی در مدار (موتورها، ترانس‌ها)

۲. مشکلات ناشی از شبکه برق شهری

• تغییرات لحظه‌ای در بار شبکه

• ضعف در پست‌های توزیع یا خطوط انتقال

• اتصالی یا اختلال در ترانس‌های توزیع

۳. افزایش ناگهانی مصرف برق و تأثیر آن بر سیستم

در هنگام افزایش ناگهانی بار، ولتاژ افت می‌کند و پس از کاهش بار ممکن است ولتاژ به‌صورت لحظه‌ای افزایش یابد (Surge). این پدیده می‌تواند به مدارهای الکترونیکی حساس آسیب بزند.

نوسانات و افت ولتاژ: پیش‌شرط‌ها و راه‌های پیشگیری

• استفاده از محافظ ولتاژ مناسب برای هر دستگاه

• نصب فیوز و کلیدهای مینیاتوری متناسب با جریان مصرفی

• اجرای سیستم ارتینگ استاندارد


حفاظت در برابر نوسانات جریان

• محافظ جریان (Overcurrent Protector) برای تشخیص اضافه‌جریان

• محافظ ترکیبی ولتاژ و جریان برای حفاظت هم‌زمان

استفاده از UPS برای تجهیزات حساس

UPS (Uninterruptible Power Supply) با تأمین انرژی پشتیبان در زمان قطع برق، از نوسانات و افت ولتاژ جلوگیری می‌کند و برای سرورها، تجهیزات پزشکی و صنعتی بسیار ضروری است.

استفاده از ترانسفورماتور تثبیت ولتاژ (Stabilizer)

ترانس ولتاژ ثابت با حفظ سطح ولتاژ خروجی در محدوده استاندارد، مانع آسیب به وسایل حساس می‌شود.

تفاوت محافظ ولتاژ و محافظ جریان

محافظ ولتاژ چیست؟

محافظ ولتاژ دستگاهی است که با تشخیص افزایش یا کاهش ولتاژ، مدار را به‌صورت خودکار قطع و پس از تثبیت مجدد ولتاژ، وصل می‌کند.

انواع محافظ ولتاژ

• محافظ معمولی: دارای زمان تاخیر و سیستم قطع خودکار

• محافظ قابل تنظیم: دارای محدوده ولتاژ دلخواه کاربر

• محافظ دارای فیلتر: حذف نویز، پالس و نوسانات لحظه‌ای (Surge Suppressor)

مزایای استفاده از محافظ ولتاژ

• افزایش طول عمر وسایل برقی

• جلوگیری از سوختن بردها و قطعات الکترونیکی

• کاهش هزینه‌های تعمیر و تعویض

محافظ جریان چیست؟

محافظ جریان وسیله‌ای است که در صورت عبور جریان بیش از حد از مدار، به‌صورت خودکار آن را قطع می‌کند.

ویژگی‌ها و عملکرد

• تشخیص دقیق جریان بالا

• قطع سریع مدار در کمتر از یک ثانیه

• قابلیت ریست دستی یا خودکار بسته به مدل

• جلوگیری از آتش‌سوزی ناشی از بار اضافی

محافظ مرکزی چیست؟

محافظ مرکزی برق در ورودی اصلی ساختمان نصب می‌شود و کل سیستم الکتریکی را در برابر نوسانات ولتاژ و جریان محافظت می‌کند.

تفاوت محافظ مرکزی با چندراهی‌های معمولی

• محافظ مرکزی کل ساختمان را پوشش می‌دهد، اما چندراهی فقط چند وسیله را محافظت می‌کند.


مزایای استفاده از محافظ مرکزی

• حفاظت هم‌زمان از تمامی تجهیزات

• افزایش ایمنی کلی ساختمان

• کاهش خطر آسیب یا آتش‌سوزی


برندهای معتبر محافظ مرکزی برق

1. Schneider Electric

2. ABB

3. Delixi

4. Pars Electric


نکات مهم در انتخاب و نصب

• انتخاب ظرفیت متناسب با بار کل ساختمان

• نصب توسط برق‌کار مجاز

• بررسی گارانتی و استاندارد ایمنی محصول


 جدول مقایسه تجهیزات حفاظتی

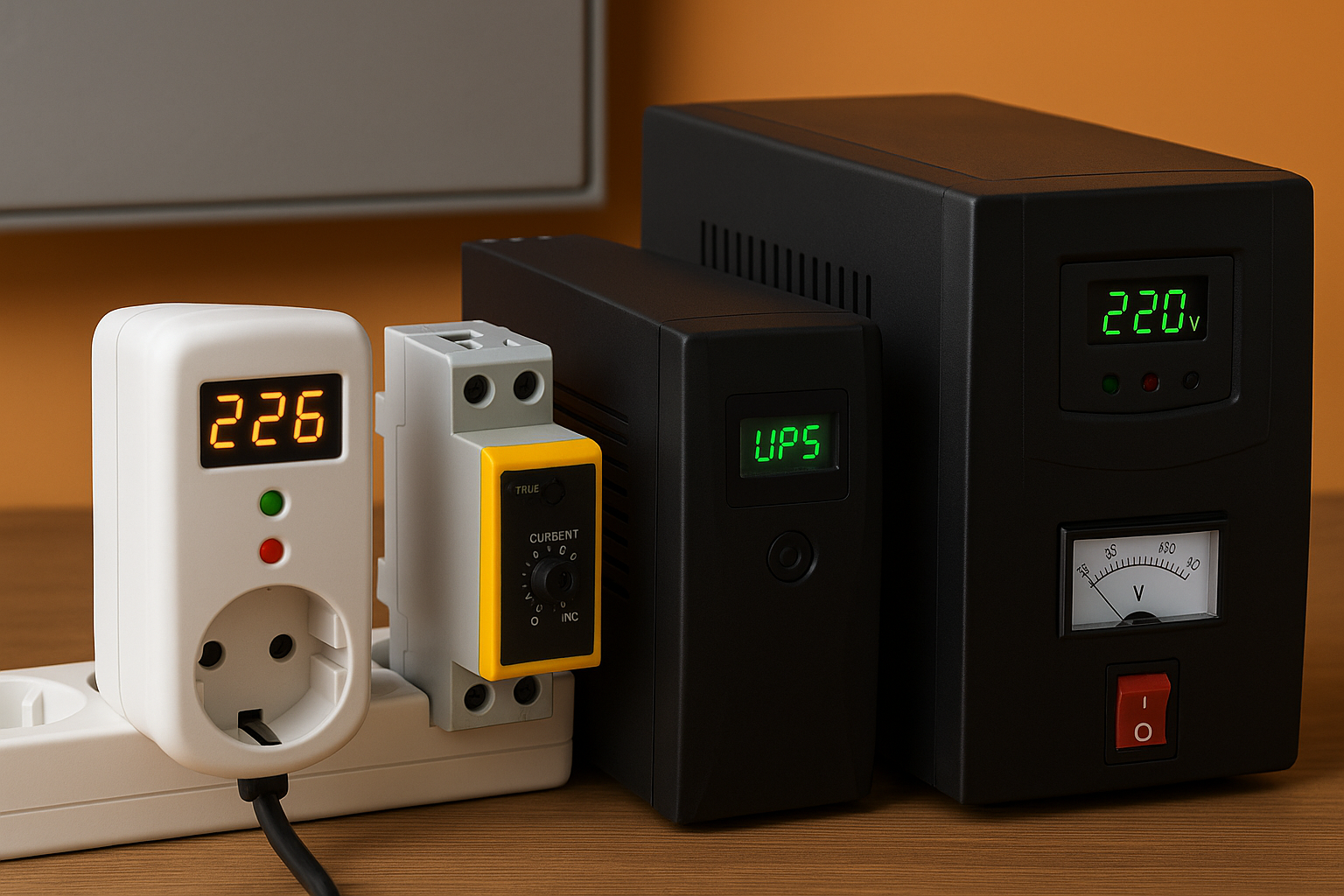

 ابزارهای محافظ ولتاژ و جریان

ابزارهای پرکاربرد برای محافظت از ولتاژ و جریان برق

برای جلوگیری از آسیب دیدن تجهیزات الکتریکی در برابر نوسانات ولتاژ، افت یا افزایش ناگهانی جریان، استفاده از تجهیزات حفاظتی کاملاً ضروری است. در ادامه، رایج‌ترین ابزارهایی که برای محافظت از جریان و ولتاژ در محیط‌های خانگی و صنعتی استفاده می‌شوند، معرفی شده‌اند:

محافظ ولتاژ

• کاربرد: جلوگیری از ورود ولتاژ بیش از حد یا پایین‌تر از حد مجاز

• ویژگی‌ها: قطع خودکار برق در زمان نوسانات شدید

• محیط مناسب: خانه، اداره، مغازه، تلویزیون، یخچال

محافظ جریان

• کاربرد: قطع برق در صورت عبور جریان بیش از حد

• ویژگی‌ها: مناسب برای موتورها و دستگاه‌های سنگین

• محیط مناسب: کارخانه‌ها، تابلو برق، تأسیسات صنعتی

کلید مینیاتوری (MCB)

• کاربرد: محافظت در برابر اتصال کوتاه و جریان زیاد

• ویژگی‌ها: عملکرد سریع و دقیق با تیپ‌های مختلف (B، C، D)

• محیط مناسب: تابلوهای برق خانگی و صنعتی

مشاهده انواع مدل های کلید مینیاتوری اشنایدر در سایت ارتا صنعت با گارانتی و اصالت کالا

کلید محافظ جان (RCD / RCCB)

• کاربرد: جلوگیری از برق‌گرفتگی و نشتی جریان

• ویژگی‌ها: قطع فوری مدار در صورت تشخیص نشتی

• محیط مناسب: حمام، آشپزخانه، تابلو اصلی ساختمان

برای خرید کلید محافظ جان اشنایدر اصل در مدل های مختلف می توانید وارد دسته بندی این محصول در سایت آرتا صنعت به عنوان نمایندگی اشنایدر شوید.

ترانسفورماتور تثبیت‌کننده ولتاژ (AVR / Stabilizer)

• کاربرد: تثبیت ولتاژ ورودی برای جلوگیری از افت یا افزایش ناگهانی

• ویژگی‌ها: تأمین ولتاژ یکنواخت و پایدار

• محیط مناسب: آزمایشگاه‌ها، تجهیزات حساس، CNC، لیزر

UPS (منبع تغذیه بدون وقفه)

• کاربرد: تأمین برق اضطراری و تثبیت ولتاژ

• ویژگی‌ها: جلوگیری از خاموشی لحظه‌ای، فیلتر ولتاژ

• محیط مناسب: سرورها، تجهیزات پزشکی، سیستم‌های امنیتی

محافظ برق مرکزی

• کاربرد: محافظت از کل واحد مسکونی یا تجاری به‌صورت متمرکز

• ویژگی‌ها: نصب در تابلو اصلی، قدرت بالا

• محیط مناسب: خانه‌ها، ویلاها، دفاتر اداری

سرج ارستر (Surge Arrester / SPD)

• کاربرد: جلوگیری از ورود ولتاژهای لحظه‌ای بسیار بالا (مثل صاعقه)

• ویژگی‌ها: هدایت اضافه ولتاژ به زمین

• محیط مناسب: کارخانه‌ها، تابلو برق‌های صنعتی، سیستم‌های حساس

جمع‌بندی و سوالات متداول (FAQ)

محافظ ولتاژ و جریان از اصلی‌ترین تجهیزات ایمنی در سیستم‌های برق خانگی و صنعتی هستند. انتخاب درست، نصب اصولی و استفاده از برندهای معتبر مانند آرتا صنعت می‌تواند از خسارات ناشی از نوسانات برق جلوگیری کرده و عمر مفید تجهیزات را افزایش دهد.

سوالات متداول

۱. چه محافظی برای یخچال مناسب است؟

محافظ ولتاژ با محدوده 170 تا 250 ولت و زمان تاخیر مناسب، بهترین گزینه است.

۲. آیا محافظ ولتاژ برای کل خانه نیاز است؟

بله، محافظ مرکزی برق از کل سیستم و وسایل محافظت می‌کند.

۳. محافظ چندراهی بهتر است یا محافظ مرکزی؟

برای وسایل محدود، محافظ چندراهی کافی است؛ اما محافظ مرکزی حفاظت کامل‌تری ارائه می‌دهد.
