شاسی تابلو برق
هیچ محصولی یافت نشد.
شاسی یا شستی، یک قطعه بسیار ساده اما مهم و کاربردی در انواع تابلوهای برق است و برای کنترل هر چه بهتر مدارات الکتریکی بهکار گرفته میشود. بسیاری از افراد این قطعه را با کلید اشتباه میگیرند اما باید بدانید که شاسی، خیلی بیشتر از یک المان اتصال دهنده است و انواع مختلف و جزئیات عملکردی زیادی دارد. این شرایط معمولا خرید کردن قدری دشوار میشود و برای خرید شاسی تابلو برق، نیاز به یک راهنمای کامل وجود دارد.
در مجموعه آرتا صنعت میتوانید انواع مختلفی از شاسی تابلو برق ا با شرایط ویژه فروش تهیه کنید و اگر برای خرید نیاز به اطلاعات بیشتری دارید، در ادامه این نوشته همراه ما باشید.
شاسی تابلو برق چیست؟
شستی یا پوش باتن وسیلهای است که با یک مکانیزم بسیار ساده سوئیچی طراحی شده و برای ارائه دستورات به جهت کنترل فرایندهای یک سیستم عملیاتی و یا یک دستگاه به کار گرفته میشود. بدنه شستیها معمولا از جنس فلز یا پلاستیک یا باکالیت مقاوم و سخت ساخته میشوند چرا که این سه متریال، بالاترین مقاومت را در شرایط صنعتی سخت داشته و طول عمر بالایی هم دارند. عملکرد این المان به این صورت است که توسط انگشتها و با فشار دادن فعال میشود. در حالت عادی این کلید، لحظهای است؛ یعنی با فشار دادن دست این کلید جریان را از خود عبور میدهد. این محصولات امروزه جایگزینهایی نیز دارند اما به واسطه عملکرد مناسب و قیمت پایین، همچنان سهم بیشتری در بازار دارد. به عبارت سادهتر، میتوان شاسی را یک فرمانده برای عملیاتهای مختلف در نظر گرفت که مدارات را قطع یا وصل میکند. با توجه به این شرایط، ممکن است که افراد این محصول را با کلیدها اشتباه بگیرند که همانطور که پیشتر گفتیم این کار اشتباه بوده و شاسی، کلید نیست. همچنین برخی دیگر به شاسی پوش باتن هم میگویند که باید متذکر شویم پوش باتن نحوه عملکرد شاسی تابلو برق است نه نام آن.اجزای شاسی تابلو برق
شاسیهای تابلو برق دارای ساختارهای سادهای هستند و از این رو اجزای زیادی ندارند. اولین بخش، عملگر، همان مکانیزم و یا قسمتی است که در اختیار کاربران قرار میگیرد. عملگر در واقع همان بخش Push Button لحظهای کلید است که تحریکپذیر بوده و قابلیت بازگشت را دارد. عملگرها معمولا به شکل تکی یا دوبل ساخته میشوند. عملگرهای تکی که با توجه به نوع رنگشان برای استارت یا استپ کارایی دارند. بخش دوم، بخش تحریک و تولید سیگنال الکتریکی لحظهای است. کنتاکتها را میتوان بخشهای الحاقی انواع شستی در نظر گرفت که در دو نوع NC (Normally close) و NO (Normally open) طراحی میشوند. همچنین بدنه شاسی هم نباید فراموش کرد که بسته به نوع کلید میتواند از جنس و یا فرم خاصی بهرهمند باشد. لازم به ذکر است که موارد فوق به شکل کلی گفته شدند و هر شاسی تابلو برق بسته به نوع خود میتواند دارای جزئیات بیشتری هم باشد.انواع شستی تابلو برق و کاربرد آن ها

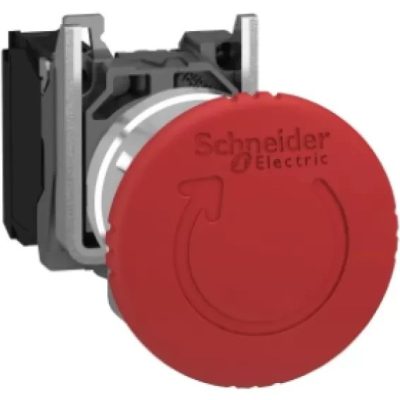

برای درک بهتر کاربرد و عملکرد شاسی تابلو برق، بهتر است که انواع مختلف این محصول را بشناسید. شاسیهای تابلو برق به شکل کلی محصولات متنوعی هستند و بسته به نیازهای مختلف انواع مختلفی نیز از این محصولات تولید شده که در ادامه این موضوع را بیشتر بررسی کردهایم. شاسی تابلو برق قارچی: این محصول یک شستی با عملگر بزرگ و به شکل قارچ است و مکانیزم عمل آن اینگونه است که به سرعت و بدون نیاز به دقت بالا و حتی با پرتاب اشیا تحریک میشود. شستی قارچی نیز همانند شستیهای عادی در رنگها و مدلهای مختلف ساخته شده و در موارد غیر اضطراری نیز استفاده میشوند. رایجترین استفاده شاسی تابلو برق قارچی، برای دستگاههای نیازمند استفاده با دو دست است. در برخی دستگاهها مانند دستگاههای برش که خطر آسیب به افراد وجود دارد، باید مطمئن شویم که هیچ قسمتی از بدن، خصوصا دستها در محدوده عملکرد دستگاه نباشند و از این رو برای کسب اطمینان از دو شاسی استفاده میشود تا هر دو دست درگیر باشند. دو نوع شاسی قارچی وجود دارند؛ شاسیهای اضطراری و شاسیهای غیر اضطراری. تفاوت این دو نوع شاسی تابلو برق در اینجا است که نوع غیر اضطراری قفل نمیشود و به شکل پوش باتن عملکرد خود را ادامه میدهد اما نمونههای اضطراری، قفل میشوند تا بتوان در صورت نیاز، عملکرد سیستم را سریعا متوقف کرد. شاسی استپ و استارت: این شستی سادهترین نوع شستی در بین دیگر محصولات بوده و دارای یک عملگر است. همانطورکه پیشتر گفته شد، با توجه به رنگ، میتوان از این شستی بهمنظور استارت، استپ، ریست و فرمانهای دیگر استفاده کرد. این شستیها از نظر ظاهری در شکلهای مربع و دایره تولید میشوند. شاسی استپ و استارت دوبل: همانطور که از نام این شاسی پیدا است، از دو بخش کاملا مجزای استپ و استارت تشکیل شده. شستی استارت پس از تحریک، کنتاکتی که قطع باشد را وصل میکند. در حقیقت شستی استارت در حالت عادی باز (NO) است و در صورت تحریک بهشکل لحظهای بسته میشود. لازم به ذکر است که در این نوع شستی، در صورت برداشتن دست، کنتاکت مجددا باز خواهد شد چراکه فنر قرار گرفته در داخل شستی استارت موجب بازگشت آن میشود. معمولا رنگ شستی استارت سبز و یا مشکی است. در مقابل، شستی استوپ پس از تحریک، کنتاکتی که وصل باشد را قطع کرده و عملکردی کاملا معکوس نسبت به نمونه قبلی دارد. در حقیقت شستی استوپ در حالت عادی بسته (NC) است و با فشار دادن بهشکل لحظهای باز میشود. در این شستی نیز مانند نمونه قبلی، با برداشتن فشار دست از روی آن کنتاکت مجددا بسته خواهد شد اما توجه داشته باشید که مدار کنتاکتور به وسیله تیغه کمکی ( کنتاکت باز ) در حالت وصل باقی میماند. به بیان دیگر میتوان گفت که این شستی ترکیبی از استارت و استپ است. برای هر شستی میتوان از یک عدد دو رقمی استفاده کرد که رقم سمت راست ( یکان ) تعداد تیغههای بسته یعنی استوپها و رقم سمت چپ ( دهگان ) تعداد تیغههای باز یعنی تعداد استارتها را مشخص میکند. شاسی یک طرفه و دو طرفه کلید دار: در این نوع شاسی تابلو برق، فرمان قطع یا وصل نهبا فشردن شاسی، بلکه با چرخاندن آن به یک یا دو جهت صادر میشود. در این شصتیها، قفل کردن وضعیت با استفاده از یک کلید مخصوص صورت گرفته و برای باز کردن قفل نیز باید از همان کلید استفاده شود. این نوع شاسیها زمانی کاربرد دارند که عملکرد دستگاه حیاتی و مهم بوده و کنترل آن تنها باید در اختیار یک یا چند نفر باشد. شاسی خازنی: شاسی خازنی که به شاسی پیزوالکتریک هم معروف است، یک نوع شاسی کاربردی برای مصارف حساس به شمار میرود. این نوع شاسی هیچگونه صفحه متحرکی ندارد و به نحوی میتوان آن را لمسی در نظر گرفت؛ اما در این بین یک تفاوت کوچک بین این شصتیها و کلیدهای لمسی وجود دارد و آن هم این است که برای فعال شدن نیاز به یک فشار بسیار کوچک است تا کلید به شکل ناخواسته و صرفا بر اساس برخورد درست عمل نکند. در محیطهایی که بهداشت اهمیت بالایی دارد مانند بیمارستانها، یکی از بهترین محلها برای جمع شدن باکتریها در درز موجود روی شاسیها است اما شاسیهای پیزوالکتریک، دارای هیچ راه نفوذی نیستند و به راحتی هم میتوان آنها را ضدعفونی کرد. شاسی مغناطیسی: یکی از نمونههای خاص شاسی تابلو برق، شاسی مغناطیسی است که اغلب نمونههای این محصول نیز ضد آب هستند. این شصتیها دارای یک عملگر استپ، یک عملکرد استارت و یک بوبین هستند و در برابر قطع یا کاهش ولتاژ از خود واکنش نشان میدهند. همچنین نمونههای ضد آب شستی مغناطیسی به شکلی ساخته شدهاند که در برابر رطوبت و نفوذ آب تا حد بسیار زیادی مقاوم است و از این رو، میتوانید از این شاسیها در محیطهای صنعتی مرطوب استفاده کنید.برترین برندهای تولیدکننده شاسی تابلو برق
در تولید شاسی تابلو برق هم مانند سایر محصولات کاربردی در اتوماسیون صنعتی، رقابت شدیدی وجود دارد و در این بین یکی از مهمترین نکاتی که باید در هنگام خرید شستی تابلو برق به آن دقت کنید، برند محصول است. برخی از برندهای رایج شاسی تابلو برق در ایران به شرح زیر هستند :- پیزاتو
- اشنایدر
- کوینو
نکات مهمی که در خرید شاسی تابلو برق باید در نظر داشته باشید
شستی تابلو برق شاید محصول سادهای به نظر برسد، اما پیش از آنچه که فکر کنید تاثیرگذار و حساس است. در صورتی که یک شستی در اثر عدم کیفیت مناسب و یا عدم نگهداری و تخریب شدن به شکل ناخواسته قطع یا وصل شود، امکان دارد کل فعالیت یک خط تولید و یا یک مرکز صنعتی بر هم خورده و خسارات زیادی وارد شود. از این رو باید در خرید این محصول، نکاتی که در ادامه بررسی کردهایم را حتما در نظر داشته باشید.- محصولات دارای گارانتی معتبر را یکی کنید
- از اصالت محصول خریداری شده مطمئن شوید
- پیش از خرید حتما مشخصات محصول را با نیازهای خود مطابقت دهید
- شستیای را انتخاب کنید که از نظر فنی مناسب برای نیاز شما باشد
