میکروسوئیچ‌ها یک جزء مهم در دستگاه‌ها و لوازم مختلف الکتریکی هستند. این سوئیچ‌های کوچک اما قدرتمند به گونه‌ای طراحی شده‌اند که حتی به کوچک‌ترین فشار یا حرکت فیزیکی بلافاصله پاسخ می‌دهند و برای کاربردهایی که نیاز به دقت و زمان پاسخ سریع دارند، ایده‌آل هستند. میکروسوئیچ در اکثر مدارهای الکتریکی مانند مدارهای کنترل، مدارهای ایمنی و مدارهای فرمان کاربرد دارند.
تاریخچه میکروسوئیچ: از قدیم تا حالا!
میکروسوئیچ جزء اختراعات نسبتاً جدید است. اولین بار میکروسوئیچ توسط فیلیپ کنت مک گال در سال 1932 ثبت شد. مک گال در آن زمان کارمند شرکت باتری برگس بود و توانست میکروسوئیچ را توسط همان شرکت به تولید انبوه برساند. کم‌کم شرکت هانی ول هم توانست این کلید الکترومکانیکی را به فروش برساند. بعد از آن اکثر شرکت‌ها میکروسوئیچ را تولید کردند.میکروسوئیچ چیست و چه کاربردی دارد؟
میکروسوئیچ کلیدی مکانیکی است که به سرعت و با نیروی بسیاری کمی کار می‌کند و عمل کلید زنی را انجام می‌دهد. عملکرد قابل اعتماد، سریع و کارآمد میکروسوئیچ باعث شده که در بسیاری از کاربردهای مختلف، به عنوان حفظ ایمنی مورد استفاده قرار گیرد. در ساختار میکروسوئیچ یک فنر بسیار کوچک قرار گرفته، این فنر باعث می‌شود با اعمال نیروی بسیار کم، قطع و وصل مدار الکتریکی انجام شود. میکروسوئیچ یک دکمه اتصال دارد و در هنگام قطع و وصل مدار الکتریکی، صدای کلیک تولید می‌شود. اکثر میکروسوئیچ‌ها روی بدنه خود فرورفتگی دارند تا عمل نصب آن به سهولت انجام شود. طول عمر میکروسوئیچ بالا بوده و به ندرت نیاز به تعمیر پیدا می‌کنند. میکروسوئیچ‌ها با تحریک و ضربه موجب تغییر کنتاکت‌ها شده و آن را باز و بسته می‌کنند.اجزا تشکیل‌دهنده میکروسوئیچ
میکروسوئیچ از اجزای مختلفی از جمله پیستون، بدنه، عملگر، کنتاکت NC، کنتاکت NO و اهرم ساخته شده است:- پیستون: به عنوان عامل محرک نیز شناخته می‌شود. یک نوع قطعه مکانیکی است که برای کنترل دستی مدار با روشن/خاموش کردن مورد استفاده قرار می‌گیرد.
- بدنه: بدنه میکروسوئیچ برای محافظت در برابر نیروهای خارجی تعبیه شده است.
- عملگر: قطعه متحرکی است که نیروهای عملیاتی را به کنتاکت‌ها وارد می‌کند.
- ترمینال NO: ترمینال NO که به آن کنتاکت‌ها باز نیز گفته می‌شود، نشان می‌دهند که کنتاکت‌های سوئیچ به طور پیش‌فرض باز خواهند شد، بنابراین اگر آن‌ها را وصل کنید، جریانی از مدار عبور نخواهد کرد.
- ترمینال NC: ترمینال NC که به آن کنتاکت بسته هم گفته می‌شود، عمل مخالف ترمینال NO را انجام می‌دهند. این کنتاکت‌ها همیشه بسته هستند و اجازه می‌دهند جریان از مدار عبور کند.
- اهرم: اهرم، نقش بازوی متحرک را در میکروسوئیچ ایفا می‌کند و برای فعال‌سازی و عملکرد میکروسوئیچ مورد استفاده قرار می‌گیرد.
نحوه عملکرد میکروسوئیچ
اصل کار یک میکروسوئیچ این است که با کوچک‌ترین تحریک مکانیکی، موجب تغییر موقعیت کنتاکت‌ها شوند. میکروسوئیچ دارای دو کنتاکت باز(NO) و بسته (NC) است. وقتی اهرم سوئیچ فشار داده می‌شود، کنتاکت بسته یا NC باز خواهد شود و کنتاکت باز یا NO هم به صورت عکس عمل کرده و بسته خواهد شد. بدین ترتیب، هنگامی که اهرم میکروسوئیچ را باز می‌کنید، کنتاکت معمولی بسته می‌شود.انواع میکروسوئیچ بر اساس کاربرد آن ها
میکروسوئیچ‌ها بر اساس کاربرد به انواع مختلفی تقسیم می‌شوند.- میکروسوئیچ با عملکرد چرخشی: میکروسوئیچ با عملکرد چرخشی معمولاً با محرک‌های گشتاور مورد استفاده قرار می‌گیرد، به همین دلیل روی یک محور نصب می‌شوند.
- میکروسوئیچ اهرمی غلتک دار: این میکروسوئیچ دارای یک غلتک متصل به اهرم است. این غلتک کمک می‌کند تا نیروی فعال شدن اهرم کم شود.
- میکروسوئیچ فنردار: این میکروسوئیچ توسط یک فنر بزرگ تغذیه می‌شود. به همین دلیل برای جلوگیری از آسیب در کاربرد خاص مورد استفاده قرار می‌گیرند.
- میکروسوئیچ قابل تنظیم: میکروسوئیچ قابل تنظیم دارای غلتک می‌باشد و باعث می‌شود طول اهرم قابل تنظیم باشد.
- میکروسوئیچ نوری: این میکروسوئیچ‌ها، در داخل خود دارای سنسور حساس به نور هستند. در صورت قطع و وصل شدن نور، کنتاکت‌ها باز و بسته خواهند شد.
- میکروسوئیچ لچ (Latch): همراه با یک کلید هستند. هنگامی که کلید برداشته می‌شود، میکروسوئیچ فعال خواهد شد.
- میکروسوئیچ پدالی: این نوع میکروسوئیچ‌ها دارای یک پدال هستند که با حرکت آن، مدار را باز یا بسته می‌کنند.
موارد استفاده میکروسوئیچ
میکروسوئیچ به عنوان یک کلید الکترومکانیکی در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرد:- میکروسوئیچ در اکثر تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
- برای ایجاد مکانیسم‌های زمانی کاربرد فراوانی دارند.
- در تجهیزات خانگی مانند لوازم آشپزخانه، اتومبیل و... مورد استفاده قرار می‌گیرد.
- به عنوان سوئیچ کنترل و محدود کننده کاربرد دارند.
- میکروسوئیچ در تشخیص گیر کردن کاغذ در پرینتر نقش مهمی دارد.
- برای کنترل وسایل مختلف مانند موتورها، لامپ‌ها، شیر برقی و... استفاده می‌شوند.
- به عنوان تشخیص سکه در ماشین‌هایی که با سکه کار می‌کنند کاربرد دارد.
- برای تشخیص خودکار باز و بسته شدن دریچه استفاده می‌شوند.
- به عنوان کلید امنیتی در آسانسور و قفل درب مایکروفر کاربرد دارند.
نگهداری از میکروسوئیچ‌ها
برای نگهداری صحیح از میکروسوئیچ‌ها می‌توان به صورت زیر عمل کرد:- میکروسوئیچ باید بسیار تمیز نگه داشته شود، به همین دلیل هر چند وقت یک‌بار به خوبی آن‌ها را به کمک دستمال تمیز کنید.
- برای تمیز کردن میکروسوئیچ هرگز از پاک‌کننده‌های شیمیایی استفاده نکنید زیرا باعث سوختن میکروسوئیچ خواهد شد.
- در محیط‌هایی که گاز قابل انفجار و قابل احتراق دارند، نباید از میکروسوئیچ استفاده کرد.
- قطعات لمسی میکروسوئیچ باید مرتباً بررسی شوند.
- باید به صورت دوره‌ای ولتاژ و جریان مدار را بررسی کنید، در غیر این صورت، جریان ولتاژ زیادی روی میکروسوئیچ اعمال شده و ممکن است خراب شود.
- در تجهیزات اتوماسیون باید میکروسوئیچ هر 2 ماه یک‌بار بررسی شود
ویژگی و مزایای میکروسوئیچ
میکروسوئیچ در دنیای وسایل و تجهیزات الکترونیکی یک انقلاب محسوب می‌شود. دلیل آن هم این است که مزایای زیادی دارند و برای کاربردهای متفاوتی مورد استفاده قرار می‌گیرند. از طرفی دیگر قیمت‌های مقرون‌به‌صرفه‌ای دارند. در ادامه به بررسی مزایای میکروسوئیچ‌ها خواهیم پرداخت:- قابل اطمینان: میکروسوئیچ عملکرد قابل اطمینانی دارد. مخصوصاً وقتی سوئیچینگ در موقعیت‌های مختلف و به طور مکرر اتفاق می‌افتد. میکروسوئیچ می‌تواند در اکثر سیستم‌های امنیتی، اتوماسیون، لوازم برقی، آسانسور و... مورد استفاده قرار بگیرد.
- طول عمر بالا: هر خریداری دوست دارد بتواند تا سالیان سال از محصول خود استفاده کند. خوشبختانه میکروسوئیچ‌ها در انواع مختلفی طراحی شدند و طول عمر بالایی دارند. جنس آن‌ها از برنج نیکل و فایبرگلاس بوده و مقاومت بالایی در برابر شرایط نامساعد محیطی دارند.
- قیمت مقرون‌به‌صرفه: یکی دیگر از مزایای میکروسوئیچ، قیمت مقرون‌به‌صرفه آن است. میکروسوئیچ می‌تواند مطابق با کاربرد و نوع پروژه امکانات مختلفی داشته باشد، هر چه ویژگی‌های میکروسوئیچ بیشتر باشد، قیمت آن هم افزایش خواهد یافت. به طور کلی قیمت میکروسوئیچ نسبت به کارایی بالای آن کاملاً مقرون‌به‌صرفه است.
- عملکرد دقیق: میکروسوئیچ‌ها عملکرد خود را با دقت بالایی انجام می‌دهند و به ندرت دچار خطا می‌شوند.
- عدم نیاز به تعمیر: اکثر میکروسوئیچ‌ها در تمام طول عمر خود نیاز به تعمیر پیدا نمی‌کنند، این بدان معنی است که با خرید میکروسوئیچ تا مدت‌ها از خرید مجدد آسوده خواهید شد.
- مقاومت بالا: میکروسوئیچ‌ها مقاومت بالایی در برابر شرایط نامساعد محیطی دارند. طوری که در برابر آب و گردوغبار مقاوم هستند.
- سرعت بالا: میکروسوئیچ‌ها به دلیل اندازه کوچک، عملکرد سریعی دارند و به سرعت پاسخ می‌دهند.
- ابعاد جمع وجور: ابعاد کوچک میکروسوئیچ باعث می‌شود تا در تمامی فضاهای بزرگ و کوچک مورد استفاده قرار گیرند.
معایب میکروسوئیچ
- قابلیت تعمیر محدود: به صورت کلی عموماً میکروسوئیچ‌ها نیاز به تعمیر پیدا نمی‌کنند، اما اگر خراب شوند، در اکثر موارد باید میکروسوئیچ را به صورت کلی تعویض کرد؛ چرا که قابلیت تعمیر محدودی دارند.
- اتصال در جریان: بعضی از میکروسوئیچ‌ها، در برابر فشار زیاد، حساس بوده و عملکرد خود را از دست می‌دهند.
کاربردهای میکروسوئیچ: هرآنچه که باید بدانید!
میکروسوئیچ‌ها به عنوان یک نوع کلید مکانیکی کوچک و حساس، در انواع صنایع و کاربردها مورد استفاده قرار می‌گیرند. برخی از کاربردهای مهم و رایج میکروسوئیچ‌ها عبارت‌اند از:- صنعت ساختمان‌سازی: در صنایع ساختمان‌سازی، میکروسوئیچ‌ها برای کنترل و انتقال سیگنال‌های الکتریکی در انواع دستگاه‌های الکترونیکی مانند تلویزیون، رادیو، کامپیوتر و دستگاه‌های خانگی دیگر استفاده می‌شود. همچنین در آسانسور و بالابر هم کاربرد دارد.
- خودروسازی: در صنعت خودروسازی، میکروسوئیچ‌ها برای کنترل سیستم‌های خودرویی از جمله سیستم‌های روشنایی، سیستم‌های تعلیق، سیستم‌های ایمنی و سیستم‌های تعقیب استفاده از می‌گیرند.
- صنایع برق و الکترونیک: در صنایع برق و الکترونیک، میکروسوئیچ‌ها برای کنترل و انتقال سیگنال‌های الکتریکی در سیستم‌های قدرت، تجهیزات الکتریکی و دستگاه‌های مختلف استفاده می‌شوند.
- صنایع اتوماسیون و رباتیک: در صنایع اتوماسیون و رباتیک، میکروسوئیچ‌ها برای کنترل و انتقال سیگنال‌های الکتریکی در رباتیک و سیستم‌های اتوماسیون صنعتی استفاده می‌شوند.
- صنایع پزشکی و داروسازی: در صنایع پزشکی و داروسازی، میکروسوئیچ‌ها برای کنترل عملکرد الکتریکی در تجهیزات پزشکی و دستگاه‌های تشخیصی استفاده می‌شوند.
معرفی برندهای میکروسوئیچ
برندهای میکروسوئیچ در ایران متنوع است، به همین دلیل خریدار ممکن است نتواند بهترین گزینه مورد نیاز برای پروژه خود را پیدا کنید، در ادامه به بررسی و معرفی انواع برندهای میکروسوئیچ در ایران می‌پردازیم:- میکروسوئیچ برند اومرون : برند امرون یک برند ژاپنی با بیش از 90 سال تجربه است. این برند انواع تجهیزات الکتریکی و اتوماسیون صنعتی را تولید می‌کند. میکروسوئیچ امرون از کیفیت ساخت بالایی برخوردار است و یکی از بی‌نظیرترین محصولات برند امرون می‌باشد.
- میکروسوئیچ برند هایلی: هایلی یک برند معتبر ساخت تایوان است. تمامی میکروسوئیچ‌های این برند از استانداردهای بین‌المللی برخوردار بوده و با نمونه‌های اروپایی قابل رقابت است. جنس بدنه میکروسوئیچ هایلی مقاوم بوده و از کیفیت بالایی برخوردار است.

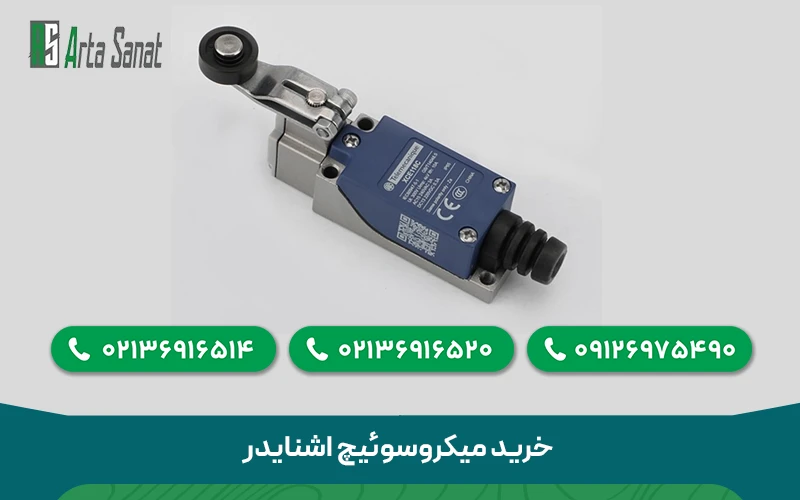

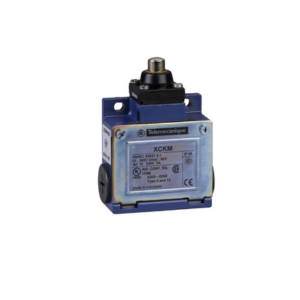

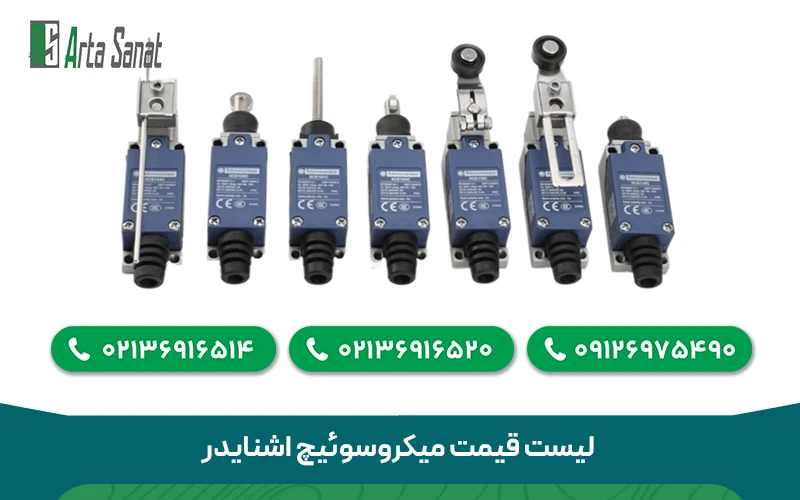

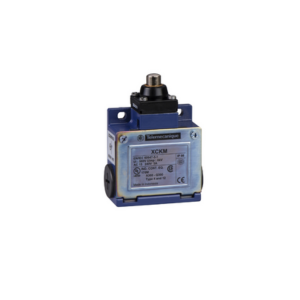

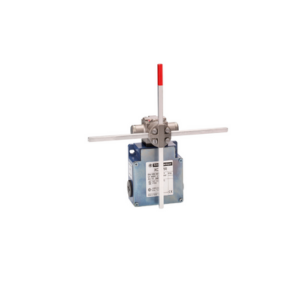

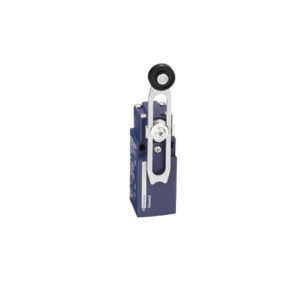

- میکروسوئیچ اشنایدر: اشنایدر یک برند خوش‌نام و چندملیتی با سابقه‌ای درخشان در تولید محصولات صنعتی و اتوماسیون است. میکروسوئیچ‌های اشنایدر دارای درجه IP66 بوده و در برابر ذرات غبار و رطوبت محافظت ایجاد می‌کنند. بدنه میکروسوئیچ اشنایدر تمام فلزی است.
- میکروسوئیچ ماتسوشیتا: این برند ژاپنی نزدیک به 90 سال تجربه دارد. ماتسوشیتا از زیرمجموعه‌های برند پاناسونیک و ناسیونال است. تمامی محصولات برند ماتسوشیتا کیفیت ساخت فوق‌العاده بالایی دارند.
