کلید هوایی اشنایدر
- کشور سازنده: فرانسه
- کد فنی: NT10H14P2ED
- جریان نامی: 1000 آمپر
- قدرت قطع: 42 کیلو آمپر
- نحوه نصب: کشویی
- کشور سازنده: فرانسه
- کد فنی: NT10H24P2EF
- جریان نامی: 1000 آمپر
- قدرت قطع: 50 کیلو آمپر
- نحوه نصب: فیکس
- کشور سازنده: فرانسه
- کد فنی: NW10H24P6ED
- جریان نامی: 1000 آمپر
- قدرت قطع: 100 کیلو آمپر
- نحوه نصب: کشویی
- کشور سازنده: فرانسه
- کد فنی: NT12H14P2EF
- جریان نامی: 1250 آمپر
- قدرت قطع: 42 کیلو آمپر
- نحوه نصب: فیکس
- کشور سازنده: فرانسه
- کد فنی: NT12H24P2ED
- جریان نامی: 1250 آمپر
- قدرت قطع: 50 کیلو آمپر
- نحوه نصب: کشویی
- کشور سازنده: فرانسه
- کد فنی: NT12H24P2EF
- جریان نامی: 1250 آمپر
- قدرت قطع: 50 کیلو آمپر
- نحوه نصب: فیکس
- کشور سازنده: فرانسه
- کد فنی: NW12H14P2EF
- جریان نامی: 1250 آمپر
- قدرت قطع: 65 کیلو آمپر
- نحوه نصب: فیکس
- کشور سازنده: فرانسه
- کد فنی: NT16H14P2EF
- جریان نامی: 1600 آمپر
- قدرت قطع: 42 کیلو آمپر
- نحوه نصب: فیکس
- کشور سازنده: فرانسه
- کد فنی: NT16H24P2EF
- جریان نامی: 1600 آمپر
- قدرت قطع: 50 کیلو آمپر
- نحوه نصب: فیکس
- کشور سازنده: فرانسه
- کد فنی: NW16H14P6ED
- جریان نامی: 1600 آمپر
- قدرت قطع: 65 کیلو آمپر
- نحوه نصب: کشویی
- کشور سازنده: فرانسه
- کد فنی: NW20H14P2EF
- جریان نامی: 2000 آمپر
- قدرت قطع: 65 کیلو آمپر
- نحوه نصب: فیکس
- کشور سازنده: فرانسه
- کد فنی: NW25H14P2EF
- جریان نامی: 2500 آمپر
- قدرت قطع: 65 کیلو آمپر
- نحوه نصب: فیکس
معرفی و بررسی کلید هوایی اشنایدر
کلید هوایی اشنایدر (Schneider Air Circuit Breaker – ACB) از تجهیزات حفاظتی در شبکههای برق فشار ضعیف است که برای جریانهای بالا از 630 تا 6300 آمپر طراحی شده و در تابلو برقهای اصلی و پروژههای صنعتی بزرگ مورد استفاده قرار میگیرد. وظیفه اصلی کلید هوایی اشنایدر، حفاظت کامل در برابر اتصال کوتاه، اضافه بار، افت ولتاژ و خطای زمین است؛ به همین دلیل در بسیاری از پروژههای حساس مانند نیروگاهها، صنایع نفت و گاز، مراکز داده و ساختمانهای هوشمند بهعنوان انتخاب اول مهندسان برق شناخته میشود.
در این دسته بندی میتوانید قیمت بهروز و انواع مدلهای کلید هوایی اشنایدر از سریهای MasterPact NT، NW و EasyPact MVS را مشاهده کنید. آرتا صنعت مجموعه کاملی از این مدلها را با اصالت کالا و مناسبترین قیمت ارائه میکند. برای انتخاب بهترین مدل، میتوانید با نمایندگی اشنایدر لاله زار – آرتا صنعت تماس بگیرید.
در این صفحه، شما میتوانید مشخصات فنی، قیمت بهروز و راهنمای انتخاب بهترین مدل کلید هوایی اشنایدر را بررسی کنید تا با اطمینان مناسبترین گزینه را برای پروژه صنعتی یا ساختمانی خود انتخاب نمایید.
انواع سریهای کلید هوایی اشنایدر
| سری | محدوده جریان | ویژگیها | کاربردها |
| Masterpact NT | ۶۳۰ تا ۱۶۰۰ آمپر | طراحی جمعوجور، عملکرد بالا | کاربردهای متوسط تا سنگین |
| Masterpact NW | تا ۶۳۰۰ آمپر | طراحی مقاوم با ظرفیت قطع بالا | پروژههای بزرگ و شبکههای مادر |
| EasyPact MVS | ۸۰۰ تا ۴۰۰۰ آمپر | اقتصادی، مناسب کاربردهای صنعتی | سیستمهای توزیع عمومی و صنعتی |
| EasyPact SPS | ۸۰۰ تا ۱۶۰۰ آمپر | ساده و مقرون به صرفه | سیستمهای توزیع متوسط |
کلیدهای هوایی اشنایدر الکتریک (کلید هوایی تله مکانیک) در دو سری MasterPact NT و MasterPact NW طراحی شدهاند تا حفاظت و کنترل مدارهای فشار ضعیف را در جریانهای بالا فراهم کنند. در ادامه، ویژگیهای فنی و کاربردی هر یک از این سریها را بررسی میکنیم:

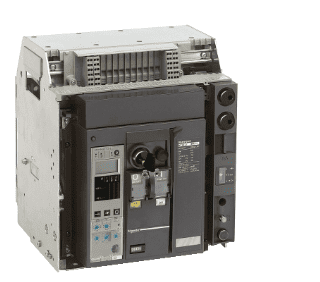

کلید هوایی اشنایدر سری MasterPact NT
این سری از کلید هوایی تله مکانیک (اشنایدر) برای کاربردهای با جریانهای متوسط و نصب در فضاهای محدود طراحی شده است.
کلید هوایی سری NT در بازه جریان 600 تا 1600 آمپر و با قدرت قطع 42 و 50 کیلوآمپر تولید شده و در دو مدل فیکس (ثابت) و کشویی در دسترس است. این سری گزینهای مناسب برای تابلوهای برق صنعتی با ظرفیت متوسط به شمار میرود.

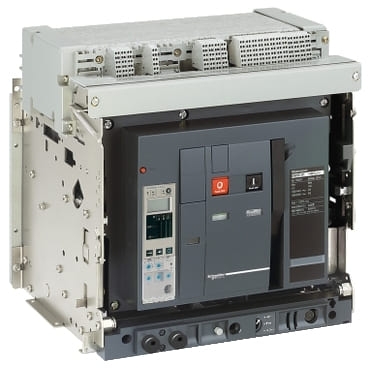

کلید هوایی اشنایدر سری MasterPact NW
در مقابل، کلیدهای هوایی سری NW برای کاربردهای سنگینتر طراحی شدهاند و در محدوده جریان 800 تا 6300 آمپر با قدرت قطع 42، 65 و 100 کیلوآمپر عرضه میشوند. کلیدهای هوایی سهپل این سری در بازه 800 تا 6300 آمپر و نوع چهارپل در محدوده 800 تا 4000 آمپر طراحی شدهاند و پاسخگوی نیاز پروژههای بزرگ صنعتی، نیروگاهی و زیرساختی هستند. این سری برای جریانهای بالاتر و کاربردهای صنعتی سنگین طراحی شده است.
| ویژگی | MasterPact NT | MasterPact NW |
|---|---|---|
| جریان نامی | ۶۳۰ تا ۱۶۰۰ آمپر | ۸۰۰ تا ۶۳۰۰ آمپر |
| قدرت قطع | ۴۲ تا ۱۵۰ کیلوآمپر | ۴۲ تا ۱۵۰ کیلوآمپر |
| ولتاژ کاری | تا ۶۹۰ ولت AC | تا ۱۱۵۰ ولت AC |
| نوع نصب | ثابت یا کشویی | ثابت یا کشویی |
| واحد تریپ | Micrologic | Micrologic |
| قابلیت اتصال به PLC | بله | بله |
| شارژ فنر | دستی یا موتوری | دستی یا موتوری |
کلید هوایی کشویی اشنایدر
کلید هوایی کشویی اشنایدر برای تابلو برق فشار ضعیف صنعتی و نیروگاهی طراحی شده است، جایی که سهولت تعمیر و نگهداری، تست دورهای و تعویض سریع اهمیت زیادی دارد. این کلیدها به گونهای ساخته شدهاند که میتوان آنها را بدون نیاز به قطع کامل تابلو از مدار خارج یا جایگزین کرد.
کلید هوایی فیکس اشنایدر
کلید هوایی فیکس اشنایدر در تابلو برق به صورت ثابت و دائمی نصب میشود و به دلیل طراحی سادهتر، هزینه اولیه پایینتر و استحکام مکانیکی بالا، در پروژههایی به کار میرود که نیاز به تغییر مکرر یا جابجایی کلید وجود ندارد.
هزینه اقتصادیتر نسبت به مدل کشویی، نصب سریعتر و طراحی سادهتر برای تابلوهای توزیع برق اصلی، مناسب برای کاربردهایی که تعمیرات دورهای محدود و خاموشی قابلپذیرش است (مثل کارخانجات کوچک، مراکز اداری یا پروژههای با بودجه محدود)، دارای قابلیت قطع و وصل دستی و موتوری با امکان شارژ فنر دستی یا اتوماتیک، سازگاری کامل با تجهیزات حفاظتی و کنترلی اشنایدر الکتریک است.
جدول مقایسه کلید هوایی کشویی و فیکس اشنایدر
| ویژگیها | کلید هوایی کشویی | کلید هوایی فیکس |
|---|---|---|
| نحوه نصب | نصب روی ریل و امکان جابجایی (خروج و ورود آسان از تابلو) | نصب دائمی و ثابت در تابلو |
| دسترسی و نگهداری | دسترسی سریع برای تست، تعمیر و تعویض بدون نیاز به خاموشی کامل تابلو | نیاز به خاموشی کامل تابلو برای تعویض یا تعمیر |
| هزینه اولیه | بالاتر به دلیل مکانیزم کشویی و تجهیزات جانبی | اقتصادیتر و مقرون به صرفه |
| ایمنی بهرهبرداری | ایمنی بالاتر به علت قابلیت جداسازی مکانیکی و تست در وضعیت کشویی | ایمنی استاندارد، اما بدون قابلیت جداسازی مکانیکی |
| کاربردها | صنایع حساس: نیروگاهها، پتروشیمی، بیمارستانها، دیتا سنترها، تابلوهای اصلی توزیع برق | پروژههای معمولی: کارخانجات کوچک، ساختمانهای اداری، مراکز تجاری |
| انعطافپذیری | بسیار بالا – امکان جایگزینی سریع و افزودن تجهیزات حفاظتی و کنترلی | محدود – تغییرات نیازمند توقف سیستم |
| قابلیت اتصال به PLC و مانیتورینگ | بله، با پشتیبانی از پروتکلهای صنعتی و Micrologic پیشرفته | بله، اما سادهتر و با امکانات محدودتر |
| مدیریت خاموشی | کاهش زمان خاموشی به حداقل به دلیل قابلیت تعویض سریع | خاموشی کامل تابلو در صورت نیاز به تعویض |
| نوع شارژ فنر | دستی و موتوری (اتوماتیک) | دستی و موتوری (اتوماتیک) |
| قدرت قطع (Icu) | مشابه فیکس (۴۲ تا ۱۵۰kA بسته به مدل NT یا NW) | مشابه کشویی (۴۲ تا ۱۵۰kA بسته به مدل NT یا NW) |
مزایای کلید هوایی اشنایدر
ویژگی برجسته کلید هوایی اشنایدر استفاده از واحد حفاظتی Micrologic است. این سیستم هوشمند علاوه بر حفاظت دقیق، امکان مانیتورینگ لحظهای جریان و ولتاژ، ثبت خطاها، و حتی اتصال به سیستمهای مدیریت انرژی را فراهم میکند. اشنایدر الکتریک این کلیدها را در سریهای مختلف شامل Masterpact NT، Masterpact NW، EasyPact MVS و EasyPact SPS عرضه کرده تا پاسخگوی نیازهای متنوع از پروژههای اقتصادی تا زیرساختهای بسیار حیاتی باشد. مهم ترین مزایای کلید هوایی اشنایدر محافظت از سیستمهای برقی، کیفیت و دوام بالا این کلیدها، نصب و نگهداری ساده، عملکرد پایدار در شرایط مختلف است.
مشخصات فنی کلید هوایی اشنایدر
در اینجا، مشخصات فنی دقیق و کامل کلید هوایی اشنایدر آورده شده است:| مدل | جریان نامی (A) | ظرفیت قطع (kA) | نوع تریپ |
| MasterPact MTZ Active | تا 6300 | تا 100 | Micrologic X |
| MasterPact NW | 800 تا 6300 | تا 100 | Micrologic |
| MasterPact NT | 630 تا 1600 | تا 65 | Micrologic |
| EasyPact MVS | 800 تا 4000 | تا 65 | Micrologic |
| PowerPacT P | 800 تا 1000 | 65 | Toggle |
-
MasterPact MTZ Active: اگر به دنبال کلیدی با قابلیتهای دیجیتال پیشرفته و سازگاری با سیستمهای مدرن مانند Electricity 4.0 هستید، این مدل گزینه مناسبی است.
-
MasterPact NW: برای سیستمهای الکتریکی با جریان بالا و نیاز به حفاظت قوی، این مدل با ظرفیت قطع بالا و طراحی فشرده توصیه میشود.
-
MasterPact NT: در صورت محدودیت فضا در تابلوهای توزیع برق، این مدل با طراحی جمعوجور و ظرفیت مناسب میتواند انتخاب مناسبی باشد.
-
EasyPact MVS: برای شبکههای توزیع برق با ولتاژ پایین و نیاز به بهینهسازی هزینه، این مدل با عملکرد قابل اعتماد و هزینه مناسب پیشنهاد میشود.
-
PowerPacT P: اگر به دنبال کلیدی با طراحی ساده و مناسب برای کاربردهای عمومی هستید، این مدل با ظرفیت قطع 65 کیلوآمپر و نوع تریپ Toggle میتواند گزینهای مناسب باشد
کاربردهای کلید هوایی اشنایدر
کلید هوایی اشنایدر (Schneider ACB) در سیستمهای برق صنعتی و ساختمانی، نقش حیاتی در توزیع ایمن انرژی و حفاظت مدارهای پرجریان دارد. این کلیدها برای کنترل و حفاظت تابلوهای اصلی برق طراحی شدهاند و در شرایطی که جریانهای بالا یا خطاهای ناگهانی رخ میدهد، با سرعت بالا مدار را قطع میکنند تا از آسیب به تجهیزات جلوگیری شود. کاربرد اصلی کلید هوایی اشنایدر شامل استفاده در تابلو برقهای اصلی و صنعتی در کارخانجات و نیروگاهها، سیستمهای اضطراری و پشتیبان برق مانند UPS و ژنراتور، پروژههای ساختمانی بزرگ، مراکز داده و بیمارستانها، صنایع نفت، گاز و پتروشیمی که نیاز به حفاظت دقیق و پایدار دارندو سیستمهای انرژی تجدیدپذیر مثل نیروگاههای خورشیدی و بادی است.چرا خرید کلید هوایی اشنایدر از "آرتا صنعت"؟
در فروشگاه آرتا صنعت، شما میتوانید کلید هوایی اشنایدر را با اطمینان از اصالت و کیفیت، با بهترین قیمت و شرایط خرید دریافت کنید. برخی از مزایای خرید کلید هوایی اشنایدر از ما شامل خرید محصولات اصل و باکیفیت، مشاوره تخصصی رایگان، خدمات پس از فروش محصولات که شامل نصب، پشتیبانی فنی و تعمیرات برای اطمینان از عملکرد صحیح تجهیزات و امکان خرید آنلاین و ارسال سریع به سراسر کشور برای مشتریان فراهم است.قیمت کلید هوایی اشنایدر و خرید آنلاین
برای خرید کلید هوایی اشنایدر با بهترین قیمت، با نمایندگی اشنایدر در لاله زار تماس بگیرید. ما قیمتهای رقابتی و شرایط ویژهای برای شما فراهم کردهایم تا بتوانید با اطمینان کامل از ما خرید کنید. علاوه بر این، برای دریافت مشاوره و اطلاعات بیشتر، میتوانید با تیم فروش ما تماس بگیرید. با توجه به ویژگیها و مزایای کلید هوایی اشنایدر، انتخاب این محصول برای محافظت از سیستمهای برقی و تجهیزات شما بسیار منطقی است. اگر به دنبال خرید کلید هوایی اشنایدر با بهترین قیمت و کیفیت هستید، آرتا صنعت بهترین گزینه برای شما است. تیم متخصص ما آماده است تا شما را در انتخاب محصول مناسب یاری کند و بهترین خدمات را به شما ارائه دهد.

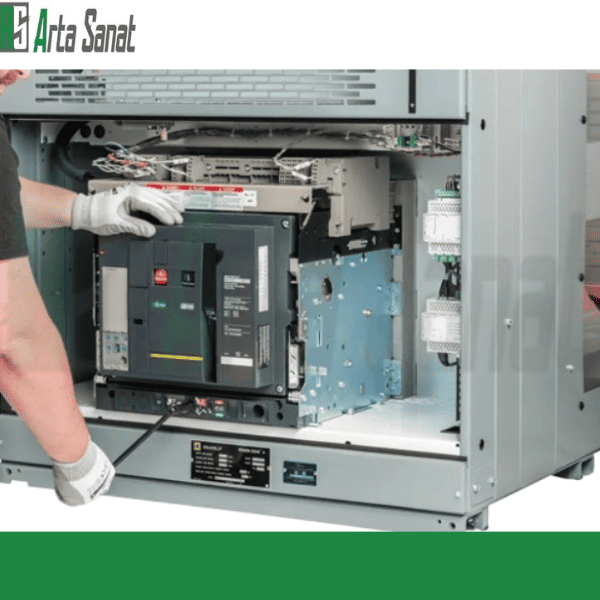

قیمت کلید هوایی اشنایدر
چطور باید کلید هوایی اشنایدر را تست و نگهداری دورهای کرد؟ آیا نیاز به کالیبراسیون دارد؟
برای تست و نگهداری دورهای کلید هوایی اشنایدر باید عملکرد مکانیکی، وضعیت کنتاکتها، رله حفاظتی و سیستم تریپ بررسی بشه. مدلهای دارای رله دیجیتال (مثل Micrologic) معمولاً نیاز به کالیبراسیون دورهای دارن، مخصوصاً در پروژههای حساس یا بعد از چند سال کارکرد. همچنین استفاده از تستر رله مخصوص یا نرمافزار EcoStruxure برای تست عملکرد حفاظتی توصیه میشه تا از دقت عملکرد اطمینان پیدا کنین.
وقت بخیر کلید هوایی اشنایدر در چه جریانهایی تولید میشه و حداکثر تحمل آن چقدره؟
وقت شما هم بخیر کلید هوایی اشنایدر (مثل سری Masterpact MTZ یا NW) در جریانهای نامی از ۶۳۰ تا ۶۳۰۰ آمپر تولید میشه. این کلیدها برای حفاظت در سیستمهای فشار ضعیف طراحی شدن و بسته به مدل، تحمل جریان لحظهای (Icu) تا ۱۲۰ کیلوآمپر یا بیشتر هم دارن. برای انتخاب دقیق کلید هوایی اشنایدر، باید به توان قطع، نوع شبکه و نیاز حفاظتی تابلو توجه بشه.
در صورت قطع ناگهانی کلید هوایی اشنایدر، چگونه خطا را تشخیص بدیم؟
در صورت قطع ناگهانی کلید هوایی اشنایدر (مانند سری Masterpact)، میتونین با بررسی صفحه نمایش رله حفاظتی (Micrologic) یا کد خطا علت قطع رو بفهمین. همچنین با اتصال به نرمافزار EcoStruxure یا از طریق ماژولهای ارتباطی، گزارش کامل خطا (مثل اضافهبار، اتصال کوتاه، زمینFAULT و...) قابل مشاهدهست. در نسخههای سادهتر، چراغها یا نشانگر مکانیکی علت قطع رو نشون میدن (مثل trip indicator).
سلام، کسی تجربه کار با کلید هوایی 2000 آمپر اشنایدر سری MTZ داره؟ میخوام بدونم از نظر ارتباط با سیستم مانیتورینگ و پارامترهای حفاظتی چقدر دقیق کار میکنه.
سلام مهندس طاهری سری کلید هوایی MTZ اشنایدر از جدیدترین مدلهای اشنایدر هست که دقت بسیار بالایی در حفاظت حرارتی و مغناطیسی داره. این مدلها با نرمافزار EcoStruxure به سیستم مانیتورینگ وصل میشن و پارامترهای جریان، خطا و وضعیت قطع و وصل رو بهصورت لحظهای نشون میدن. اگر برای پروژه صنعتی سنگین یا تابلو اصلی استفاده میکنین، MTZ بهترین گزینه است.
من تازه اسم کلید هوایی اشنایدر رو شنیدم، میخواستم بدونم چه تفاوتی با کلید اتوماتیک معمولی داره؟ برای کارخانه ما که تابلو اصلی داره، این نوع کلید لازمه یا نه؟
سلام خانم جلالی کلید هوایی اشنایدر در واقع نوعی کلید اتوماتیک هوایی (ACB) هست که برای حفاظت در سطح جریانهای بالا (معمولاً بالای ۸۰۰ آمپر) استفاده میشه. در تابلو برقهای اصلی یا پستهای برق صنعتی کاربرد داره و نقش حیاتی در ایمنی سیستم ایفا میکنه. اگر کارخانهتون تابلو اصلی سهفاز داره، قطعا استفاده از کلید هوایی ضروریه.
میخواستم بدونم قیمت کلید هوایی اشنایدر حدوداً چقدره؟ بین برند ABB و Schneider مرددم، بهنظر شما کدوم دوام بیشتری داره؟
سلام از نظر کیفیت، برند Schneider Electric جزو برترینهاست. قیمت کلید هوایی اشنایدر نسبت به ABB کمی بالاتره، اما دوام، دقت قطع و خدمات پس از فروش بهتری ارائه میده. اگر برای تابلو اصلی استفاده میکنین، قطعاً اشنایدر انتخاب مطمئنتریه.
سلام وقت بخیر، کسی از دوستان کاتالوگ کلید هوایی اشنایدر رو داره؟ میخوام دقیق بدونم مشخصات فنی مدلهای Masterpact MTZ و NT چه تفاوتی دارن.
سلام مهندس اکبری کاتالوگ کلید هوایی اشنایدر برای مدلهای Masterpact NT، NW و MTZ در سایت آرتا صنعت موجوده. در این کاتالوگها جزئیات کامل مثل ظرفیت جریان، توان قطع، منحنی حفاظتی و ابعاد فیزیکی درج شده. برای دریافت فایل PDF کاتالوگ میتونین مستقیماً از بخش توضیحات محصول دانلود کنین.
من از آرتا صنعت یه کلید هوایی 2000 آمپر اشنایدر خریدم، هم ارسال سریع بود هم بستهبندی عالی. پشتیبانی فنی هم واقعا خوب راهنمایی کرد. 👍 پیشنهاد میکنم برای خرید کلیدهای قدرت از همینجا اقدام کنین.
سلام آقای سلطانی خوشحالیم از رضایتتون. ما در آرتا صنعت سعی میکنیم همه سفارشها، مخصوصاً تجهیزات سنگین مثل کلید هوایی 2000 آمپر اشنایدر، با بستهبندی استاندارد و ضمانت اصالت ارسال بشن. از همراهی شما سپاسگزاریم
برای تابلو برق اصلی شرکتمون قصد خرید کلید هوایی اشنایدر داریم. آیا مدل MTZ میتونه به سیستم مانیتورینگ مرکزی وصل بشه؟ چون دنبال یه مدل هوشمند هستیم.
سلام خانم صادقی بله، مدلهای کلید هوایی MTZ اشنایدر قابلیت اتصال به سیستم مانیتورینگ مرکزی و شبکه Modbus یا Ethernet رو دارن.این ویژگی برای شرکتهایی که سیستمهای هوشمند یا مانیتورینگ انرژی دارن عالیه. پیشنهاد میکنیم قبل از خرید کلید هوایی اشنایدر، ظرفیت جریان و نوع ارتباط مورد نیازتون رو با بخش فنی ما بررسی کنین.
من با برندهای مختلف کار کردم، ولی کلید اتوماتیک هوایی اشنایدر واقعا دقیق و باکیفیته. قطعش نرم انجام میشه و در تستهای دورهای خطا نداره. از نظر خدمات پس از فروش هم خیالم راحتتره.
سلام مهندس امینی کاملاً تأیید میکنیم؛ کلید اتوماتیک هوایی اشنایدر از نظر کیفیت ساخت، دوام مکانیکی و عملکرد حفاظتی جزو دقیقترین تجهیزات دنیاست. بهخصوص مدلهای Masterpact MTZ که برای محیطهای صنعتی با بارهای سنگین طراحی شدن و در تستهای قطع اضطراری عملکرد بینقصی دارن.
کسی اطلاع داره تفاوت کلید هوایی 1600 آمپر اشنایدر با مدل 2000 آمپر فقط در جریان عبوریه یا از نظر ابعاد و تنظیمات حفاظتی هم فرق داره؟ میخوام برای تابلو برق اضطراری یکی بخرم ولی نمیدونم کدوم بهتره.
سلام خانم حیدری تفاوت اصلی کلید هوایی 1600 آمپر اشنایدر با مدل 2000 آمپر فقط در ظرفیت جریان نیست. از نظر ابعاد فیزیکی، تنظیمات حفاظتی و نوع ترمینال هم کمی متفاوت هستن. اگر بار مصرفی بالای ۱۵۰۰ آمپر دارین، حتماً مدل 2000 آمپر رو انتخاب کنین تا طول عمر و ایمنی سیستم بالاتر بره. در سایت آرتا صنعت میتونین مشخصات دقیق هر دو مدل رو مقایسه کنین.
