بی متالها ترکیبی از دو فلز با ضریب انبساط حرارتی متفاوت هستند که به طور گسترده در صنایع مختلف از جمله صنعت برق و کنترل دما استفاده میشوند. این ویژگیها بی متالها را به گزینهای مناسب برای کاربردهای حساس به تغییرات دما تبدیل میکند. بی متالها معمولاً در ترموستاتها، فیوزها، و کلیدهای حرارتی استفاده میشوند. در این مقاله از آرتا صنعت، قصد داریم با دقت علمی کامل، بی متالها و نحوه تست آنها را بررسی کرده و به کاربردهای آن در اشنایدر الکتریک و دیگر برندهای معتبر بپردازیم.
بی متال چیست؟
بی متال (Bimetal) به ترکیب دو فلز با ضریب انبساط حرارتی متفاوت گفته میشود. هنگامی که این فلزات در معرض تغییر دما قرار میگیرند، به دلیل تفاوت در انبساط حرارتی، انحراف مکانیکی ایجاد میشود. این ویژگی به آنها امکان میدهد تا در قطعات حساس به دما کاربرد داشته باشند.
برای مشاهده انواع بیمتال اشنایدر می توانید به دسته بندی محصولات این مدل در سایت آرتا صنعت مراجعه کنید.
ویژگیهای فنی بی متال
- ضریب انبساط متفاوت فلزات: باعث میشود که بی متالها در دماهای مختلف، انبساط و انقباض متفاوتی از خود نشان دهند.
- مقاومت به تغییرات دما: این ترکیبها در دماهای بسیار بالا و پایین نیز قابل استفاده هستند.
- مقاومت مکانیکی: بی متالها میتوانند در برابر فشار و تنشهای مکانیکی مقاومت کنند، که آنها را برای کاربردهای صنعتی مناسب میسازد.
کاربردهای بی متال
- صنعت برق: بی متالها در کلیدهای حرارتی، فیوزها، و ترموستاتها برای حفاظت از مدارهای الکتریکی در برابر اضافهبارها و دماهای بالا استفاده میشوند.
- صنعت خودروسازی: بی متالها در ساخت ترموستاتهای خودرو و دیگر قطعات حساس به دما به کار میروند.
اشنایدر الکتریک: در تولید کلیدهای حرارتی و حفاظتکنندههای جریان، بی متالها نقش بسیار مهمی دارند و از این ماده برای کنترل دما و ایمنی دستگاهها استفاده میشود.

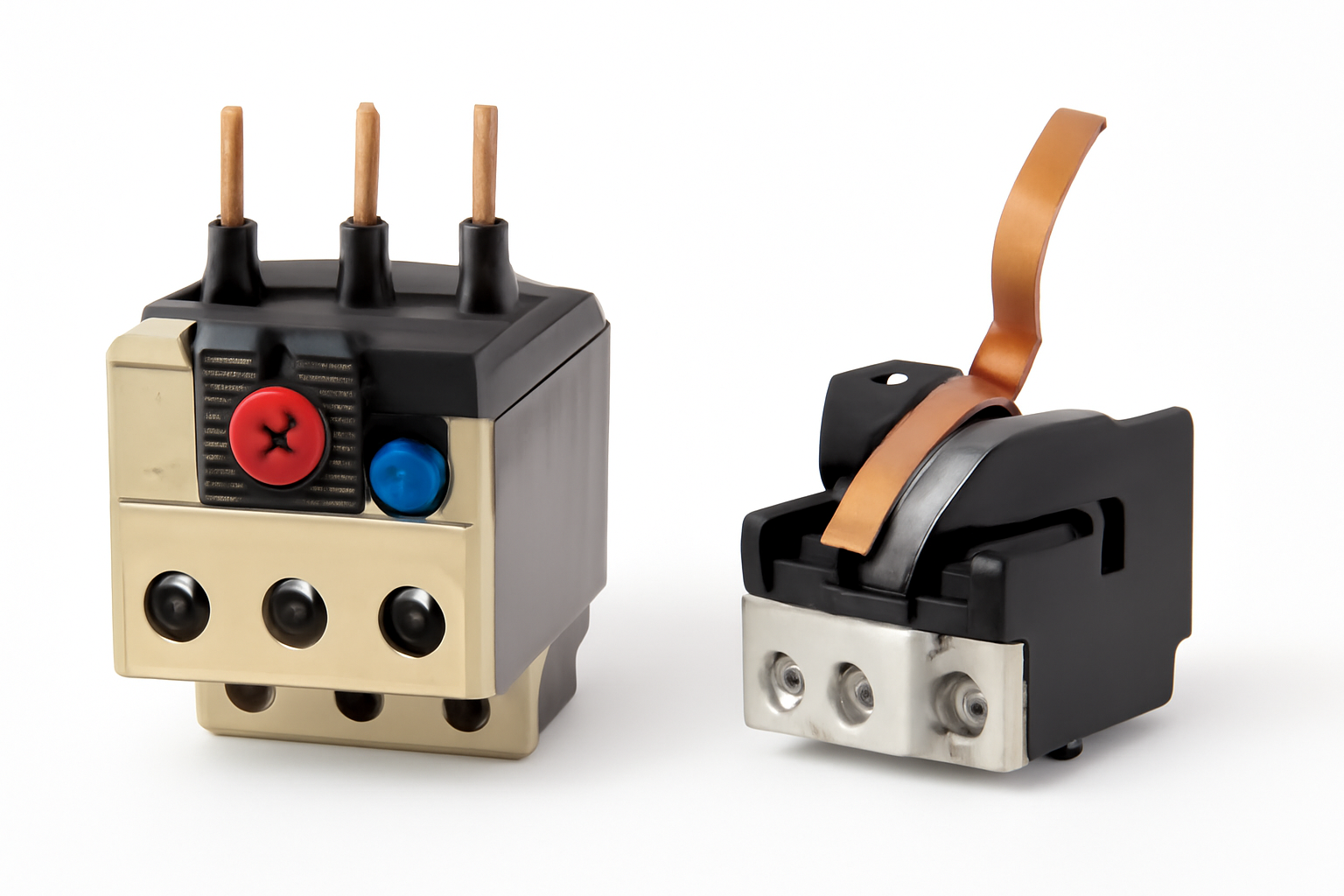

نحوه تست بی متال ها
برای ارزیابی کیفیت و عملکرد بی متالها، چندین تست مهم وجود دارد که برای اطمینان از کارایی و دوام این مواد ضروری هستند. در اینجا به جزئیات هر یک از این تستها پرداختهایم:
1. تست مقاومت در برابر دما
هدف: این تست به منظور ارزیابی واکنش بی متالها در برابر تغییرات دمایی صورت میگیرد. بی متالها از دو فلز با ضریب انبساط حرارتی مختلف ساخته میشوند و در نتیجه، تحت تغییرات دما، تغییر شکل میدهند.
فرآیند: در این تست، بی متالها به مدت معین در معرض دماهای بالا و پایین قرار میگیرند. معمولاً دستگاهی به نام دستگاه تست مقاومت دمایی برای قرار دادن بی متال در دماهای مختلف استفاده میشود. سپس، میزان انبساط و انقباض بی متال بررسی میشود تا مطمئن شویم که عملکرد آن در دماهای مختلف مطابق با نیازهای طراحی است.
اهمیت: این تست برای کاربردهایی که به دقت بالایی در تنظیم دما نیاز دارند، مانند ترموستاتها و کلیدهای حرارتی حیاتی است. در این کاربردها، بی متال باید دقیقاً به دماهای معین واکنش نشان دهد تا از خرابی سیستم جلوگیری کند.
2. تست انبساط حرارتی
هدف: این تست برای بررسی میزان انبساط و انقباض بی متالها در دماهای مختلف طراحی شده است. به دلیل ترکیب دو فلز با ضریب انبساط حرارتی متفاوت، بی متالها هنگام تغییر دما تغییر شکل میدهند. این تغییر شکل، معمولاً به صورت خم شدن یا کج شدن، نتیجه تفاوت در انبساط این فلزات است.
فرآیند: در این تست، بی متال در معرض یک تغییر دمایی کنترل شده قرار میگیرد. سپس، انحراف یا تغییر شکل بی متال اندازهگیری میشود. برای این کار، از دستگاههای اندازهگیری دقیق برای ردیابی حرکت بی متال و تغییرات آن استفاده میشود.
اهمیت: این ویژگی در کاربردهایی نظیر ترموستاتها، فیوزها و کلیدهای حرارتی بسیار حیاتی است. این تجهیزات برای عملکرد صحیح نیاز به دقت بالایی دارند و تغییر شکل بی متال در اثر تغییرات دما باید در محدوده معین باشد تا ایمنی سیستم حفظ شود.
3. تست دوام و طول عمر
هدف: این تست برای ارزیابی توانایی بی متال در برابر تنشهای مکانیکی و دمایی مختلف در طول زمان طراحی شده است. بی متالها باید قادر باشند در شرایط مختلف کاری مقاومت خود را حفظ کنند و به طور مداوم عملکرد مناسبی داشته باشند.
فرآیند: در این تست، بی متال تحت تأثیر شرایط دمایی و مکانیکی مختلف قرار میگیرد. به عنوان مثال، بی متال در دماهای مختلف قرار داده میشود و تحت فشار یا کشش قرار میگیرد تا اطمینان حاصل شود که از نظر ساختاری دچار شکست یا تغییر شکل غیرقابل برگشت نمیشود.
اهمیت: این تست به ویژه برای دستگاههای صنعتی مانند کلید حرارتی اشنایدر الکتریک که در شرایط سخت کار میکنند، حیاتی است. این تجهیزات معمولاً باید در شرایط محیطی دشوار، مانند تغییرات دما، فشار و ارتعاشات، عملکرد خود را حفظ کنند. این تست تضمین میکند که بی متال در طول عمر دستگاههای صنعتی عملکرد خود را حفظ کند.
4. تست عملکرد در شرایط خاص
هدف: این تست شامل ارزیابی عملکرد بی متالها در شرایط محیطی خاص است. این شرایط میتوانند شامل تغییرات شدید دما، رطوبت بالا، مواد شیمیایی یا محیطهای دیگر با ویژگیهای خاص باشند که بر روی عملکرد بی متال تأثیر میگذارند.
فرآیند: در این تست، بی متالها در معرض شرایط خاص محیطی قرار میگیرند. به عنوان مثال، بی متالها ممکن است در یک اتاق با رطوبت بالا یا در یک محیط شیمیایی قرار گیرند. سپس، واکنش بی متالها به این شرایط بررسی میشود تا مشخص شود که آیا دچار خوردگی، تغییر شکل یا کاهش عملکرد میشوند یا خیر.
اهمیت: این تست برای دستگاههایی مانند کلیدهای حرارتی اشنایدر الکتریک که در محیطهای صنعتی با شرایط خاص (مانند رطوبت، گرد و غبار یا مواد شیمیایی) کار میکنند، ضروری است. برای مثال، کلیدهای حرارتی باید قادر باشند در برابر رطوبت یا تغییرات دما به خوبی عمل کنند تا حفاظت از سیستمهای الکتریکی و جلوگیری از خرابی دستگاهها به درستی انجام شود.
این چهار تست، بهویژه برای بی متالهایی که در صنعت برق و محصولات ایمنی مانند کلیدهای حرارتی استفاده میشوند، بسیار مهم هستند. انجام این تستها به شما کمک میکند تا مطمئن شوید که بی متالها به درستی و با عملکرد پایدار در شرایط مختلف دمایی، مکانیکی و محیطی عمل خواهند کرد. در نهایت، این تستها اطمینان میدهند که دستگاهها و سیستمها به درستی کار کرده و در برابر مشکلاتی نظیر اضافه بار، دمای بیش از حد یا محیطهای سخت مقاومت خواهند کرد.
جدول مقایسه انواع بی متالها و کاربردهای آنها
برای مقایسه انواع مختلف بی متالها و کاربردهای آنها، در اینجا جدولی آوردهایم که به شما در انتخاب بهترین نوع بی متال کمک خواهد کرد.
| نوع بی متال | ترکیب فلزات | کاربردهای معمول | ویژگیهای اصلی | مزایا | معایب |
| نوع A | فلز 1 و فلز 2 | صنعت برق | انبساط حرارتی بالا | مناسب برای دماهای بالا | هزینه بالا |
| نوع B | فلز 2 و فلز 3 | خودروسازی | انعطافپذیری زیاد | مقاوم در برابر فشار | شکنندگی در دماهای پایین |
| نوع C | فلز 1 و فلز 4 | صنعت هوافضا | مقاوم در برابر رطوبت | عملکرد بالا در شرایط خاص | حساس به تغییرات دمای ناگهانی |
نکات مهم هنگام انتخاب بی متال برای تست
هنگام انتخاب بی متال برای کاربردهای مختلف، نکات زیر را در نظر بگیرید:
- انتخاب بی متال مناسب بر اساس نیاز دمایی: با توجه به دمای مورد استفاده در دستگاهها و محیط کار، نوع مناسب بی متال را انتخاب کنید.
- تأثیر انتخاب اشتباه بی متال: انتخاب نادرست میتواند منجر به خرابی دستگاهها و عملکرد ضعیف آنها شود. لذا برای انتخاب بی متال، از مشاوره با متخصصین آرتا صنعت به عنوان نماینده اشنایدر الکتریک یا دیگر برندهای معتبر استفاده کنید.
- انتخاب بی متال با توجه به نوع کاربرد: برای کاربردهایی مانند ترموستاتهای اشنایدر که نیاز به دقت بالایی دارند، بی متالهایی با مقاومت بالاتر و توانایی عملکرد در دماهای مختلف انتخاب کنید.
طبق توصیههای فنی منتشرشده توسط اشنایدر الکتریک، انجام تست بیمتال نهتنها برای اطمینان از صحت عملکرد رلههای حرارتی ضروری است، بلکه به مهندسان کمک میکند تا نقطه عملکرد دقیق دستگاه را نسبت به میزان جریان بار تنظیم کنند. این موضوع در سیستمهای صنعتی که احتمال بروز اضافهبار وجود دارد اهمیت بسیار زیادی دارد.
نتیجهگیری: تست بی متال
بی متالها در صنایع مختلف از جمله برق، مکانیک و خودروسازی کاربرد دارند و به دلیل ویژگیهای منحصر به فرد خود در کنترل دما و حفاظت از سیستمها، اهمیت ویژهای دارند. اشنایدر الکتریک یکی از برندهای معتبر است که از این ماده برای ساخت کلیدهای حرارتی و سیستمهای حفاظتی جریان استفاده میکند. با انجام تستهای مختلف مانند تست انبساط حرارتی و مقاومت دمایی، میتوان از کارایی و دوام بی متالها اطمینان حاصل کرد.
