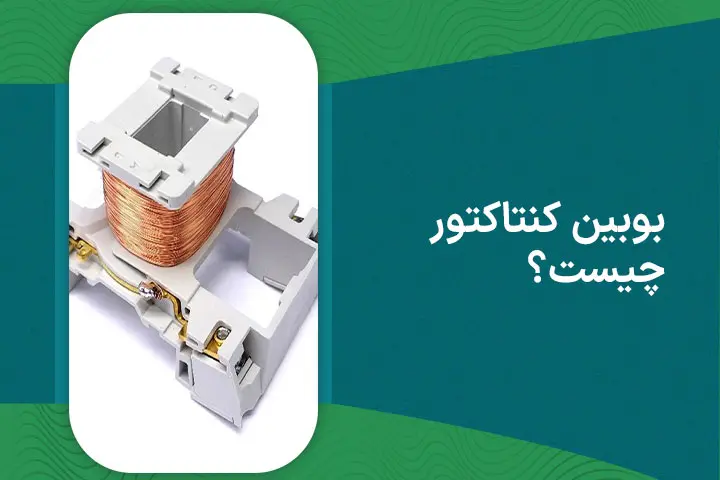

بوبین کنتاکتور چیست: بوبین کنتاکتور یک سیمپیچ الکتریکی است که با دریافت جریان، میدان مغناطیسی ایجاد میکند و باعث جذب و جابجایی کنتاکتها برای قطع و وصل مدار میشود.
مزایای استفاده از بوبین کنتاکتور
بوبین کنتاکتور یکی از اصلیترین قطعات در مدارهای الکتریکی است که نقش کلیدی در عملکرد کنتاکتور دارد. این قطعه با ایجاد میدان مغناطیسی، امکان قطع و وصل خودکار جریان برق را فراهم میکند و برای ایمنی و کنترل بهتر مدارها به کار میرود. در این مطلب، به بررسی مزایای استفاده از بوبین کنتاکتور میپردازیم.
- عملکرد خودکار و بدون نیاز به دخالت دستی: بوبین کنتاکتور به شما این امکان را میدهد که جریان برق را بهصورت خودکار کنترل کنید. یعنی نیازی نیست مدام کلید را دستی قطع و وصل کنید؛ بوبین این کار را با دریافت فرمان الکتریکی انجام میدهد.
- ایمنی بیشتر در مدارهای قدرت:
با استفاده از بوبین، جریان برق بهطور ایمن کنترل میشود. در مواقعی که نیاز به قطع سریع برق باشد (مثل خرابی دستگاه یا اضافه بار)، بوبین کنتاکتور کمک میکند تا این کار به سرعت و بدون خطر انجام شود. - افزایش سرعت عملکرد سیستمهای الکتریکی: بوبین کنتاکتور بهصورت لحظهای واکنش نشان میدهد. به همین دلیل، در سیستمهایی که سرعت عمل اهمیت دارد (مثل ماشینآلات صنعتی)، استفاده از بوبین بسیار کارآمد است.
- کنترل از راه دور: یکی از بهترین مزایای بوبین کنتاکتور این است که میتوانید مدار برق را از راه دور کنترل کنید. این ویژگی در محیطهای صنعتی و مکانهایی که دسترسی مستقیم دشوار است، بسیار مفید است.
- مناسب برای مدارهای سه فاز و تک فاز: بوبین کنتاکتور در هر دو نوع مدار تک فاز و سه فاز قابل استفاده است و بهخوبی جریان را مدیریت میکند. این قابلیت باعث میشود برای کاربردهای مختلف انعطافپذیر باشد.
- طول عمر بالا و دوام بیشتر: بوبین کنتاکتور طوری طراحی شده که بتواند بارهای الکتریکی سنگین را تحمل کند و بهصورت مداوم کار کند، بدون اینکه نیاز به تعویض زودهنگام داشته باشد.
- صرفهجویی در انرژی: بوبین کنتاکتور بهینه طراحی شده است، بهطوری که هنگام عملکرد، انرژی کمتری مصرف میکند و باعث کاهش هزینههای برق میشود.
- کاهش خرابی تجهیزات: بوبین کنتاکتور جریان را بهصورت کنترلشده قطع و وصل میکند، که این موضوع از آسیب به تجهیزات الکتریکی جلوگیری کرده و طول عمر آنها را افزایش میدهد.
- کاربرد در تجهیزات پرقدرت: در سیستمهای الکتریکی پرقدرت مثل موتورهای صنعتی، بوبین کنتاکتور بهخوبی جریان را مدیریت کرده و از تجهیزات در برابر شوک الکتریکی محافظت میکند.
- سهولت در تعویض و تعمیر : بوبین کنتاکتور بهراحتی قابل تعویض است و اگر خراب شود، تعمیر آن پیچیدگی زیادی ندارد. این موضوع باعث میشود در زمان خرابی، هزینههای تعمیر کاهش یابد.
استفاده از بوبین کنتاکتور، بهخصوص در محیطهای صنعتی و مدارهای پرقدرت، هم ایمنی و هم کارایی سیستم را افزایش میدهد و آن را به انتخابی ایدهآل برای کنترل جریان برق تبدیل میکند
برای مشاهده انواع محصولات و مدل های کنتاکتور اشنایدر می توانید از این صفحه در فروشگاه ارتا صنعت به عنوان نمایندگی اشنایدر در لاله زار دیدن کنید.
بوبین کنتاکتور چه نقشی در قطع و وصل برق داره؟
بوبین کنتاکتور قلب اصلی عملکرد این قطعه است و وظیفه دارد که جریان برق را در مدارهای مختلف به صورت خودکار قطع و وصل کند. بوبین در واقع یک سیمپیچ الکتریکی است که با عبور جریان الکتریکی از آن، یک میدان مغناطیسی تولید میکند. این میدان مغناطیسی باعث میشود بخش متحرک کنتاکتور (هسته آهنی یا پل کنتاکتها) حرکت کند.
وقتی جریان به بوبین وارد میشود:
- بوبین یک میدان مغناطیسی ایجاد میکند.
- این میدان مغناطیسی باعث جذب شدن هسته متحرک به سمت بوبین میشود.
- با این حرکت، کنتاکتهای کنتاکتور بسته شده و برق در مدار اصلی وصل میشود.
وقتی جریان بوبین قطع میشود:
- میدان مغناطیسی از بین میرود.
- فنر داخلی کنتاکتور، هسته متحرک را به جای اولیه برمیگرداند.
- کنتاکتها باز شده و جریان برق در مدار اصلی قطع میشود.
نکات مهم:
- وظیفه اصلی بوبین: بوبین فقط وظیفه جذب یا آزاد کردن کنتاکتها را دارد و مستقیماً در مدار قدرت نقشی ندارد.
- کنترل از راه دور: با استفاده از بوبین، میتوان مدارهای بزرگ و پرقدرت را از راه دور و بدون دخالت دستی کنترل کرد.
- ایمنی و دقت: به دلیل عملکرد خودکار، بوبین به ایمنی و دقت در قطع و وصل جریان کمک زیادی میکند.
بنابراین، بوبین کنتاکتور، بخش مهمی از سیستمهای تابلو برق است که کنترل مدارهای قدرت را با کمک یک فرمان کوچک از مدار کنترل ممکن میسازد.
از چه جنسی بوبین کنتاکتور ساخته میشه؟
بوبین کنتاکتور از دو قسمت اصلی تشکیل شده: سیمپیچ و هسته بوبین. هر کدام از این بخشها از مواد خاصی ساخته میشوند تا عملکرد بهینهای داشته باشند:
سیمپیچ بوبین:
معمولاً از مس یا آلومینیوم ساخته میشود.
- مس: به دلیل رسانایی بالا و مقاومت کمتر در برابر گرما، در بیشتر بوبینها از سیم مسی استفاده میشود. این ماده باعث کاهش مصرف انرژی و دوام بیشتر میشود.
- آلومینیوم: در برخی موارد بهجای مس استفاده میشود، چون ارزانتر است، اما رسانایی کمتری دارد و ممکن است در دستگاههای حساس کمتر مورد استفاده قرار بگیرد.
هسته بوبین:
از جنس فولاد نرم یا آلیاژ آهن است.
- این هسته نقش مهمی در تولید و هدایت میدان مغناطیسی دارد و باید به گونهای طراحی شود که کمترین تلفات مغناطیسی را داشته باشد.
عایقبندی سیمپیچ: سیمهای بوبین با لایهای از عایق مقاوم در برابر حرارت (مانند لاک یا پوشش پلیاستر) پوشیده میشوند. این عایق از اتصال کوتاه یا آسیب به سیمپیچ جلوگیری میکند و عمر بوبین را افزایش میدهد.
چرا این مواد انتخاب میشوند؟
- مس: رسانایی عالی و تحمل جریان بالا.
- فولاد نرم: برای بهینهسازی میدان مغناطیسی.
- عایق مقاوم: حفاظت در برابر گرما و خرابیهای احتمالی.
نتیجه گیری: بوبین کنتاکتور با ترکیب این مواد، هم رسانایی بالا و هم مقاومت مناسب در برابر گرما و شرایط سخت کاری را فراهم میکند. این طراحی به دستگاه کمک میکند تا در مدارهای قدرت عملکردی پایدار و مطمئن داشته باشد.
تفاوت بوبین کنتاکتور AC و DC چیست؟
بوبین کنتاکتور در دو نوع AC (جریان متناوب) و DC (جریان مستقیم) ساخته میشود. هرکدام برای کاربردهای خاصی طراحی شدهاند و تفاوتهایی در ساختار و عملکرد دارند.
- بوبین کنتاکتور AC (جریان متناوب): بوبین کنتاکتور AC برای کار با برق شهری یا منابع جریان متناوب طراحی شده است. در این نوع، چون جریان متناوب بهصورت سینوسی تغییر میکند، میدان مغناطیسی هم دائماً تغییر دارد. برای جلوگیری از لرزش و صدا در هسته، از حلقه اتصال کوتاه یا مواد خاصی استفاده میکنند.
- بوبین کنتاکتور DC (جریان مستقیم): بوبین کنتاکتور DC با برق مستقیم کار میکند. در این نوع، میدان مغناطیسی یکدست و ثابت است، بنابراین نیازی به طراحی پیچیدهای برای حذف لرزش نیست. این نوع بوبین معمولاً صدای کمتری تولید میکند.
تفاوتهای اصلی بوبین کنتاکتور AC و DC:
| ویژگی | بوبین کنتاکتور AC | بوبین کنتاکتور DC |
|---|---|---|
| نوع جریان | جریان متناوب (AC) | جریان مستقیم (DC) |
| لرزش و صدا | ممکن است لرزش یا صدا تولید کند؛ نیاز به حلقه اتصال کوتاه دارد. | بدون لرزش و صدای کمتر |
| ساختار هسته | از ورقهای فلزی لایهلایه برای کاهش تلفات استفاده میشود. | هسته سادهتر و یکپارچه |
| نیاز به اصلاح ولتاژ | نیاز به برق AC مستقیماً از منبع برق شهری | معمولاً نیاز به مبدل یا باتری دارد |
| کاربرد | بیشتر برای تجهیزات صنعتی AC استفاده میشود. | مناسب برای تجهیزات DC و کنترل دقیقتر |
| مصرف انرژی | معمولاً بیشتر از نوع DC | مصرف انرژی کمتر |
| پایداری میدان مغناطیسی | متغیر (همراه با تغییر جریان) | ثابت و پایدار |
نکته مهم:
- اگر جریان برق شما AC است، بوبین کنتاکتور AC بهترین گزینه است.
- در دستگاههایی که جریان مستقیم دارند (مثل پنلهای خورشیدی یا باتریها)، از بوبین کنتاکتور DC استفاده میشود.
- این جدول و توضیحات کمک میکند تفاوتها را بهخوبی درک کنید و انتخاب درستی داشته باشید.
نحوه نصب بوبین کنتاکتور
نصب بوبین کنتاکتور یکی از کارهای اساسی در سیستمهای برق صنعتی است که نیاز به دقت و رعایت نکات ایمنی دارد. این قطعه کلیدی نقش مهمی در عملکرد صحیح کنتاکتور ایفا میکند و خرابی یا نصب نادرست آن میتواند باعث اختلال در مدار شود. در این راهنما، مراحل نصب بوبین کنتاکتور به صورت گامبهگام و با زبانی ساده توضیح داده شده است تا حتی افرادی با دانش فنی پایه نیز بتوانند این کار را انجام دهند. رعایت نکات ایمنی و بررسی دقیق قطعات از جمله نکات کلیدی در این فرآیند است. با این توضیحات، آماده شوید تا بوبین کنتاکتور را بهدرستی نصب کنید.
1. قطع برق مدار
اول از همه مطمئن شوید که برق مدار کاملاً قطع شده است. برای این کار میتوانید فیوز اصلی را خاموش کنید یا مدار فرمان را جدا کنید. این مرحله بسیار مهم است تا از خطر برقگرفتگی جلوگیری کنید.
2. باز کردن کنتاکتور
کنتاکتور را باز کنید. بسته به مدل، ممکن است لازم باشد پیچهای نگهدارنده یا قفلهای پلاستیکی روی کنتاکتور را شل کنید تا به بوبین دسترسی داشته باشید.
3. جدا کردن بوبین قدیمی
اگر بوبین قبلاً نصب شده است و نیاز به تعویض دارد، آن را به آرامی خارج کنید. مراقب باشید سیمپیچ یا اتصالات دیگر آسیب نبینند. اگر سیمها به بوبین لحیم شدهاند، باید آنها را با احتیاط جدا کنید.
4. بررسی بوبین جدید
قبل از نصب بوبین جدید، بررسی کنید که ولتاژ و نوع بوبین (AC یا DC) با کنتاکتور شما هماهنگ باشد. مشخصات ولتاژ معمولاً روی بدنه بوبین نوشته شده است.
5. نصب بوبین جدید
بوبین جدید را در محل خودش قرار دهید. اطمینان حاصل کنید که بهدرستی جا افتاده و محکم شده است. در برخی مدلها ممکن است نیاز باشد قفلها یا پیچها را مجدداً ببندید.
6. اتصال سیمها
سیمهای ورودی و خروجی را به بوبین متصل کنید. اگر سیمها لحیم میشوند، از لحیمکاری درست استفاده کنید. اگر از سوکت یا کانکتور استفاده میشود، مطمئن شوید که اتصال محکم است.
7. بررسی نهایی و بستهبندی کنتاکتور
بعد از نصب بوبین و اتصال سیمها، کنتاکتور را ببندید و مطمئن شوید که همه چیز سر جای خودش است.
8. برقدار کردن مدار
حالا برق مدار را وصل کنید و عملکرد کنتاکتور را تست کنید. بوبین باید با فرمان ورودی، کنتاکتور را فعال یا غیرفعال کند. اگر مشکلی وجود داشت، دوباره اتصالات را بررسی کنید.
نکات مهم:
- همیشه از بوبین با ولتاژ و مشخصات مناسب استفاده کنید.
- اگر مطمئن نیستید، از یک متخصص برق کمک بگیرید.
- هنگام نصب، از ابزار عایق استفاده کنید تا خطر برقگرفتگی نداشته باشید.
- این مراحل کمک میکند که بوبین کنتاکتور را بهدرستی نصب کنید و از عملکرد صحیح آن مطمئن شوید.
چگونه میتونم بوبین کنتاکتور رو تست کنم؟
برای تست بوبین کنتاکتور، نیازی به تجهیزات پیچیده نیست، اما باید مراحل زیر رو با دقت انجام بدید تا مطمئن بشید بوبین سالمه یا خراب:
1. قطع برق مدار
- قبل از هر کاری، برق ورودی به کنتاکتور رو قطع کنید. این کار برای جلوگیری از برقگرفتگی و آسیب به دستگاه ضروریه.
2. جدا کردن بوبین از کنتاکتور
- ابتدا بوبین رو از کنتاکتور جدا کنید.
- سیمهایی که به بوبین وصل هستن رو جدا کنید تا مطمئن بشید فقط خود بوبین رو تست میکنید.
3. استفاده از مولتیمتر (تست مقاومت)
- مولتیمتر رو روی حالت اهممتر بذارید.
- پرابها (سیمهای تست مولتیمتر) رو به دو سر بوبین وصل کنید.
- مقدار مقاومت رو بررسی کنید:
- اگر مقاومت بوبین در محدوده مشخصی (طبق دفترچه دستگاه) باشه، بوبین سالمه.
- اگر مقاومت بینهایت باشه، یعنی بوبین قطعه.
- اگر مقاومت صفر باشه، یعنی بوبین اتصالی کرده.
4. تست ولتاژ (اختیاری)
- اگه مولتیمتر ندارید، میتونید بوبین رو به برق وصل کنید.
- مطمئن بشید ولتاژ مورد نیاز بوبین (AC یا DC) با منبع برق یکی باشه.
- وقتی برق رو وصل میکنید، بوبین باید صدای جذب مغناطیسی بده. اگه هیچ عکسالعملی نشون نده، احتمالا خراب شده.
5. چک کردن علائم ظاهری
- بوبین رو از نظر ظاهری بررسی کنید.
- اگر بوی سوختگی یا تغییر رنگ دیدید، احتمالا بوبین سوخته و نیاز به تعویض داره.
6. نتیجهگیری
- اگر تستها نشان دادن که بوبین خراب شده، باید اون رو تعویض کنید.
- اگه سالمه، مشکل ممکنه در سایر بخشهای کنتاکتور یا مدار فرمان باشه.
نکته پایانی: همیشه دفترچه راهنمای کنتاکتور خودتون رو چک کنید تا مقادیر دقیق مقاومت یا ولتاژ بوبین رو بدونید. اگر تجربه ندارید، بهتره از یک برقکار کمک بگیرید.
سوال متداول
چگونه بوبین کنتاکتور برق را به میدان مغناطیسی تبدیل میکند؟
بوبین با عبور جریان برق از سیمپیچ خود، میدان مغناطیسی ایجاد میکند که باعث جذب قطعات متحرک کنتاکتور میشود.
آیا بوبین کنتاکتور قابل تعمیر است یا باید تعویض شود؟
در بیشتر موارد، بوبینهای سوخته قابل تعمیر نیستند و باید تعویض شوند.
چرا بوبین کنتاکتور ممکن است بسوزد و چگونه میتوان از آن جلوگیری کرد؟
بوبین به دلیل اضافهبار، ولتاژ نامناسب یا گرمای بیش از حد ممکن است بسوزد. برای جلوگیری، باید ولتاژ مناسب تأمین شود و از جریانهای اضافی اجتناب کنید.
چه علائمی نشان میدهد که بوبین کنتاکتور خراب شده است؟
بوی سوختگی، تغییر رنگ، عدم ایجاد صدای جذب یا عدم عملکرد کنتاکتور از علائم خرابی بوبین هستند.
چگونه بوبین کنتاکتور را با یک مولتیمتر تست کنیم؟
با استفاده از مولتیمتر در حالت اهممتر، مقاومت بوبین را بررسی کنید. مقدار صفر یا بینهایت نشاندهنده خرابی است.
آیا میتوان از بوبین کنتاکتور در ولتاژهای مختلف استفاده کرد؟
خیر، هر بوبین برای ولتاژ مشخصی طراحی شده است و استفاده در ولتاژ اشتباه باعث خرابی آن میشود.
بوبین کنتاکتور چه تأثیری در سرعت و دقت عملکرد کنتاکتور دارد؟
بوبین سالم و متناسب با ولتاژ تعیینشده باعث سریع و دقیق عمل کردن کنتاکتور میشود. بوبین ناسالم ممکن است عملکرد کنتاکتور را کند یا مختل کند.
