آموزش کامل نقشه و سیم کشی مدار فرمان کلیدهای هوایی

مدار فرمان کلیدهای هوایی، زیرساختی حیاتی برای حفاظت و کنترل دقیق در سیستم‌های توزیع برق فشار ضعیف هستند. آشنایی کامل با نقشه‌خوانی، طراحی و سیم کشی این مدارات، برای تضمین عملکرد ایمن و بهینه تجهیزات صنعتی ضروری است. شرکت آرتا صنعت با سال‌ها تجربه در این حوزه، راهنمایی جامع برای تسلط بر این مفاهیم ارائه می‌دهد.

شما می‌توانید کلید هوایی اشنایدر را با بهترین قیمت و کیفیت از سایت آرتا صنعت خریداری کنید. آرتا صنعت به عنوان نمایندگی اشنایدر، تضمین می‌کند که محصولات ارائه‌شده اصالت و کارایی بالایی دارند. با خرید از ما، از مشاوره تخصصی و خدمات پس از فروش حرفه‌ای بهره‌مند خواهید شد. برای اطلاع از مدل‌ها و قیمت‌ها، به وب‌سایت آرتا صنعت مراجعه کنید. ما در آرتا صنعت، همواره در تلاشیم تا بهترین تجربه خرید را برای شما فراهم کنیم.

آموزش جامع سیم کشی مدار فرمان کلید هوایی (از نقشه تا عمل)

سیم کشی کلید هوایی نیازمند دقت بالا و رعایت اصول فنی و ایمنی است تا سیستم به درستی کار کند و از خطرات احتمالی جلوگیری شود.

مراحل پیش از شروع سیم کشی فرمان کلیدهای هوایی

• بررسی دقیق نقشه: اطمینان از صحت و کامل بودن نقشه.
• تأیید تجهیزات: مطابقت مشخصات تجهیزات موجود با آنچه در نقشه قید شده است.
• ایمن‌سازی محیط کار: قطع کامل برق و استفاده از مکانیزم‌ های قفل و برچسب (LOTO).

انتخاب سیم و کابل مناسب

یکی از اصول سیم کشی کلید هوایی، انتخاب صحیح سیم است. سایز سیم باید متناسب با جریان مورد نیاز و طول مسیر باشد تا افت ولتاژ به حداقل برسد. نوع عایق نیز باید با شرایط محیطی (دما، رطوبت، مواد شیمیایی) سازگار باشد. کدهای رنگی استاندارد (مانند استاندارد IEC) برای شناسایی آسان سیم‌ها بسیار اهمیت دارند.

آماده‌سازی سیم‌ها و اتصالات

برش دقیق سیم، لخت کردن صحیح عایق (نه زیاد و نه کم) و سرسیم زدن اصولی (استفاده از سرسیم مناسب و پرس صحیح) از مراحل حیاتی است که به نحوه اتصال کلید هوایی و عمر مفید آن کمک می‌کند.

نحوه اتصال سیم‌ها به ترمینال‌ها و اجزا

اتصالات باید کاملاً محکم و با استفاده از ابزار مناسب (مانند پیچ‌گوشتی عایق‌دار) انجام شوند تا از شل شدن، ایجاد مقاومت اضافی، گرم شدن و خطر آتش‌سوزی جلوگیری شود. استفاده از گلند کابل برای ورود و خروج سیم‌ها به تابلو نیز ضروری است.

پیشنهاد مطالعه مقاله کلید هوایی چیست؟ توسط کارشناسان آرتا صنعت

مثال عملی و گام به گام سیم کشی فرمان کلیدهای هوایی

برای آموزش سیم کشی کلید هوایی، می‌توانیم سناریوهای مختلفی را بررسی کنیم:

مدار فرمان ساده روشن/خاموش یک کلید هوایی

این مدار ابتدایی‌ترین نوع کنترل را شامل می‌شود. سیم‌کشی شامل اتصال منبع تغذیه به شستی‌های استارت و استوپ، کنتاکت‌های کمکی کلید هوایی و در نهایت به کویل وصل (Closing Coil) یا کویل قطع (Shunt Trip) کلید است. با فشردن شستی استارت، کویل تحریک شده و کلید وصل می‌شود و با شستی استوپ، کویل قطع تحریک شده و کلید باز می‌شود. این یک سیستم فرمان کلیدهای هوایی پایه است.

مدار فرمان کلید هوایی با حفاظت اضافه بار و اتصال کوتاه

این مدار شامل رله‌های حفاظتی است که خروجی آن‌ها به کویل شنت تریپ کلید هوایی متصل می‌شود. در صورت بروز اضافه بار یا اتصال کوتاه، رله مربوطه عمل کرده و با ارسال سیگنال به شنت تریپ، کلید را به صورت خودکار قطع می‌کند. تنظیمات مدار فرمان کلید هوایی در این بخش بسیار حساس است.

مدار فرمان کلید هوایی با شنت تریپ و آندر ولتاژ

سیم کشی این کویل‌ها به گونه‌ای است که شنت تریپ برای قطع اضطراری یا از راه دور، و آندر ولتاژ برای قطع کلید در صورت افت ولتاژ شبکه به زیر حد مجاز، فعال شوند. این مکانیزم‌ها بخش مهمی از ایمنی و نحوه عملکرد کلید هوایی را تشکیل می‌دهند.

مدار فرمان کلید هوایی با کنترل از راه دور (پتانسیل استفاده از PLC)

در سیستم‌های پیشرفته‌تر، PLC می‌تواند جایگزین بخش بزرگی از رله‌ها و کنتاکتورها شود. ورودی‌های PLC سیگنال‌های سنسورها و شستی‌ها را دریافت کرده و خروجی‌های آن کویل‌های کلید هوایی را کنترل می‌کنند. این رویکرد به طراحی مدار فرمان کلید هوایی انعطاف‌پذیری و قابلیت اتوماسیون بالایی می‌بخشد.

نکات کلیدی در آرایش و بستن سیم‌ها در تابلو

نظم در تابلو برق تنها به زیبایی محدود نمی‌شود؛ به شدت بر عیب‌یابی، نگهداری و ایمنی تأثیرگذار است. مسیردهی منظم سیم‌ها، استفاده از داکت و بست کابل، و لیبل‌گذاری دقیق هر سیم و ترمینال از جمله اصول سیم کشی کلید هوایی است. همچنین، توجه به تهویه مناسب تابلو برای جلوگیری از افزایش دما حیاتی است.

تست اولیه و راه‌اندازی مدار پس از سیم کشی کلید هوایی

پس از اتمام سیم کشی، قبل از برق‌دار کردن مدار قدرت، باید تست‌های اولیه انجام شود: تست پیوستگی (Continuity Test) برای اطمینان از اتصالات صحیح و عدم وجود قطعی، و تست عملکردی (Functional Test) برای بررسی عملکرد صحیح هر جزء مدار فرمان. این گام‌ها برای نصب و راه اندازی کلید هوایی به درستی، حیاتی هستند.

ایمنی و استانداردهای کلیدی در نقشه و سیم کشی فرمان کلیدهای هوایی

ایمنی همواره باید در اولویت باشد، به ویژه در کارهای برق صنعتی. رعایت اصول ایمنی و استانداردهای مربوطه از بروز حوادث و آسیب‌های جانی و مالی جلوگیری می‌کند.

اهمیت رعایت اصول ایمنی فردی و محیطی

همیشه قبل از هرگونه سیم کشی یا دستکاری در مدارات برق، برق را قطع کرده و از قفل و برچسب (Lockout/Tagout) استفاده کنید تا از وصل شدن ناخواسته برق جلوگیری شود. استفاده از تجهیزات حفاظت فردی (PPE) شامل دستکش عایق، عینک ایمنی، کفش ایمنی و لباس کار مناسب الزامی است.

استانداردهای ملی و بین‌المللی مرتبط با کلیدهای هوایی و مدارات فرمان

رعایت استانداردهایی نظیر IEC 60947 (استاندارد مربوط به کلیدهای فشار ضعیف و تجهیزات کنترل) و استانداردهای ملی (مانند استانداردهای ISIRI در ایران) در طراحی و سیم کشی الزامی است. این استانداردها بهینه سازی مدار فرمان کلید هوایی و سایر تجهیزات را تضمین می‌کنند و به اطمینان از عملکرد صحیح و ایمن سیستم کمک می‌کنند. کلید هوایی برای صنایع مختلف باید مطابق با این استانداردها انتخاب و نصب شود.

گواهینامه‌های معتبر (CE, UL, CSA)

تجهیزات مورد استفاده در مدار فرمان باید دارای گواهینامه‌های معتبر بین‌المللی مانند CE (استاندارد اروپا)، UL (Underwriters Laboratories) و CSA (Canadian Standards Association) باشند. این گواهینامه‌ها نشان‌دهنده مطابقت محصول با استانداردهای ایمنی و کیفیت مربوطه هستند.

چک لیست ایمنی و کیفیت سیم کشی

پس از اتمام کار، استفاده از یک چک لیست برای بازرسی نهایی سیم کشی و اتصالات توصیه می‌شود. این چک لیست باید شامل مواردی مانند: صحت اتصالات طبق نقشه، محکم بودن سیم‌ها، لیبل‌گذاری صحیح، عدم وجود سیم‌های لخت، و تهویه مناسب تابلو باشد.

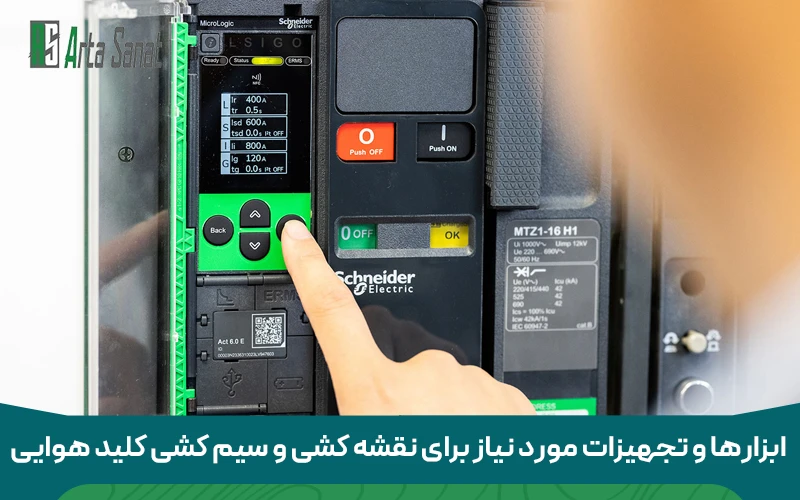

ابزارها و تجهیزات مورد نیاز برای نقشه کشی و سیم کشی کلید هوایی

انجام صحیح و ایمن نقشه و سیم کشی کلید هوایی نیازمند ابزارهای مناسب است.

ابزارهای دستی ضروری

برقکاران و مهندسان باید مجموعه کاملی از ابزارهای دستی را در اختیار داشته باشند، از جمله:

• سیم لخت کن (Stripper)
• سیم چین (Cutter) و انبردست (Pliers)
• پیچ گوشتی‌های عایق‌دار (Insulated Screwdrivers) در اندازه‌های مختلف
• آچار فرانسه یا آچارهای رینگی/تخت (Wrenches)
• پرس سرسیم (Crimping Tool) و انواع سرسیم (Terminals)
• کابل‌بر (Cable Cutter) برای کابل‌های با قطر بالا
• نوار چسب برق و بست کابل (Cable Ties)
• ماژیک یا لیبل‌زن برای علامت‌گذاری سیم‌ها

«یکی از موضوعات مهم در استفاده از کلیدهای هوایی، شناخت لوازم جانبی آن‌هاست. پیشنهاد می‌کنیم جهت آشنایی کامل به مقاله‌ی معرفی لوازم جانبی کلید هوایی مراجعه کنید.»

ابزارهای تست و اندازه گیری

این ابزارها برای تست و عیب‌یابی سیستم فرمان کلیدهای هوایی ضروری هستند:

• مولتی‌متر (Multimeter) برای اندازه‌گیری ولتاژ، جریان و مقاومت
• تستر ولتاژ یا فازمتر (Voltage Tester)
• میگر (Megger) برای تست عایق‌بندی کابل‌ها
• کلمپ آمپرمتر (Clamp Meter) برای اندازه‌گیری جریان بدون قطع مدار
• تستر پیوستگی (Continuity Tester)

نرم‌افزارهای نقشه کشی برق صنعتی

برای طراحی مدار فرمان کلید هوایی، نرم‌افزارهای تخصصی مانند Eplan Electric P8 و AutoCAD Electrical ابزارهای قدرتمندی هستند که امکان ترسیم دقیق، مدیریت پروژه و تولید مستندات فنی را فراهم می‌کنند.

عیب یابی و رفع مشکلات رایج در مدار فرمان کلیدهای هوایی

با وجود طراحی و سیم کشی صحیح، ممکن است مشکلاتی در مدار فرمان کلید هوایی پیش بیاید. توانایی عیب‌یابی سیستم فرمان کلیدهای هوایی مهارتی کلیدی است.

اصول کلی عیب یابی سیستم‌های الکتریکی

عیب یابی باید به صورت منطقی و گام به گام انجام شود: از ساده به پیچیده. همیشه با بررسی ظاهری شروع کنید، سپس ولتاژها را بررسی کرده و سپس به تست اجزا بپردازید. استفاده از نقشه مدار فرمان به عنوان راهنما، حیاتی است.

مشکلات رایج و علل آن‌ها

• کلید عمل نمی‌کند: می‌تواند ناشی از قطع بودن منبع تغذیه مدار فرمان، سوختن فیوز، مشکل در کویل قطع/وصل، یا کنتاکت‌های کمکی خراب باشد.
• جرقه زدن: معمولاً به دلیل اتصالات شل، سیم کشی کلید هوایی نامناسب، یا خرابی در کنتاکت‌ها است.
• داغ شدن سیم‌ها/ترمینال‌ها: نشان‌دهنده اضافه بار یا اتصالات نامناسب و شل است که می‌تواند منجر به مشکلات جدی‌تر شود.
• قطعی ناگهانی: ممکن است به دلیل عملکرد رله‌های حفاظتی (مانند اضافه بار، اتصال کوتاه) یا نوسانات ولتاژ باشد.
• عملکرد نادرست رله‌ها: می‌تواند به دلیل خرابی رله، تنظیمات نادرست یا مشکل در سیگنال ورودی باشد.
• خطا در سیم کشی: اشتباه در نحوه اتصال کلید هوایی یا جابجایی سیم‌ها.

راه حل‌های عملی و گام‌های عیب یابی

برای هر مشکل، یک فلوچارت عیب‌یابی می‌تواند کمک‌کننده باشد. به عنوان مثال، برای مشکل “کلید وصل نمی‌شود”:

1. بررسی منبع تغذیه: آیا ولتاژ تغذیه مدار فرمان برقرار است؟
2. بررسی فیوزها/بریکرها: آیا فیوز سوخته یا بریکر تریپ کرده است؟
3. بررسی شستی وصل: آیا شستی وصل سالم است و سیگنال را به درستی ارسال می‌کند؟
4. بررسی کنتاکت‌های اینترلاک: آیا تمامی اینترلاک‌ها (مانند کنتاکت آندر ولتاژ یا کنتاکت‌های ایمنی) در وضعیت صحیح قرار دارند؟
5. تست کویل وصل: آیا کویل وصل کلید سالم است؟

اهمیت نگهداری پیشگیرانه و بازرسی‌ های دوره‌ای

بازرسی‌های دوره‌ای، تمیز کردن کنتاکت‌ها، بررسی اتصالات و تست عملکردی اجزا، نقش مهمی در کاهش خرابی‌ها و افزایش طول عمر کلیدهای هوایی و مدارات فرمان آن‌ها دارد. این اقدامات تضمین می‌کند که تنظیمات مدار فرمان کلید هوایی همواره بهینه باقی بماند.

نقشه مدار فرمان کلید هوایی

مدار فرمان کلید هوایی یکی از اجزای حیاتی در سیستم‌های الکتریکی صنعتی است که به کنترل وضعیت کلیدهای هوایی و همچنین حفاظت از تجهیزات و دستگاه‌ها می‌پردازد. این مدار معمولاً شامل چندین قسمت است که در کنار هم موجب می‌شوند تا دستگاه به‌درستی کار کند و از خرابی و آسیب به سیستم جلوگیری شود. برای درک بهتر نحوه عملکرد کلیدهای هوایی، آشنایی با نقشه مدار فرمان و اجزای مختلف آن ضروری است.

اجزای مدار فرمان:

• کلیدهای فشار قوی برای قطع و وصل جریان برق
• کنتاکتورها برای قطع و وصل کردن مدار قدرت
• رله‌های زمانی برای تنظیم زمان قطع و وصل
• انکودرها و سنسورها برای بررسی وضعیت تجهیزات
• کلیدهای مینیاتوری و فیوزها برای حفاظت از مدار

نقشه‌های معمول مدار فرمان:

• نقشه‌های دو سیمه و سه سیمه برای اتصال به دستگاه‌ها
• ترکیب ورودی‌ها و خروجی‌ها به‌صورت ترتیب منطقی
• دستورالعمل‌های استاندارد برای اتصال دستگاه‌ها و جلوگیری از اشتباهات

نکات مهم در طراحی مدار فرمان:

• استفاده از کنتاکتورها با ظرفیت مناسب برای بار الکتریکی
• رعایت اصول ایمنی و اتصال صحیح فاز و نول
• استفاده از رله‌های مناسب برای کنترل زمانی و جلوگیری از تداخل سیگنال‌ها

مشکلات رایج و روش‌های حل آن‌ها:

• جلوگیری از خرابی‌های ناشی از اتصال کوتاه
• رفع نویز و تداخل‌های الکتریکی
• بررسی درستی کارکرد سنسورها و فیدبک‌های مدار

سیم کشی فرمان کلیدهای هوایی

سیم‌کشی فرمان کلیدهای هوایی در واقع فرآیند انتقال سیگنال‌ها و فرمان‌ها از منبع به کلیدها برای اجرای دستورات مختلف است. این فرآیند نقش بسیار مهمی در عملکرد صحیح سیستم‌های صنعتی دارد و بایستی به دقت انجام شود تا از خطرات احتمالی و عملکرد اشتباه جلوگیری شود. در این بخش، نحوه سیم‌کشی، انتخاب سیم‌ها، و نکات ایمنی برای انجام آن بررسی خواهد شد.

انتخاب سیم‌های مناسب برای مدار فرمان:

• انتخاب سیم با ظرفیت جریان مناسب برای بار مصرفی
• استفاده از کابل‌های مقاوم در برابر حرارت و شوک‌های الکتریکی
• سیم‌های با پوشش عایق مناسب برای جلوگیری از تماس با اجزای فلزی

ترتیب سیم‌کشی و ترتیب اتصال به تجهیزات:

• اتصال صحیح ورودی‌ها و خروجی‌های مدار به دستگاه‌ها
• استفاده از کانکتورها و ترمینال‌های مناسب برای اتصال دقیق
• توجه به رعایت استانداردهای بین‌المللی برای کدبندی سیم‌ها

نکات ایمنی در سیم کشی:

• استفاده از دستگاه‌های حفاظتی مانند فیوز و مدارهای حفاظتی در مسیر سیم‌ها
• رعایت الزامات مربوط به زمین‌کردن و اتصال بدنه به سیستم حفاظتی
• آزمایش مدار قبل از وصل برق و تأیید صحت عملکرد دستگاه‌ها

تست و بررسی سیم‌کشی:

• بررسی دقیق هر سیم و اطمینان از عدم وجود اتصال کوتاه
• آزمایش عملکرد مدار با استفاده از دستگاه‌های اندازه‌گیری مانند مولتی‌متر
• اطمینان از هماهنگی کلیدها با ورودی و خروجی سیستم

سوالات متداول درباره نحوه نقشه و سیم کشی کلیدهای هوایی (FAQ)

در بخش سوالات متداول این مقاله، به پرسش‌هایی که در خصوص نحوه نقشه‌کشی و سیم‌کشی کلیدهای هوایی وجود دارد پاسخ خواهیم داد. این اطلاعات می‌تواند برای افرادی که در حال طراحی و نصب سیستم‌های برقی هستند، بسیار مفید باشد.

نقش “تریپ یونیت” در مدار فرمان کلید هوایی چیست و چگونه تنظیم می‌شود؟

تریپ یونیت وظیفه تشخیص خطاها (اضافه بار، اتصال کوتاه، خطای زمین) را بر عهده دارد و با ارسال سیگنال به کویل شنت تریپ، کلید را قطع می‌کند. تنظیمات آن بسته به نوع (حرارتی-مغناطیسی یا الکترونیکی) معمولاً از طریق دیپ سوئیچ‌ها یا نمایشگرهای دیجیتال صورت می‌گیرد.

برای سیم کشی یک کلید هوایی در محیط‌های با رطوبت بالا، چه نکات ایمنی و استانداردهای خاصی باید رعایت شود؟

در محیط‌های با رطوبت بالا، باید از کابل‌ها و ترمینال‌های با عایق‌بندی مناسب (IP بالا)، گلندهای ضدآب، تابلوهای با درجه حفاظت بالا (مثلاً IP65 یا بالاتر) استفاده کرد و از اتصالات محکم و عایق‌بندی شده اطمینان حاصل نمود.

چگونه می‌توان تفاوت بین نقشه مدار فرمان یک کلید هوایی قدیمی و یک مدل هوشمند جدید را تشخیص داد؟

مدل‌های هوشمند جدید اغلب شامل نمادهای مربوط به PLC، ماژول‌های ارتباطی (مانند اترنت یا مدباس) و سنسورهای بیشتر برای جمع‌آوری داده هستند، در حالی که نقشه‌های قدیمی‌تر بیشتر بر پایه رله‌ها و کنتاکتورهای مکانیکی ساده طراحی شده‌اند.

جمع بندی و نتیجه‌گیری سیم کشی مدار فرمان کلیدهای هوایی

آموزش کامل نقشه و سیم کشی مدار فرمان کلیدهای هوایی، مجموعه‌ای از دانش تئوری و مهارت عملی است که برای هر فرد فعال در حوزه برق صنعتی ضروری محسوب می‌شود. از شناخت دقیق اجزای کلید هوایی و مدار فرمان آن گرفته تا اصول طراحی و سیم کشی استاندارد، هر گام نقش مهمی در تضمین ایمنی، قابلیت اطمینان و کارایی سیستم‌های قدرت ایفا می‌کند. دانش چگونگی نحوه عملکرد کلید هوایی و نحوه اتصال کلید هوایی به شبکه، به همراه توانایی عیب‌یابی و تنظیمات مدار فرمان کلید هوایی، از ارکان اصلی تخصص در این زمینه است.

در این مقاله به بررسی مفاهیم پایه، اجزا، اصول طراحی، آموزش سیم کشی کلید هوایی و نکات ایمنی مرتبط با سیستم فرمان کلیدهای هوایی پرداختیم. با رعایت اصول سیم کشی کلید هوایی و استفاده از ابزارهای مناسب، می‌توان فرآیند نصب و راه اندازی کلید هوایی را به بهترین شکل ممکن انجام داد و عمر مفید تجهیزات را افزایش داد. برای مشاوره تخصصی و تأمین قطعات مطمئن، همواره می‌توانید با متخصصان آرتا صنعت در ارتباط باشید تا با کیفیت‌ترین کلید هوایی برای صنایع مختلف را تهیه کنید و از پشتیبانی فنی بهره‌مند شوید. به‌روزرسانی مداوم دانش و تجربه عملی، کلید موفقیت در این حوزه پرچالش و حیاتی است.
