در سیستمهای آبرسانی خانگی و صنعتی، استفاده از تجهیزات کنترلی و حفاظتی نقش مستقیمی در افزایش عمر پمپ و کاهش هزینههای تعمیر و نگهداری دارد. یکی از مهمترین این تجهیزات، کنتاکتور پمپ آب است که بهعنوان یک کلید الکترومغناطیسی، وظیفه قطع و وصل ایمن جریان برق پمپ را بر عهده دارد. انتخاب صحیح و نصب کنتاکتور روی پمپ آب بهصورت اصولی، از بروز مشکلاتی مانند سوختن موتور، افت ولتاژ و استهلاک زودهنگام جلوگیری میکند.
با توجه به افزایش استفاده از پمپهای تک فاز در ساختمانهای مسکونی، آشنایی با روش نصب کنتاکتور برای پمپ آب تک فاز به یک ضرورت فنی تبدیل شده است. در این مقاله از آرتا صنعت نمایندگی اشنایدر در لاله زار، تلاش کردهایم با رویکردی کاملاً تخصصی و مطابق استانداردهای برق، طریقه نصب کنتاکتور به پمپ آب را بهصورت مرحلهبهمرحله و با بیانی روان و قابلدرک ارائه دهیم تا هم کاربران فنی و هم مصرفکنندگان عمومی بتوانند از این آموزش استفاده کنند.
در ادامه، علاوه بر بررسی اصولی نصب کنتاکتور پمپ آب، به نکات ایمنی، نقشه نصب کنتاکتور روی پمپ آب تک فاز و اشتباهات رایج در اجرای این سیستم نیز خواهیم پرداخت.
پیشنهاد آرتا صنعت: مشاهده محصولات کنتاکتور اشنایدر در صفحه فروشگاه

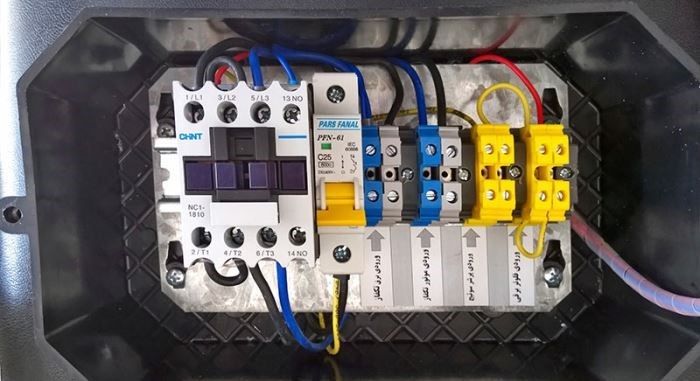

کنتاکتور پمپ آب چیست و چه کاربردی دارد؟
کنتاکتور پمپ آب یکی از مهمترین اجزای کنترلی در مدار برق پمپها محسوب میشود که وظیفه آن قطع و وصل جریان برق بدون وارد شدن فشار مستقیم به کلید یا مصرفکننده است. در واقع، زمانی که پمپ آب بهصورت مستقیم و بدون کنتاکتور راهاندازی میشود، جریان لحظهای بالا در زمان استارت میتواند به موتور آسیب بزند. استفاده از کنتاکتور تک فاز پمپ آب این مشکل را بهطور کامل برطرف میکند.
نصب کنتاکتور روی پمپ آب نهتنها یک انتخاب هوشمندانه، بلکه در بسیاری از پروژهها یک الزام فنی است. کنتاکتور با دریافت فرمان از مدار فرمان (مانند پرشر سوئیچ یا کلید دستی)، برق اصلی را به پمپ منتقل میکند و همین موضوع باعث میشود کنترل سیستم دقیقتر، ایمنتر و پایدارتر باشد.
مهمترین کاربردهای کنتاکتور پمپ آب
- کنترل روشن و خاموش شدن پمپ بهصورت غیرمستقیم
- کاهش استهلاک کلیدها و تجهیزات کنترلی
- محافظت از موتور در برابر نوسانات برق
- افزایش طول عمر پمپ آب
- امکان اتصال به پرشر سوئیچ، فلوتر و تایمر
در پمپهای خانگی، استفاده از نصب کنتاکتور روی پمپ آب تک فاز باعث میشود در زمان افت یا قطع و وصل ناگهانی برق، موتور دچار تنش الکتریکی نشود. این موضوع بهخصوص در ساختمانهایی که مصرف آب بالایی دارند، اهمیت بیشتری پیدا میکند.
بهطور خلاصه، اگر بهدنبال یک سیستم آبرسانی مطمئن، ایمن و استاندارد هستید، استفاده از کنتاکتور پمپ آب و اجرای اصولی آن، پایه و اساس یک نصب حرفهای محسوب میشود. در بخش بعدی، بهصورت تخصصی به تجهیزات لازم و پیشنیازهای اجرای صحیح نصب کنتاکتور پمپ آب میپردازیم.
تجهیزات لازم برای نصب کنتاکتور روی پمپ آب تک فاز
قبل از شروع نصب کنتاکتور پمپ آب، اولین قدم یک متخصص برق، انتخاب صحیح تجهیزات متناسب با توان و شرایط کاری پمپ است. بسیاری از مشکلاتی که بعد از نصب بهوجود میآیند، نه به دلیل اشتباه در سیمکشی، بلکه بهخاطر انتخاب نادرست تجهیزات هستند. به همین دلیل، شناخت دقیق اجزای موردنیاز در نصب کنتاکتور تک فاز برای پمپ آب اهمیت بالایی دارد.
1. کنتاکتور تک فاز مناسب پمپ آب
اصلیترین قطعه، کنتاکتور تک فاز پمپ آب است. آمپر کنتاکتور باید حداقل ۱.۵ برابر جریان نامی پمپ انتخاب شود تا در زمان استارت، فشار الکتریکی به تیغهها وارد نشود. انتخاب کنتاکتور ضعیف، یکی از رایجترین خطاها در نصب کنتاکتور روی پمپ آب است.
2. فیوز یا کلید مینیاتوری
برای محافظت از مدار در برابر اتصال کوتاه و اضافهبار، استفاده از فیوز یا کلید مینیاتوری استاندارد الزامی است. این قطعه قبل از کنتاکتور در مسیر برق ورودی قرار میگیرد و نقش مهمی در ایمنی کل سیستم دارد.
3. پرشر سوئیچ (در صورت نیاز)
در اغلب سیستمهای آبرسانی، پرشر سوئیچ بهعنوان فرماندهنده عمل میکند. این قطعه با تشخیص فشار آب، فرمان قطع و وصل را به بوبین کنتاکتور ارسال میکند و باعث عملکرد خودکار پمپ میشود. ترکیب صحیح پرشر سوئیچ با نصب کنتاکتور روی پمپ آب تک فاز، یک سیستم کاملا هوشمند ایجاد میکند.
4. کابل و سیم استاندارد
استفاده از سیم با سطح مقطع مناسب، نقش مهمی در جلوگیری از افت ولتاژ و داغ شدن کابلها دارد. در طریقه نصب کنتاکتور به پمپ آب، کیفیت سیمکشی بهاندازه خود کنتاکتور اهمیت دارد.
5. تابلو یا جعبه برق
برای افزایش ایمنی و نظم، تمام تجهیزات باید داخل تابلو برق یا جعبه استاندارد نصب شوند. این کار علاوه بر محافظت در برابر رطوبت و گردوغبار، عیبیابی سیستم را نیز سادهتر میکند.
در مجموع، اگر تجهیزات بهدرستی انتخاب شوند، اجرای روش نصب کنتاکتور برای پمپ آب بسیار سادهتر، ایمنتر و بادوامتر خواهد بود. در بخش بعدی، بهصورت کامل و مرحلهبهمرحله به نقشه نصب کنتاکتور روی پمپ آب تک فاز میپردازیم.

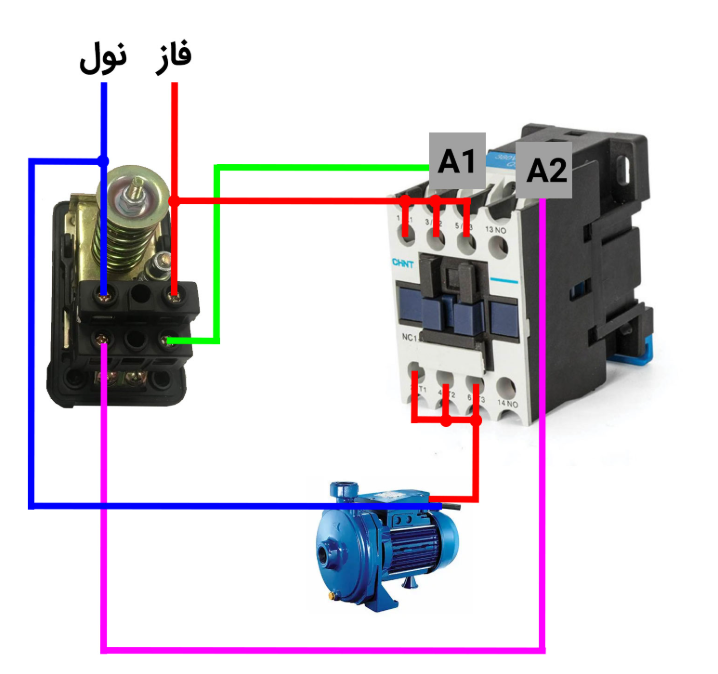

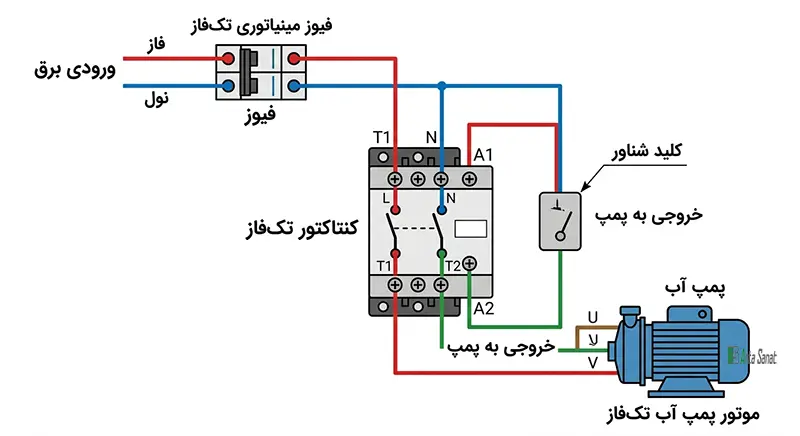

نقشه نصب کنتاکتور روی پمپ آب تک فاز
درک صحیح نقشه نصب کنتاکتور روی پمپ آب تک فاز یکی از مهمترین مراحل اجرای اصولی سیستم آبرسانی است. از نگاه یک متخصص برق، حتی بهترین تجهیزات هم بدون اجرای درست نقشه، نمیتوانند عملکرد مطلوبی داشته باشند. نقشه نصب مشخص میکند برق چگونه وارد مدار میشود، فرمان از کجا صادر میگردد و پمپ در چه شرایطی روشن یا خاموش میشود.
در یک مدار استاندارد، نصب کنتاکتور روی پمپ آب از دو بخش اصلی تشکیل میشود: مدار قدرت و مدار فرمان. هرکدام از این مدارها وظیفه مشخصی دارند و باید بهدرستی از هم تفکیک شوند.
مدار قدرت در نصب کنتاکتور پمپ آب
در مدار قدرت، برق ورودی ابتدا از فیوز یا کلید مینیاتوری عبور میکند و سپس وارد ترمینالهای ورودی کنتاکتور میشود. با فعال شدن بوبین، تیغههای کنتاکتور وصل شده و برق از خروجی کنتاکتور مستقیماً به موتور پمپ آب منتقل میگردد. این بخش از مدار وظیفه تأمین انرژی اصلی پمپ را بر عهده دارد.
مدار فرمان در کنتاکتور تک فاز پمپ آب
مدار فرمان بخش کنترلی سیستم است. در این قسمت، تجهیزاتی مانند پرشر سوئیچ یا کلید دستی قرار میگیرند که فرمان روشن یا خاموش شدن را به بوبین کنتاکتور ارسال میکنند. زمانی که فرمان صادر میشود، بوبین فعال شده و مدار قدرت وصل میشود.
نکته مهم در طریقه نصب کنتاکتور به پمپ آب این است که مدار فرمان معمولاً جریان کمی دارد، اما نقش بسیار حیاتی در عملکرد صحیح پمپ ایفا میکند. اشتباه در سیمکشی این بخش میتواند باعث یکسره کار کردن یا روشن نشدن پمپ شود.
بهطور خلاصه، اگر نقشه نصب کنتاکتور روی پمپ آب تک فاز بهدرستی اجرا شود، سیستم آبرسانی شما ایمن، پایدار و کاملاً استاندارد خواهد بود. در بخش بعدی، وارد مهمترین قسمت مقاله یعنی روش نصب کنتاکتور برای پمپ آب بهصورت مرحلهبهمرحله میشویم.
روش نصب کنتاکتور برای پمپ آب (آموزش مرحلهبهمرحله)
در این بخش، بهصورت کاملاً عملی و از دید یک متخصص برق، روش نصب کنتاکتور برای پمپ آب تک فاز را بررسی میکنیم. رعایت ترتیب مراحل و نکات فنی در این فرآیند، نقش مستقیمی در ایمنی سیستم و طول عمر پمپ دارد. اگر نصب کنتاکتور پمپ آب بهدرستی انجام شود، پمپ بدون تنش الکتریکی و با حداکثر راندمان کار خواهد کرد.
مرحله اول: قطع کامل برق و بررسی ایمنی
قبل از شروع هرگونه سیمکشی، برق اصلی ساختمان یا تابلو را بهطور کامل قطع کنید. این مرحله پایهایترین اصل در طریقه نصب کنتاکتور است و بیتوجهی به آن میتواند خطرات جدی بههمراه داشته باشد.
مرحله دوم: اتصال برق ورودی به کنتاکتور
سیم فاز و نول خروجی از فیوز یا کلید مینیاتوری را به ترمینالهای ورودی کنتاکتور متصل کنید. در نصب کنتاکتور روی پمپ آب تک فاز، دقت در محکم بودن اتصالات اهمیت زیادی دارد تا از داغ شدن ترمینالها جلوگیری شود.
مرحله سوم: اتصال خروجی کنتاکتور به پمپ آب
سیمهای خروجی کنتاکتور را مستقیماً به ترمینالهای موتور پمپ آب وصل کنید. در این مرحله، مسیر برق بهصورت کامل از طریق کنتاکتور کنترل میشود و دیگر جریان مستقیم به پمپ وارد نخواهد شد.
مرحله چهارم: سیمکشی مدار فرمان
در این بخش، پرشر سوئیچ یا کلید کنترل در مسیر بوبین کنتاکتور قرار میگیرد. با ارسال فرمان از مدار فرمان، بوبین فعال شده و تیغههای کنتاکتور وصل میشوند. این مرحله قلب اصلی نصب کنتاکتور روی پمپ آب محسوب میشود.
مرحله پنجم: تست و راهاندازی نهایی
پس از اتمام سیمکشی، تمام اتصالات را بررسی کرده و سپس برق را وصل کنید. عملکرد پمپ را در حالتهای مختلف تست کنید تا از صحت اجرای نصب کنتاکتور تک فاز برای پمپ آب اطمینان حاصل شود.
اجرای دقیق این مراحل باعث میشود کنتاکتور پمپ آب عملکردی پایدار، ایمن و بدون نقص داشته باشد. در تیتر بعدی، به نکات فنی و تخصصی مهمی میپردازیم که رعایت آنها در نصب حرفهای کنتاکتور ضروری است.
نکات فنی مهم در نصب کنتاکتور روی پمپ آب تک فاز
پس از آشنایی با روش نصب کنتاکتور برای پمپ آب، نوبت به نکات فنی میرسد که معمولاً فقط توسط افراد متخصص رعایت میشوند، اما تأثیر مستقیمی بر عملکرد و طول عمر پمپ دارند. بسیاری از خرابیهای زودهنگام پمپها، به دلیل بیتوجهی به همین جزئیات در نصب کنتاکتور پمپ آب رخ میدهد.
انتخاب آمپر مناسب کنتاکتور
یکی از مهمترین اصول در نصب کنتاکتور روی پمپ آب تک فاز، انتخاب کنتاکتور با آمپر مناسب است. جریان نامی کنتاکتور باید حداقل ۱.۵ برابر جریان مصرفی پمپ باشد تا در لحظه استارت، تیغهها تحت فشار قرار نگیرند و دچار جوشخوردگی نشوند.
استفاده از فیوز حفاظتی استاندارد
همیشه قبل از کنتاکتور از فیوز یا کلید مینیاتوری استفاده کنید. این قطعه در برابر اتصال کوتاه و اضافهبار از مدار محافظت میکند و نقش مهمی در ایمنی کنتاکتور پمپ آب دارد.
سیمکشی اصولی و استاندارد
در طریقه نصب کنتاکتور به پمپ آب، استفاده از سیم با سطح مقطع مناسب و اتصالات محکم اهمیت زیادی دارد. سیمکشی ضعیف باعث افت ولتاژ، افزایش حرارت و کاهش راندمان پمپ میشود.
توجه به ارت و ایمنی
اتصال صحیح سیم ارت به بدنه پمپ و تابلو برق، یکی از مواردی است که نباید نادیده گرفته شود. این کار ایمنی سیستم را افزایش داده و از خطر برقگرفتگی جلوگیری میکند.
محل نصب کنتاکتور
کنتاکتور باید داخل تابلو برق یا جعبهای نصب شود که در برابر رطوبت، گردوغبار و ضربه محافظت شده باشد. محل نصب مناسب، عمر مفید کنتاکتور تک فاز پمپ آب را افزایش میدهد.
رعایت این نکات فنی باعث میشود نصب کنتاکتور روی پمپ آب بهصورت کاملاً حرفهای و مطابق استانداردهای برق انجام شود. در تیتر بعدی، به بررسی اشتباهات رایج در نصب کنتاکتور پمپ آب و راههای جلوگیری از آنها میپردازیم.
جمعبندی و نتیجهگیری نهایی
در یک سیستم آبرسانی اصولی، کنتاکتور پمپ آب نقش کلیدی در افزایش ایمنی، کنترل بهتر و افزایش طول عمر پمپ ایفا میکند. همانطور که در این آموزش تخصصی بررسی شد، اجرای صحیح نصب کنتاکتور روی پمپ آب تک فاز تنها به وصل چند سیم خلاصه نمیشود، بلکه نیازمند انتخاب تجهیزات مناسب، درک درست نقشه نصب و رعایت دقیق نکات فنی است.
اگر روش نصب کنتاکتور برای پمپ آب بهصورت استاندارد انجام شود، پمپ در برابر نوسانات برق، استارتهای مکرر و اضافهبار محافظت خواهد شد. همچنین استفاده صحیح از مدار فرمان و تجهیزات حفاظتی، باعث میشود سیستم آبرسانی عملکردی پایدار و بدون اختلال داشته باشد.
رعایت اصولی طریقه نصب کنتاکتور به پمپ آب نهتنها هزینههای تعمیر و نگهداری را کاهش میدهد، بلکه از بروز خرابیهای ناگهانی و توقف سیستم جلوگیری میکند. به همین دلیل، توصیه میشود در پروژههای خانگی و صنعتی، نصب کنتاکتور پمپ آب همواره با دقت و بر اساس استانداردهای فنی انجام شود.
در نهایت، اگر بهدنبال یک راهکار مطمئن برای افزایش عمر پمپ و بهبود عملکرد سیستم آبرسانی هستید، اجرای اصولی نصب کنتاکتور پمپ آب یکی از بهترین و ضروریترین اقدامات فنی خواهد بود.
