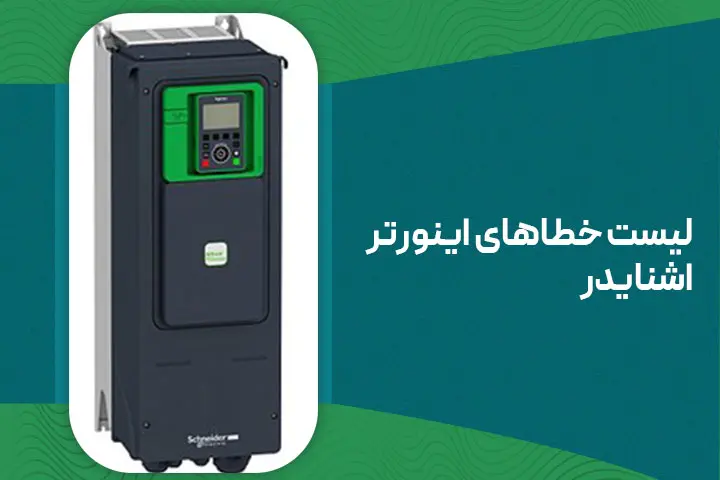

اشنایدر یکی از تولیدکنندگان معتبر اینورترهای برق است که برای استفاده در سیستمهای تولید و توزیع برق استفاده میشود. اینورتر اشنایدر دستگاهی الکترونیکی است که جریان مستقیم برق را به جریان متناوب تبدیل میکند. این دستگاه به شکل وسیعی در انواع متفاوتی از امور از جمله صنعتی و خانگی کاربرد دارد. مانند هر دستگاه دیگری اینورتر اشنایدر هم دارای خطاهایی است؛ طوری که خیلی وقتها این دستگاه به خاطر نصب غلط یا استفاده اشتباه، با مشکل رو به رو شده و کد خطاهایی را روی نمایشگر دستگاه نمایش میدهند. آگاهی از این کدها میتواند در تشخیص دادن ایراد و رفع آنها به شما کمک کند. در این مقاله از وبلاگ آرتا صنعت قصد داریم تا شما را با لیست خطا های اینورتر آشنا کرده و طرز برطرف کردن آنها را به شما آموزش دهیم.
برای مشاهده انواع اینورتر اشنایدر می توانید با فروشگاه آرتا صنعت به عنوان نمایندگی اشنایدر در ارتباط باشید.
اختلالهای عمومی اینورتر اشنایدر
در اکثر مواقع درایوهای اینورتر اشنایدر دچار اختلالهای متداولی میشوند که که در تمام انواع مدلهای دستگاه اینورتر اشنایدر مشترک هستند. مهمترین آنها عبارتند از:
- لرزیدن درایو و ایجاد سر و صدا: صداها و لرزشهایی که از اینورتر اشنایدر ناشی میشوند، میتوانند به خاطر مسائل مکانیکی مثل پیچها و اتصالهای ناپایدار و یا تنظیمات اشتباه درایو باشند. برای حل این اشکالات باید اتصالات مکانیکی و تنظیمات را بررسی کنید.
- تشکیل اتصال کوتاهی یا اتصال به بدنه: امکان دارد این خطا از لیست خطاهای اینورتر اشنایدر، به خاطر وجود صدمهای در کابلها یا اتصالات غلط با بدنه درایو اتفاق افتاده باشد. برای برطرف کردن این مسئله، اتصالات را بررسی کرده و از کابلهای سالم استفاده کنید.
- داغی موتور و وجود ارتعاش در آن: این ایراد میتواند به خاطر بالا رفتن جریان یا ولتاژ ایجاد شود. برای حل این مشکل نیاز است تا مقادیر پارامترهای کنترلی بررسی و تنظیم شود.
- خروجی ناپایدار و غیر یکنواخت سه فاز: اگر ایرادی در سیگنالهای ورودی وجود داشته یا تنظیمات پارامترهای مرتبط با فاز درایو اشتباه باشد، امکان بروز این خطا وجود دارد. برای رفع آن لازم است تا اتصالات و تنظیمات مربوط با فازهای ضروری بررسی شود.
- کاهش غیر عادی ولتاژ ورودی: اشکالات در تامین برق یا تنظیمات غلط میتواند باعث کاهش ولتاژ ورودی شود. برای رفع این مشکل بررسی و تعیین دلیل کاهش ولتاژ ورودی الزامی است.
- افزایش بیش از اندازه ولتاژ ورودی: افزایش بیش از اندازه ولتاژ ورودی میتواند به خاطر اشکالات در تامین برق یا آسیب در اینورتر باشد. در این صورت باید ورودیهای برقی تست و بررسی شوند.
- اختلال در عملکرد فن؛ یکی از رایجترین خطاهای اینورتر اشنایدر: به درستی عمل نکردن فنهای خنک کننده درایو اشنایدر، میتواند باعث شود تا دمای درایو زیاد شود و خطاهای حرارتی به وجود بیاید. برای جلوگیری از این مشکل باید فنها و خنک کنندهها را بررسی و تعمیر شود.
- خطای سختافزاری: خطاهای سختافزاری ممکن است به خاطر خرابی قطعات داخلی درایو اتفاق بیفتد که نیازمند تعمیر یا تعویض قطعات آسیبدیده خواهند بود.
رایجترین کد خطاهای اینورتر اشنایدر + راهکار
درایو اینورتر اشنایدر دارای کد خطاهای رایجی است که در مدلهای مختلف این دستگاه با پیشوند ATV بروز پیدا میکنند و شامل موارد زیر میشوند:
1. کد خطای OHF (Overheating Fault): این خطا به خاطر بالا رفتن حرارت در داخل درایو اتفاق میافتد. علت آن میتواند به دلیل فعالیت بیش از اندازه درایو یا متوقف نشدن آن برای خنک کردن کافی باشد. برای برطرف کردن این ایراد، باید از این که سیستم خنککننده به درستی کار میکند اطمینان حاصل کرده و دمای محیط را به اندازه مجاز برسانید.
2. کد خطای OLF (Overload Fault): دلیل بروز این خطا بارزدایی بیش از اندازه در موتور یا سیستم در بازه زمانی طولانیتر از حد مجاز است. برای درست کردن این اشکال لازم است که بار موتور را کم کنید یا بنابر احتیاج، تنظیمات اینورتر را بررسی و آن را از دوباره تنظیم کنید.
3. کد خطای SCN (Short Circuit Fault): این خطا زمانی اتفاق میافتد که اتصال کوتاه، در خروجی درایو در بازه زمانی طولانیتر از اندازه مجاز رخ دهد. برای برطرف کردن آن باید کابلهای خروجی و اتصالات را بررسی کنید و مطمئن شوید که هیچ اتصال کوتاهی وجود ندارد.
4. کد خطای OVC (Over Voltage Fault): وقتی ولتاژ ورودی به اندازه بیش از حد مجاز افزایش یابد، این خطا اتفاق میافتد. علت آن میتواند به خاطر ایراد در تامین برق یا تنظیمات غلط درایو باشد. برای حل کردن این مشکل میتوانید ولتاژ ورودی را بررسی کرده و تنظیمات مورد نظر را تصحیح کنید.
بیشتر بخوانید:
چرا کنتاکتور اشنایدر صدا می دهد؟
علت سوختن بوبین کنتاکتور اشنایدر چیست؟
5. کد خطای PHF (Phase Loss Fault): یکی دیگر از خطاهای اینورتر اشنایدر، کد خطای PHF است. علت بروز این خطا از دست رفتن یکی از فازهای ورودی به درایو است. برای برطرف کردن این ایراد، باید اتصالها و سیستم تامین برق را بررسی کرده و فاز از دست رفته را جایگزین کنید.
6. کد خطای FHF (Fan Fault): این خطا به خاطر اختلال در عملکرد فن خنک کننده درایو اتفاق میافتد. برای درست کردن آن لازم است تا فن را بررسی کرده و در صورتی که احتیاج بود آن را تعویض کنید.
7. کد خطای HSF (Heat Sink Fault): این خطا زمانی بروز پیدا میکند که گرما در سینک حرارتی درایو افزایش یابد. راه حل این مشکل این است که از درستی عملکرد سینک حرارتی مطمئن شوید تا دمای درایو به اندازه مجاز برسد.
8. کد خطای ERR (General Fault): به طور معمول وقتی مشکلات عمومی در درایو ایجاد میشوند، این خطا رخ میدهد. برای این که بتوانید این مشکل را تشخیص داده و آن را برطرف کنید، باید به دفترچه درایو مراجعه کرده و شیوه رفع کردن مشکلات عمومی را دنبال کنید.
کد خطاهای اینورتر اشنایدر مدل ATV71
مدل ATV71 از قویترین درایوهای سنگین کار شرکت اشنایدر است. کد خطاهای رایج این دستگاه به شرح زیر است:
1. کد خطای COF (قطع ارتباط): دلیل این خطا میتواند به خاطر قطعی یا از بین رفتن ارتباط میان بخشهای متفاوت درایو باشد. برای رفع این ایراد باید اول کابلهای ارتباطی میان بخشهای مختلف درایو را بررسی کنید تا از اتصال صحیح و قوی آنها مطمئن شوید.
2. کد خطای ObF (اضافه ولتاژ در حین کاهش سرعت): وقتی ولتاژ درایو در حین کم شدن سرعت افزایش یابد، این خطا رخ میدهد. برای رفع آن میتوانید در تنظیمات درایو زمان کم شدن سرعت را افزایش داده و جهت مهار افزایش ولتاژ، مقاومت ترمز نصب کنید.
3. کد خطای OLF (ایجاد اضافه بار به خاطر ناپایداری موتور): علت بروز این خطا به خاطر ایجاد اضافه بار بر روی درایو به دلیل ناپایداری موتور است. در صورت بروز این خطا لازم است تا سیستمهای حفاظت در برابر گرما، بررسی و اصلاح شده و کار درایو تا وقتی که موتور به حد کافی خنک نشده متوقف و بعد مجددا راهاندازی شود.
4. کد خطای tJF (افزایش بیش از اندازه دمایIGBT ): زمانی که دمای IGBT (ترانزیستور بی پلار) بیش از اندازه افزایش پیدا کند، این خطا رخ میدهد. برای رفع این مشکل میتوانید تناسب بین بار وارد شده و توانایی موتور را کنترل و کار درایو را تا زمانی که دمای IGBT به حد مجاز برسد متوقف کرده و بعد دوباره راهاندازی کنید.
کدهای خطای اینورتر اشنایدر مدل ATV310
مدل ATV310 یکی از مدلهای سه فاز قدرتمند و اروپایی شرکت اشنایدر است که اگر نصب و راهاندازی آن را یک متخصص انجام دهد، احتمال بروز خطا کمتر میشود. خطاهای رایج این دستگاه به شرح زیر است:
1. کد خطای F010 (اضافه جریان): دلیل بروز این خطا افزایش جریان خارجی بیش از اندازه مجاز درایو است. برای درست کردن این ایراد اول باید اتصالات و چوکهای ورودی و خروجی را کنترل کنید و تنظیمات موتور را نیز بررسی کرده و مطمئن شوید که مطابق با احتیاج باشند.
2. کد خطای F018 (اتصال کوتاه): وقتی اتصال کوتاه در چوکهای ورودی و خروجی درایو وجود داشته باشد این خطا رخ میدهد. برای برطرف کردن این مشکل لازم است اتصالات چوکهای ورودی را بررسی کنید و از نبود هیچ اتصال کوتاهی مطمئن شوید.
3. کد خطای F025 (افزایش بیش از حد سرعت): یکی دیگر از خطاهای اینورتر اشنایدر، کد خطای F025 است. این خطا به خاطر افزایش سرعت موتور بیش از اندازه مجاز درایو اتفاق میافتد. برای رفع این مشکل میتوانید سرعت موتور را بررسی کرده و از بالا رفتن بیش از اندازه آن جلوگیری کنید.
4. کد خطای F022 (خطای ارتباطی): ایرادات در کابلهای ارتباطی درایو باعث بروز این خطا میشوند. برای برطرف کردن این خطا باید بعد از بررسی تنظیمات و کابلها ارتباطی از صحت آنها مطمئن شوید.
کد خطاهای یکسان در تمام مدلهای اینورتر اشنایدر + راهکار
برخی از خطاها وجود دارند که ممکن است در مدلهای متفاوت اینورتر اشنایدر به شکل مشابه نشان داده میشوند و معنیهای شبیه بهم نیز دارند که شامل موارد زیر هستند:
1. کد خطای GF: دلیل رخ دادن این خطا اشکال سختافزاری در قسمتهای IGBT,CT و برد یا اتصال به بدنه درایو است. شما میتوانید با بررسی سالم بودن قطعات مختلف درایو، با موتور و بدون آن، این مشکل را برطرف کنید.
2. کد خطای Com Fault: علت وجود این خطا در کیپد یا کابل آن و طولانی بودن کابل یا استفاده از کابل با اندازه مناسب است. برای رفع این مشکل نیاز است سلامت کابل را بررسی کرده و از صحت تنظیمات کابل اطمینان حاصل کنید.
3. کد خطای OV (افزایش بیش از حد ولتاژ ورودی): دلیل این خطا افزایش بیش از اندازه ولتاژ ورودی است و پس از مواجهه با این مشکل باید از مقاومت ترمز استفاده کرده و ولتاژ ورودی را بررسی کنید.
4. کد خطای OH: دلیل وجود این مشکل میتواند به خاطر اشکال در فن درایو یا بالا رفتن بیش از اندازه دما باشد. برای رفع آن نیاز است تا از درستی عملکرد فن مطمئن شده و اگر احتیاج بود از یک فن خارجی استفاده کنید.
5. کد خطای OC: افزایش بیش از اندازه جریان خروجی میتواند یا وجود مشکل سختافزاری میتواند باعث بروز این خطا باشد که در این صورت باید عملکرد درایو را هنگام اتصال بررسی و اتصال موتور را برای تشخیص دقیق ایراد قطع کنید.
6. کد خطای OL2: دلایلی مانند خرابی موتور، جریان زیاد درایو یا نیاز به تست شدن جریان ممکن است باعث بروز این خطا شوند. باید با متخصص تماس بگیرید و تست جریان و تست عملکرد درایو موتور به طور جداگانه انجام دهید.
7. کد خطای LV: کاهش زیاد سطح ولتاژ یا افزایش بیش از حد جریان خروجی باعث رخ دادن این خطا میشود که میتوانید برای رفع آن وجود افت ولتاژ در شبکه را بررسی کنید.
8. کدهای خطای SPT:
- SPT0 علت این خطا نبود تناسب میان دستور اعمال شده، تنظیمات اولیه و کم بودن فرکانس کاری است. فرکانس ورودی را بررسی کنید و درایو را را به تنظیمات اولیه برگردانید.
- SPT1 به این مشکل خطای راهاندازی مستقیم میگویند. برای برطرف کردن آن باید برق را قطع و وصل کنید.
- SPT2 دلیل این خطا عدم تناسب بین دستور ورودی و تنظیمات پیشفرض است. برای برطرف کردن آن باید کلید Stop بر روی کیبورد را غیر فعال کنید.
9. کدهای خطای CTER: دلیل این خطا اختلال در سنسور جریان است. نحوه درست کردن این خطا این است که سلامت سنسور جریان را بررسی کنید.
10. کد خطای E.S. (توقف اضطراری): علت بروز این خطا میتواند به دلیل توقف اضطراری دستگاه باشد. برای رفع آن لازم است ترمینالهای Reset را فعال و E.S را غیر فعال کنید.
در این مطلب شما را با لیست خطاهای اینورتر اشنایدر آشنا کردیم. با رعایت نکتههای گفته شده میتوانید از این دستگاه به شکل موثر و مطمئن در کارهای صنعتی استفاده کرده و تا حد امکان از خطاها و مشکلات جلوگیری کنید. در صورتی که در برطرف کردن خطاها به مشکل برخوردید میتوانید با متخصصان آرتا صنعت در تماس باشید.
