اگر با برق سروکار دارید، میدانید که کوچکترین خطا در سیمکشی میتواند به فاجعهای ختم شود. در بسیاری از خانهها و کارگاهها، نشت جریان یا تماس سیم فاز با بدنه فلزی وسایل باعث برقگرفتگی یا حتی آتشسوزی میشود.
اینجاست که کلید محافظ جان وارد عمل میشود. ابزاری هوشمند که در کسری از ثانیه برق را قطع کرده و از جان انسان و تجهیزات برقی محافظت میکند.
در این مطلب از آرتا صنعت نمایندگی اشنایدر در لاله زار تهران، بهعنوان مرجع تخصصی تجهیزات برق صنعتی، هرآنچه باید دربارهی کلید محافظ جان، نحوه عملکرد، انواع (RCCB و RCBO)، مزایا و معایب آن بدانید را بهصورت کاملاً تخصصی و ساده بررسی میکنیم.

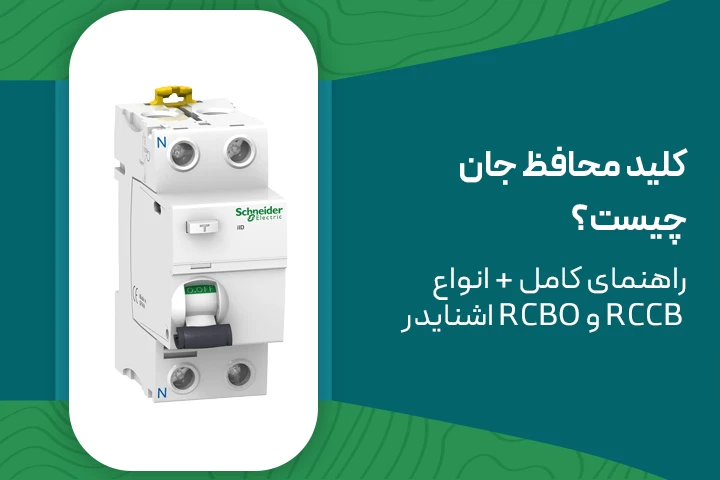

کلید محافظ جان چیست و چرا استفاده از آن ضروری است؟
کلید محافظ جان (Residual Current Device) وسیلهای است که با تشخیص نشت جریان، مدار را قطع میکند تا از برقگرفتگی یا آتشسوزی جلوگیری شود. زمانی که مقدار جریان عبوری از سیم فاز و نول برابر نباشد، یعنی بخشی از جریان به زمین نشت کرده است. کلید، این اختلاف را تشخیص داده و فوراً مدار را قطع میکند.
به بیان سادهتر، اگر بدنه ماشین لباسشویی برقدار شود و شما لمسش کنید، کلید محافظ جان قبل از اینکه برقگرفتگی اتفاق بیفتد، برق را قطع میکند.
مشاهده و خرید انواع کلید محافظ جان اشنایدر در سایت آرتا صنعت
عملکرد فنی کلید محافظ جان (RCCB)
درون کلید محافظ جان، یک هسته حلقوی (ترانس جریان تفاضلی) وجود دارد. سیمهای فاز و نول از این هسته عبور میکنند. در حالت عادی جمع جریانها برابر است و میدان مغناطیسی خنثی میماند. اما وقتی جریان نشتی رخ دهد، اختلافی بین جریان فاز و نول ایجاد شده و میدان مغناطیسی جدیدی القا میشود. این میدان باعث تحریک رلهی داخلی میگردد و در نتیجه کلید مدار را قطع میکند.
در مدلهای جدید مثل کلید محافظ جان اشنایدر RCCB Acti9، این فرآیند با دقتی در حد میلیثانیه انجام میشود تا از کوچکترین خطر جلوگیری شود.
مزایا کلید محافظ جان
- محافظت از جان انسانها: حتی در جریانهای نشت بسیار کم (زیر 30 میلیآمپر) برق را قطع میکند.
- جلوگیری از آتشسوزی: نشت جریانهای کوچک میتواند باعث داغی کابل و آتشسوزی شود؛ این کلید مانع آن میشود.
- افزایش ایمنی کل سیستم برق: از عملکرد غیرعادی یا سیمکشی معیوب جلوگیری میکند.
- عملکرد هوشمند و سریع: قطع مدار در کمتر از 0.03 ثانیه.
- کاهش خسارات مالی: جلوگیری از سوختن وسایل برقی و تجهیزات گرانقیمت.
معایب کلید محافظ جان (و راهحل آنها)
هیچ تجهیزی بدون محدودیت نیست. اما با شناخت این موارد، میتوانید بهترین کارایی را از کلید محافظ جان بگیرید:
- ❌ عدم تشخیص اضافهبار یا اتصال کوتاه: برای رفع این مشکل، از مدلهای ترکیبی RCBO استفاده کنید.
- ❌ قطعهای ناگهانی در محیطهای دارای نویز یا رطوبت: میتوان با تنظیم حساسیت یا انتخاب مدل صنعتی این مشکل را رفع کرد.
- ❌ نیاز به نصب اصولی: عملکرد درست کلید به نصب صحیح سیم نول و ارت وابسته است.
انواع کلید محافظ جان
🔹 ۱. کلید محافظ جان RCCB (Residual Current Circuit Breaker)
این مدل فقط وظیفه تشخیص نشت جریان را دارد. برای حفاظت کامل باید همراه با فیوز مینیاتوری (MCB) نصب شود.
کاربرد: منازل، دفاتر، ساختمانهای اداری
نمونه پیشنهاد: کلید محافظ جان اشنایدر RCCB مدل Acti9 با حساسیت 30mA
🔹 ۲. کلید محافظ جان RCBO (Residual Current Breaker with Overload Protection)
RCBO در واقع ترکیبی از RCCB + MCB است. یعنی علاوه بر تشخیص نشت جریان، در برابر اضافهبار و اتصال کوتاه نیز مدار را قطع میکند.
کاربرد: تابلو برق صنعتی، کارگاهها، مکانهای پرخطر
نمونه محصول: کلید محافظ جان ترکیبی اشنایدر RCBO سری iC60H
🔹 ۳. دستهبندی بر اساس نوع جریان خطا
| نوع کلید محافظ جان | نوع جریان تشخیصشده | کاربرد اصلی |
| نوع AC | فقط جریان متناوب AC | مصارف خانگی ساده |
| نوع A | جریان AC و DC پالسی | کولر گازی، ماشین لباسشویی |
| نوع B | تمام شکل موجها (AC، DC و فرکانس بالا) | محیطهای صنعتی و UPS |
تفاوت RCCB و RCBO
| ویژگی | RCCB | RCBO |
| حفاظت از نشت جریان | ✅ | ✅ |
| حفاظت در برابر اضافهبار | ❌ | ✅ |
| حفاظت در برابر اتصال کوتاه | ❌ | ✅ |
| قیمت | اقتصادیتر | گرانتر |
| فضای نصب | نیاز به فیوز جداگانه | یکپارچه و فشرده |
کاربرد کلید محافظ جان در محیطهای مختلف
- خانگی: محافظت از خانواده هنگام تماس با وسایل برقی.
- اداری: پیشگیری از خطرات در سیستمهای کامپیوتری.
- صنعتی: حفاظت از تجهیزات CNC، کمپرسورها و تابلوهای اصلی.
- بیمارستانی: ایمنی تجهیزات حیاتی پزشکی.
- محیطهای مرطوب: استخرها، سونا، گلخانهها و کارگاههای شستوشو.
نحوه تست و نگهداری کلید محافظ جان
روی بدنه تمام مدلها دکمهای با علامت T (TEST) وجود دارد. با فشردن آن، کلید باید بلافاصله برق را قطع کند. اگر واکنشی نشان نداد، یعنی عملکرد صحیح ندارد و باید تعویض شود.
📅 توصیه: هر ماه یکبار کلید را تست کنید تا از سلامت آن مطمئن شوید.
پیشنهاد مطالعه مقاله آموزش تست و عیب یابی کلید محافظ جان
نکات کلیدی هنگام نصب کلید محافظ جان
- نصب توسط برقکار مجاز انجام شود.
- کلید پس از فیوز اصلی نصب گردد.
- نول مدار نباید بین چند مدار مشترک باشد.
- در مدارهای سهفاز از مدلهای چهارپل استفاده شود.
- در تابلوهای صنعتی از مدل RCBO بهره ببرید تا از اضافهبار هم محافظت کند.
مقایسه برندهای محبوب کلید محافظ جان در بازار ایران
| برند | کیفیت | دقت عملکرد | طول عمر | قیمت | مناسب برای |
| اشنایدر الکتریک | عالی | بسیار دقیق | 10 سال | متوسط | خانگی و صنعتی |
| ABB | عالی | بالا | 12 سال | بالا | پروژههای بزرگ |
| هیوندای | خوب | متوسط | 6 سال | اقتصادی | مصارف خانگی |
| هاگر | خوب | بالا | 8 سال | متوسط | ساختمانهای اداری |
راهنمای خرید کلید محافظ جان
برای خرید کلید محافظ جان مناسب به موارد زیر توجه کنید:
- جریان نامی (In): متناسب با بار مصرفی، معمولاً بین 25 تا 63 آمپر.
- حساسیت (IΔn): برای خانه 30mA، برای محیط صنعتی 100mA یا 300mA.
- تعداد پل: دوپل برای تکفاز، چهارپل برای سهفاز.
- نوع خطا (AC, A, B): متناسب با نوع مصرف انتخاب شود.
- برند معتبر: پیشنهاد مهندسان برق، کلید محافظ جان اشنایدر است.
جمعبندی
کلید محافظ جان نه یک گزینه اضافی، بلکه یک الزام برای ایمنی برق است. این تجهیز ساده اما حیاتی، میتواند بین زندگی و حادثه تفاوت ایجاد کند. اگر به دنبال محصولی با عملکرد دقیق، طول عمر بالا و استاندارد جهانی هستید، انتخاب شما باید کلید محافظ جان اشنایدر از فروشگاه آرتا صنعت باشد — ایمنی واقعی یعنی پیشگیری قبل از حادثه.
سوالات متداول (FAQ) درباره کلید محافظ جان
-
تفاوت کلید محافظ جان با فیوز چیست؟
فیوز فقط از مدار در برابر اضافهبار محافظت میکند، اما کلید محافظ جان برای محافظت از انسان در برابر برقگرفتگی طراحی شده است.
-
آیا کلید محافظ جان بدون ارت کار میکند؟
بله، اما حفاظت ناقص خواهد بود. برای عملکرد کامل حتماً سیم ارت وصل شود.
-
بهترین نوع کلید محافظ جان برای خانه چیست؟
مدل RCCB اشنایدر 30mA دوپل بهترین انتخاب برای مصارف خانگی است.
-
تفاوت RCCB و RCBO در چیست؟
RCBO علاوه بر تشخیص نشت جریان، در برابر اضافهبار و اتصال کوتاه هم محافظت میکند.
-
آیا نصب کلید محافظ جان اجباری است؟
طبق مبحث ۱۳ مقررات ملی ساختمان ایران، نصب آن در واحدهای مسکونی جدید الزامی است.
