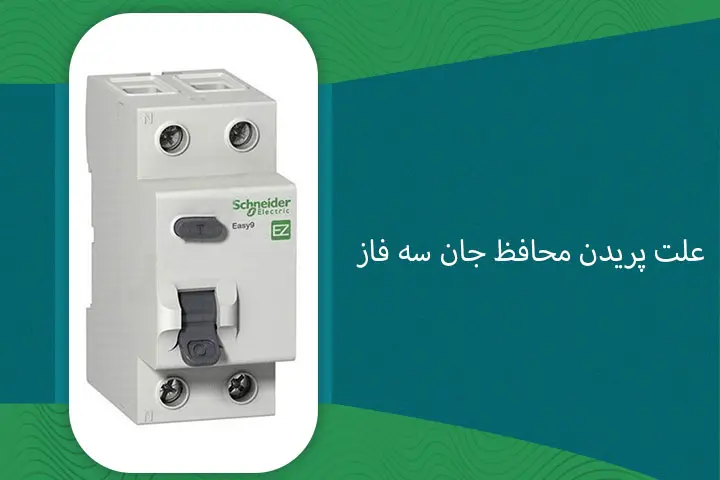

علت پریدن محافظ جان سه فاز: اضافه بار، اتصال کوتاه، نشت جریان به زمین، خرابی تجهیزات الکتریکی، نوسانات برق و… از دلایل اصلی پریدن محافظ جان سه فاز می باشند. جهت بررسی کامل دلیل پریدن فیوز محافظ جان تا انتهای این مطلب با ما همراه باشید.
مشاهده انواع مدلهای محافظ جان اشنایدر در سایت آرتا صنعت نمایندگی اشنایدر در ایران
معرفی محافظ جان سه فاز و عملکرد آن
در دنیای پرشتاب امروز، برق به یکی از نیازهای اساسی زندگی تبدیل شده است. اما در کنار تمامی مزایای آن، خطر برقگرفتگی و آتشسوزی ناشی از نوسانات برق یا اتصال کوتاه همواره وجود دارد. برای مقابله با این خطرات، از دستگاهی به نام کلید محافظ جان اشنایدر استفاده میشود. محافظ جان، یک کلید خودکار است که در صورت بروز هرگونه خطای الکتریکی، به سرعت مدار را قطع کرده و از بروز حوادث ناگوار جلوگیری میکند. در این مقاله، به بررسی انواع، عملکرد و اهمیت محافظ جان سه فاز خواهیم پرداخت.
محافظ جان سه فاز چیست؟ محافظ جان سه فاز، دستگاهی است که برای حفاظت از مدارهای الکتریکی سه فاز در برابر خطرات ناشی از نشت جریان، اضافه بار و اتصال کوتاه طراحی شده است. این دستگاه به طور مداوم جریان ورودی و خروجی مدار را تحت نظر دارد و در صورت بروز هرگونه اختلاف بین این دو جریان، به سرعت مدار را قطع میکند.
اهمیت محافظ جان سه فاز
- ایمنی افراد: محافظ جان از بروز برقگرفتگی و صدمات جانی جلوگیری میکند.
- حفاظت از تجهیزات: محافظ جان از آسیب دیدن تجهیزات الکتریکی در اثر نوسانات برق و اتصال کوتاه جلوگیری میکند.
- پیشگیری از آتشسوزی: محافظ جان با قطع سریع مدار در صورت بروز اتصال کوتاه، از وقوع آتشسوزی جلوگیری میکند.
- افزایش طول عمر تجهیزات: محافظ جان با محافظت از تجهیزات در برابر نوسانات برق، باعث افزایش طول عمر آنها میشود.
نحوه عملکرد محافظ جان: محافظ جان با مقایسه جریان ورودی و خروجی مدار کار میکند. در حالت عادی، این دو جریان با هم برابر هستند. اما در صورت بروز خطا (مانند نشت جریان به زمین)، اختلاف بین این دو جریان ایجاد میشود. محافظ جان این اختلاف را تشخیص داده و به سرعت مدار را قطع میکند.
محافظ جان سه فاز، یک دستگاه ایمنی ضروری برای هر سیستم الکتریکی است. این دستگاه با تشخیص و قطع سریع خطاهای الکتریکی، از بروز حوادث ناگوار جلوگیری میکند. برای انتخاب و نصب محافظ جان مناسب، بهتر است از یک متخصص برق کمک بگیرید.
چرا محافظ جان سه فاز من مدام میپرد؟ دلایل رایج و راه حلها
محافظ جان سه فاز، یک دستگاه ایمنی حیاتی در سیستمهای الکتریکی است که از ما در برابر خطرات ناشی از برقگرفتگی و آتشسوزی محافظت میکند. اما گاهی اوقات ممکن است این دستگاه به دلایل مختلفی به طور مکرر عمل کند و مدار را قطع نماید. در این مقاله به بررسی رایجترین دلایل پریدن محافظ جان سه فاز و راهکارهای رفع این مشکل خواهیم پرداخت. دلایل رایج پریدن محافظ جان سه فاز:
اضافه بار جریان در مدار:
- علت: زمانی که جریان کشیده شده از مدار از مقدار مجاز محافظ جان بیشتر شود، این دستگاه برای جلوگیری از آسیب به تجهیزات و سیمکشی، مدار را قطع میکند.
- راه حل: کاهش بار روی مدار (مثلاً خاموش کردن برخی از لوازم برقی) – استفاده از کابلهای با مقطع مناسب – تعویض محافظ جان با آمپر بالاتر (با مشورت متخصص)
اتصال کوتاه:
- علت: اتصال کوتاه زمانی رخ میدهد که دو سیم با ولتاژ متفاوت به طور مستقیم با هم تماس پیدا کنند. این اتفاق باعث افزایش ناگهانی جریان و در نتیجه عمل کردن محافظ جان میشود.
- راه حل: بررسی و تعمیر سیمکشی معیوب – تعویض تجهیزات معیوب – استفاده از محافظ اضافه ولتاژ
نشت جریان به زمین:
- علت: نشت جریان به زمین به دلایلی مانند عایقبندی نامناسب، آسیب دیدن کابلها یا نفوذ رطوبت به داخل تجهیزات رخ میدهد.
- راه حل: بررسی و تعمیر سیستم زمین – تعویض کابلهای آسیب دیده – اطمینان از عایقبندی مناسب تجهیزات
نوسانات ولتاژ:
- علت: تغییرات ناگهانی و شدید ولتاژ میتواند باعث عمل کردن محافظ جان شود.
- راه حل: استفاده از تثبیتکننده ولتاژ – بررسی شبکه برق و رفع مشکلات احتمالی
خرابی خود محافظ جان:
- علت: ممکن است خود محافظ جان به دلایلی مانند عمر مفید، کیفیت پایین یا آسیب دیدگی، به درستی کار نکند.
- راه حل: تست محافظ جان با دستگاههای مخصوص – تعویض محافظ جان با یک مدل جدید و با کیفیت
عوامل محیطی:
- علت: گرما، رطوبت و گرد و غبار میتوانند بر عملکرد محافظ جان تأثیر گذاشته و باعث عمل کردن کاذب آن شوند.
- راه حل: نصب محافظ جان در مکان خشک و خنک – تمیز کردن دورهای محافظ جان – حفاظت از محافظ جان در برابر رطوبت و گرد و غبار
به گفتهی سایت Schneider Sanat، پریدن مکرر محافظ جان سه فاز معمولاً بهدلیل نشت جریان در مدار، اتصال بدنه تجهیزات، یا وجود خطای ارت ناقص رخ میدهد. در سیستمهای سهفاز صنعتی، وجود بارهای نامتعادل، نفوذ رطوبت در کابلها یا خرابی عایق سیمکشی نیز میتواند باعث عملکرد ناگهانی فیوز محافظ جان شود. بر اساس بررسیها، یکی از دلایل رایج پریدن RCCB در مدارهای دارای درایو یا UPS، وجود مؤلفههای جریان DC یا نویز فرکانس بالا است که باعث تحریک اشتباه محافظ جانهای کلاس AC میشود. در این شرایط، استفاده از محافظ جان اشنایدر نوع A یا B اشنایدر برای جلوگیری از تریپهای بیمورد توصیه میشود.
علائم و نشانههای پریدن محافظ جان: وقتی برق قطع میشود، چه اتفاقی میافتد؟
محافظ جان، یک نگهبان بیصدا برای سیستم الکتریکی خانه یا محل کار شماست. این دستگاه در صورت بروز هرگونه خطا، مانند اتصال کوتاه یا نشت جریان، به سرعت مدار را قطع میکند تا از بروز حوادث ناگوار جلوگیری کند. اما چگونه میتوان فهمید که محافظ جان عمل کرده است؟ در این مقاله، به بررسی علائم و نشانههای پریدن محافظ جان میپردازیم.
علائم رایج پریدن محافظ جان: هنگامی که محافظ جان به دلیل وجود خطایی در مدار عمل میکند، معمولاً با علائم زیر همراه است:
- قطع ناگهانی جریان برق: این واضحترین نشانه پریدن محافظ جان است. تمام یا بخشی از وسایل برقی به طور ناگهانی خاموش میشوند و با فشار دادن کلید قطع و وصل نیز روشن نمیشوند.
- گرم شدن بیش از حد سیمها یا تجهیزات: اگر محافظ جان به دلیل اضافه بار عمل کرده باشد، ممکن است سیمها یا برخی از تجهیزات الکتریکی بیش از حد گرم شوند. این گرما میتواند باعث تغییر رنگ سیمها، ذوب شدن عایقها یا حتی ایجاد بوی سوختگی شود.
- بوی سوختگی: بوی سوختگی یکی دیگر از نشانههای رایج پریدن محافظ جان است. این بو معمولاً در اثر اتصال کوتاه یا گرم شدن بیش از حد سیمها ایجاد میشود.
- جرقه زدن: در برخی موارد، ممکن است هنگام پریدن محافظ جان جرقههایی دیده شود. این جرقهها معمولاً در محل اتصال کوتاه یا در نزدیکی تجهیزات معیوب رخ میدهند.
- صداهای غیرعادی: برخی از محافظ جانها هنگام عمل کردن، صدای کلیک یا صدای کوچکی تولید میکنند. همچنین، ممکن است صداهای غیرعادی دیگری مانند وزوز یا صدای جرقه زدن از تجهیزات الکتریکی شنیده شود.
دلیل پریدن فیوز محافظ جان
علائم فوق نشان میدهند که محافظ جان به وظیفه خود عمل کرده و از بروز حادثه جلوگیری کرده است. اما چه عواملی باعث پریدن محافظ جان میشوند؟ برخی از رایجترین دلایل عبارتند از:
- اضافه بار: اتصال بیش از حد لوازم برقی به یک مدار
- اتصال کوتاه: تماس مستقیم بین سیمهای برق با ولتاژهای مختلف
- نشت جریان به زمین: نشت جریان الکتریکی به زمین به دلیل عایقبندی نامناسب یا آسیب دیدن کابلها
- خرابی تجهیزات الکتریکی: خرابی لوازم برقی مانند موتورها، لامپها یا سیمپیچها میتواند باعث ایجاد اتصال کوتاه یا نشت جریان شود.
- نوسانات برق: تغییرات ناگهانی و شدید ولتاژ شبکه برق نیز میتواند باعث عمل کردن محافظ جان شود.
اگر با یکی از علائم فوق مواجه شدید، ابتدا باید اطمینان حاصل کنید که محافظ جان عمل کرده است. سپس اقدامات زیر را انجام دهید:
- قطع برق کلی: برای ایمنی بیشتر، قبل از هرگونه اقدامی، برق کلی را قطع کنید.
- بررسی ظاهری: سیمها، پریزها و تجهیزات الکتریکی را از نظر وجود هرگونه آسیب دیدگی یا سوختگی بررسی کنید.
- بازنشانی محافظ جان: اگر محافظ جان دارای دکمه بازنشانی است، آن را فشار دهید. اگر مشکل برطرف نشد، احتمالاً مشکل از جای دیگری است.
- تماس با متخصص: در صورتی که مشکل همچنان برطرف نشد، بهتر است از یک متخصص برق کمک بگیرید.
خطرات ناشی از پریدن مکرر محافظ جان
وقتی محافظ جان به طور مکرر عمل میکند، ممکن است به نظر برسد که مشکلی حل شده است. اما در واقع، پریدن مداوم محافظ جان میتواند نشانهای از یک مشکل اساسی در سیستم الکتریکی باشد که میتواند خطرات جدی را به همراه داشته باشد. خطرات اصلی ناشی از پریدن مکرر محافظ جان:
خطر برقگرفتگی:
- علت: اگر علت اصلی پریدن محافظ جان، نشت جریان به زمین باشد، ممکن است در صورت تماس با تجهیزات الکتریکی، خطر برقگرفتگی برای افراد وجود داشته باشد.
- عواقب: برقگرفتگی میتواند منجر به آسیبهای جدی، از جمله سوختگی، فلج و حتی مرگ شود.
خطر آتشسوزی:
- علت: اتصال کوتاه، اضافه بار و نشت جریان به زمین، همگی میتوانند باعث ایجاد جرقه و حرارت شوند که در صورت وجود مواد قابل اشتعال، منجر به آتشسوزی میشود.
- عواقب: آتشسوزی ناشی از مشکلات الکتریکی میتواند خسارات جانی و مالی زیادی را به همراه داشته باشد.
آسیب به تجهیزات الکتریکی:
- علت: پریدن مکرر محافظ جان نشان میدهد که در سیستم الکتریکی مشکلی وجود دارد که میتواند به تجهیزات آسیب برساند.
- عواقب: آسیب دیدن تجهیزات الکتریکی میتواند منجر به هزینههای تعمیر و جایگزینی شود و همچنین باعث اختلال در عملکرد سیستم شود.
اختلال در عملکرد سیستمهای الکتریکی:
- علت: پریدن مداوم محافظ جان باعث قطع و وصل شدن مکرر برق میشود که میتواند به عملکرد دستگاههای الکترونیکی آسیب رسانده و باعث از دست رفتن دادهها شود.
- عواقب: اختلال در عملکرد سیستمهای الکتریکی میتواند به ویژه در محیطهای صنعتی و تجاری، منجر به توقف تولید و کاهش بهرهوری شود.
اگر محافظ جان شما به طور مکرر عمل میکند، مهم است که به سرعت علت اصلی را پیدا کرده و آن را برطرف کنید. برای این کار، بهتر است با یک متخصص برق تماس بگیرید تا سیستم الکتریکی شما را به طور کامل بررسی کند.
روشهای عیبیابی محافظ جان سه فاز
هنگامی که محافظ جان سه فاز به طور مکرر عمل میکند، نشاندهنده وجود یک مشکل در سیستم الکتریکی است. برای رفع این مشکل و جلوگیری از خطرات احتمالی، لازم است عیبیابی دقیق انجام شود. در ادامه به بررسی روشهای مختلف عیبیابی محافظ جان سه فاز میپردازیم:
- بررسی ظاهری محافظ جان:
- آسیبهای فیزیکی: به دنبال هرگونه ترک، شکستگی، تغییر رنگ یا نشانهای از سوختگی در بدنه محافظ جان باشید.
- محکم بودن اتصالات: اطمینان حاصل کنید که تمام اتصالات به درستی محکم شدهاند و هیچ سیم لخت یا شل وجود ندارد.
- نشانههای حرارت بیش از حد: به دنبال هرگونه تغییر رنگ یا ذوب شدن پلاستیک در اطراف اتصالات باشید.
- تست عملکرد محافظ جان:
- دکمه تست: اگر محافظ جان دارای دکمه تست است، با فشار دادن آن عملکرد محافظ جان را بررسی کنید. در صورت عملکرد صحیح، محافظ جان باید مدار را قطع کند.
- ابزار تست محافظ جان: از ابزارهای مخصوص تست محافظ جان برای بررسی حساسیت و عملکرد صحیح آن استفاده کنید.
- بررسی سیمکشی و اتصالات:
- سیمهای آسیب دیده: به دنبال سیمهای شکسته، ساییده شده یا عایقبندی شده بررسی کنید.
- اتصالات شل: تمام اتصالات را به دقت بررسی کرده و در صورت لزوم محکم کنید.
- اتصال کوتاه: به دنبال هرگونه اتصال کوتاه بین سیمهای فاز، نول و زمین باشید.
- بررسی تجهیزات متصل به محافظ جان:
- تجهیزات معیوب: هرگونه تجهیزات معیوب یا فرسوده را شناسایی و تعویض کنید.
- اضافه بار: اطمینان حاصل کنید که بار متصل شده به محافظ جان از ظرفیت اسمی آن بیشتر نباشد.
- نشت جریان: به دنبال نشانههایی از نشت جریان به زمین در تجهیزات متصل شده باشید.
- استفاده از ابزارهای اندازهگیری:
- مولتیمتر: برای اندازهگیری ولتاژ، جریان و مقاومت در نقاط مختلف مدار استفاده کنید.
- کلگی جریان: برای اندازهگیری جریان بدون قطع مدار استفاده کنید.
- آزمایشگر عایق: برای بررسی مقاومت عایقی سیمها و تجهیزات استفاده کنید.
راهکارهای جلوگیری از پریدن مکرر محافظ جان
محافظ جان یک دستگاه ایمنی بسیار مهم است که از شما در برابر خطرات برق گرفتگی و آتشسوزی محافظت میکند. با این حال، پریدن مکرر این دستگاه میتواند بسیار آزاردهنده و گاهی اوقات نگرانکننده باشد. برای جلوگیری از این مشکل، میتوانید اقدامات زیر را انجام دهید:
- انتخاب محافظ جان مناسب
- ظرفیت مناسب: ظرفیت آمپراژ محافظ جان باید متناسب با بار متصل شده به آن باشد. انتخاب محافظ جانی با ظرفیت کمتر از بار، باعث پریدن مکرر آن میشود.
- نوع مناسب: بسته به نوع مصرفکنندهها و شرایط محیطی، انواع مختلفی از محافظ جان وجود دارد. با مشورت با یک متخصص برق، میتوانید محافظ جان مناسب را انتخاب کنید.
- کیفیت: از خرید محافظ جانهای بیکیفیت و تقلبی خودداری کنید. این نوع محافظ جانها ممکن است به درستی کار نکنند و باعث بروز مشکلات شوند.
- نصب صحیح محافظ جان
- نصب توسط متخصص: نصب محافظ جان باید توسط یک برقکار ماهر و مجرب انجام شود. نصب نادرست میتواند باعث عملکرد نادرست محافظ جان و ایجاد مشکلات شود.
- اتصالات محکم: تمام اتصالات محافظ جان باید به صورت محکم و مطمئن برقرار شوند. اتصالات شل میتوانند باعث افزایش مقاومت و گرم شدن سیمها شوند.
- محل نصب مناسب: محافظ جان باید در مکانی خشک و خنک نصب شود و از آن در برابر ضربه و رطوبت محافظت شود.
- نگهداری منظم از محافظ جان
- تمیز کردن: به صورت دورهای گرد و غبار و آلودگیهای روی محافظ جان را پاک کنید.
- بازرسی: به صورت دورهای اتصالات و عملکرد محافظ جان را بررسی کنید.
- تست عملکرد: با استفاده از دکمه تست یا ابزارهای مخصوص، عملکرد محافظ جان را به صورت دورهای بررسی کنید.
- جلوگیری از اضافه بار مدار
- توزیع مناسب بار: بار را به صورت مساوی بین مدارهای مختلف تقسیم کنید.
- استفاده از سیمهای با مقطع مناسب: از سیمهایی با مقطع مناسب برای انتقال جریان استفاده کنید.
- نصب فیوز مناسب: فیوز مناسب را برای هر مدار انتخاب کنید تا از اضافه بار جلوگیری شود.
- زمین کردن مناسب تجهیزات
- سیستم زمینینگ موثر: داشتن یک سیستم زمینینگ مناسب، از نشت جریان به زمین جلوگیری کرده و از بروز مشکلات ناشی از آن جلوگیری میکند.
- اتصال صحیح زمین: تمام تجهیزات الکتریکی باید به صورت صحیح به سیستم زمین متصل شوند.
چرا محافظ جان من میپرد؟
یکی از شایعترین سوالاتی که در مورد محافظ جان سه فاز پرسیده میشود، علت پریدن مکرر آن است. دلایل مختلفی برای این مشکل وجود دارد که برخی از آنها عبارتند از:
- اضافه بار: بیش از حد به مدار برق وصل شده است.
- اتصال کوتاه: تماس مستقیم بین سیمهای برق با ولتاژهای مختلف.
- نشت جریان به زمین: وجود مسیر نشت جریان به زمین به دلیل عایقبندی نامناسب یا آسیبدیدگی سیمها.
- نوسانات ولتاژ: تغییرات ناگهانی و شدید ولتاژ شبکه برق.
- خرابی تجهیزات: خرابی لوازم برقی متصل به مدار.
- مشکل در خود محافظ جان: ممکن است محافظ جان به دلیل نقص فنی یا عمر مفید کم، به درستی کار نکند.
- برای رفع این مشکل، باید علت اصلی را پیدا کرده و آن را برطرف کنید. برای تشخیص دقیق علت، بهتر است از یک متخصص برق کمک بگیرید.
چگونه میتوان عمر مفید محافظ جان را افزایش داد؟
برای افزایش عمر مفید محافظ جان، نکات زیر را رعایت کنید:
- نصب صحیح: محافظ جان باید توسط یک برقکار ماهر و مطابق با استانداردهای مربوطه نصب شود.
- محل نصب مناسب: محافظ جان را در مکانی خشک و خنک نصب کنید و از آن در برابر ضربه و رطوبت محافظت کنید.
- نگهداری منظم: به صورت دورهای محافظ جان را تمیز کرده و اتصالات آن را بررسی کنید.
- جلوگیری از اضافه بار: از اضافه بار کردن مدار خودداری کنید.
- استفاده از تجهیزات با کیفیت: از تجهیزات الکتریکی با کیفیت استفاده کنید.
آیا میتوان از محافظ جان دست دوم استفاده کرد؟
استفاده از محافظ جان دست دوم توصیه نمیشود. زیرا:
- تاریخ تولید: ممکن است عمر مفید محافظ جان به پایان رسیده باشد.
- تصادم داخلی: ممکن است در اثر ضربه یا عوامل محیطی، اجزای داخلی محافظ جان آسیب دیده باشند.
- عدم گارانتی: در صورت بروز مشکل، گارانتی برای محافظ جان دست دوم وجود ندارد.
- بهتر است از یک محافظ جان نو و با کیفیت استفاده کنید تا از ایمنی خود و تجهیزاتتان اطمینان حاصل کنید.
تفاوت بین فیوز و محافظ جان چیست؟
فیوز و محافظ جان هر دو برای محافظت از مدارهای الکتریکی استفاده میشوند، اما عملکرد و نحوه کار آنها متفاوت است. فیوز در برابر اضافه بار عمل میکند، در حالی که محافظ جان در برابر نشت جریان به زمین حساس است.
آیا میتوان از محافظ جان برای محافظت از لوازم الکترونیکی حساس استفاده کرد؟
بله، با انتخاب محافظ جان مناسب با ویژگیهای مدار و تجهیزات، میتوان از لوازم الکترونیکی حساس نیز محافظت کرد.
چه زمانی باید محافظ جان را تعویض کرد؟
اگر محافظ جان به طور مکرر عمل کند، یا اگر به آن ضربه وارد شده باشد، یا اگر عمر مفید آن به پایان رسیده باشد، باید آن را تعویض کرد.
