آموزش پلاک خوانی کنتاکتور | راهنمای تخصصی تشخیص کد، ولتاژ، جریان و دسته کاری

در برق صنعتی، شناخت صحیح از تجهیزات کنترلی مانند کنتاکتور اشنایدر برای انتخاب دقیق و ایمن اهمیت بالایی دارد. یکی از مؤثرترین مهارت‌هایی که هر تکنسین یا مهندس برق باید بداند، پلاک‌خوانی کنتاکتور اشنایدر است. پلاک، شناسنامه فنی دستگاه محسوب می‌شود و شامل اطلاعات حیاتی مثل جریان، ولتاژ، نوع بوبین و دسته‌بندی کاری (AC1، AC3 و…) است.

در این مقاله از سایت آرتا صنعت، نمایندگی اشنایدر در لاله زار، به‌صورت گام‌به‌گام آموزش پلاک‌ خوانی کنتاکتور را توضیح می‌دهیم، تمام علائم و کدهای آن را بررسی می‌کنیم و سپس یک نمونه واقعی از پلاک کنتاکتور اشنایدر را تحلیل خواهیم کرد تا بتوانید در انتخاب و نصب، تصمیم درستی بگیرید.

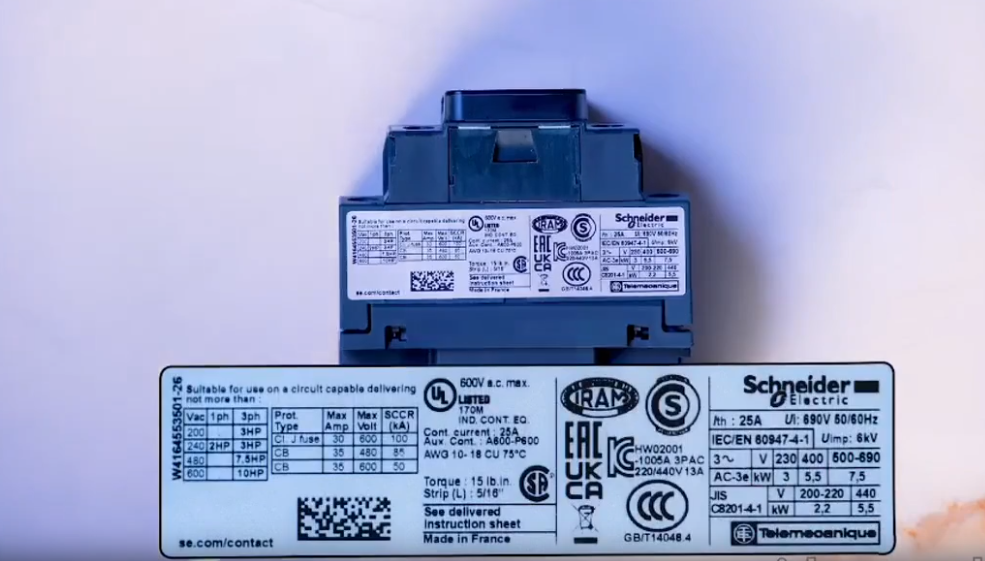

پلاک کنتاکتور چیست؟

پلاک کنتاکتور بخشی است که روی بدنه محصول حک شده و اطلاعات فنی مانند جریان نامی (In)، ولتاژ بوبین (Coil Voltage)، قدر تحمل جریان (AC3، AC1)، تعداد پل‌ها (Poles)، کلاس حفاظتی (IP)، و کد مدل را شامل می‌شود. توانایی خواندن این پلاک، تضمین می‌کند کنتاکتور را مطابق با کاربرد (مثلا راه‌اندازی موتور یا بار مقاومتی) انتخاب کرده‌اید.

اهمیت پلاک‌ خوانی کنتاکتور اشنایدر

در سیستم‌های فرمان و کنترل صنعتی، انتخاب اشتباه کنتاکتور می‌تواند موجب آسیب به موتور، سوختن بوبین یا جوش‌خوردن کنتاکت‌ها شود. با پلاک‌خوانی صحیح کنتاکتور می‌توان اطمینان یافت که دستگاه انتخابی با نوع بار، ولتاژ شبکه و توان موتور کاملاً هماهنگ است. این موضوع نه‌تنها از خرابی‌های پرهزینه جلوگیری می‌کند بلکه باعث افزایش عمر سیستم می‌شود.

اجزای پلاک کنتاکتور و معنی علائم مهم

در فرآیند پلاک‌ خوانی کنتاکتور اشنایدر باید با نمادهای روی پلاک آشنا باشید. این نمادها اطلاعاتی درباره عملکرد الکتریکی و مکانیکی دستگاه ارائه می‌دهند.

اجزای اصلی پلاک

1. کد یا شماره مدل کنتاکتور (مثلاً LC1D18، LC1D95)

2. جریان نامی (Ie یا Ith)

3. ولتاژ نامی مدار قدرت (Ue)

4. فرکانس کاری (Hz)

5. دسته بهره‌برداری (AC-1، AC-3 و غیره)

6. ولتاژ بوبین (Uc)

7. تعداد پل‌های قدرت (3P یا 4P)

8. کد استاندارد ساخت (مانند IEC 60947-4-1)

 مراحل پلاک‌ خوانی عملی کنتاکتور

1. سایت بدنه کنتاکتور را بررسی کنید، پلاک باید خوانا و بدون خراش باشد.

2. ولتاژ بوبین را چک کنید — مطمئن شوید با منبع تغذیه مطابقت دارد.

3. جریان نامی (In) را با جریان بار مقایسه کنید.

4. دسته کاری روی پلاک را بخوانید — اگر راه‌اندازی موتور دارید حتماً AC-3 باشد.

5. تعداد پل‌ها (Pol) را بررسی کنید — آیا سه فاز نیاز دارید یا تک‌فاز؟

6. کلاس حفاظتی (IP) را بررسی کنید — محیط نصب شما خشک است یا مرطوب؟

7. تاریخ ساخت و برند را کنترل کنید — اطمینان حاصل کنید محصول اصلی و مورد اعتماد باشد.

مفهوم علائم رایج در پلاک‌ خوانی کنتاکتور

• Ue (Rated Operational Voltage): ولتاژ نامی مدار قدرت، مثلاً 400V AC.

• Ie (Rated Operational Current): جریان مجاز در ولتاژ مشخص.

• AC1 / AC3: نوع بار – AC1 برای بار مقاومتی و AC3 برای موتور القایی.

• Uc: ولتاژ تغذیه بوبین یا مدار فرمان.

• Ui: ولتاژ عایق نامی، بیانگر مقاومت عایقی دستگاه در برابر اضافه ولتاژ.

• کد بوبین اشنایدر: مثلاً F7 (برای 110V AC) یا P7 (برای 230V AC).

UI و Uimp یعنی چی؟ (در کنتاکتور)

(مناسب برای اضافه کردن به مقاله و بهبود سئو)

UI چیست؟

UI مخفف Rated Insulation Voltage یا ولتاژ عایقی نامی است. این مقدار نشان می‌دهد که عایق داخلی کنتاکتور تا چه ولتاژی را بدون شکست عایقی تحمل می‌کند.

یعنی چه؟

اگر روی پلاک نوشته باشد:

UI = 690V

این یعنی عایق‌بندی داخلی کنتاکتور می‌تواند تا 690 ولت را در شرایط استاندارد تحمل کند و در برابر ضربه‌های ولتاژ، جرقه و قوس الکتریکی ایمن است.

 نقش UI در انتخاب کنتاکتور

• برای شبکه‌های صنعتی با نوسان زیاد → UI بالاتر بهتر است

• برای تابلوهای قدرت → UI مهم‌تر می‌شود

• برای ایمنی اپراتور و جلوگیری از برق‌گرفتگی اهمیت دارد


 Uimp چیست؟

Uimp مخفف Impulse Withstand Voltage یا ولتاژ ضربه‌ای قابل تحمل است.

این مقدار نشان می‌دهد کنتاکتور در برابر پالس‌های لحظه‌ای ولتاژ (Surge) مثل:

• صاعقه

• کلیدزنی موتور

• قطع و وصل‌های شدید برق

• رعد و برق داخل شبکه


چه مقدار تحمل دارد.

مثال

اگر روی پلاک نوشته باشد:

Uimp = 8kV

یعنی کنتاکتور می‌تواند پالس لحظه‌ای تا 8000 ولت را بدون آسیب تحمل کند.

تفاوت UI و Uimp چیست؟ (جدول مقایسه)

بررسی پلاک‌ خوانی کنتاکتور در یک نمونه واقعی

برای درک بهتر نحوه خواندن پلاک کنتاکتور ، یک نمونه واقعی از سری TeSys D را بررسی می‌کنیم.

روی بدنه کنتاکتور نوشته شده است: LC1D95E7 P7

تفسیر مرحله‌به‌مرحله کدها

• LC1D: نشان‌دهنده سری TeSys D از کنتاکتورهای اشنایدر است.

• 95: جریان نامی در دسته AC3 برابر با ۹۵ آمپر (تقریباً برای موتوری با توان ۴۵ کیلووات در ۴۰۰ ولت).

• E7: مشخصه نوع ساخت و خصوصیات بوبین.

• P7: کد بوبین ۲۳۰ ولت AC در فرکانس ۵۰/۶۰ هرتز.

مشخصات فنی درج‌شده روی پلاک

• AC3 = 95A / 400V → مناسب برای موتورهای سه‌فاز.

• AC1 = 125A / 400V → برای بارهای مقاومتی.

• Uc = 230V AC → ولتاژ بوبین مدار فرمان.

• فرکانس = 50/60Hz

• 3P + NO/NC → سه پل قدرت و یک کنتاکت کمکی باز/بسته.


برای مشاهده مشخصات بیشتر و مدل‌های مختلف می‌توانید به کنتاکتور اشنایدر در وب‌سایت آرتا صنعت مراجعه کنید.

نکات کاربردی در پلاک‌خوانی کنتاکتور

1. مقایسه جریان بار با Ie: اگر جریان بار از Ie بیشتر باشد، کنتاکتور زودتر آسیب می‌بیند.

2. تطبیق ولتاژ مدار قدرت با Ue: ولتاژ نامی سیستم باید با مقدار درج‌شده روی پلاک برابر باشد.

3. بررسی دسته کاری: برای موتور از AC3 استفاده کنید، نه AC1.

4. توجه به شرایط محیطی: در دماهای بالا یا قطع‌وبست مداوم، از کنتاکتوری با ظرفیت بالاتر استفاده کنید.

5. بررسی کد بوبین اشنایدر: مثلا P7 برای 230V AC، F7 برای 110V AC، یا Q7 برای 24V DC.

جدول مقایسه مدل‌های رایج کنتاکتور

نکته: این مقادیر برای مثال هستند؛ حتماً پلاک خواسته شده را چک نمایید.

اشتباهات رایج در پلاک‌خوانی کنتاکتور

• اشتباه در تشخیص دسته AC1 و AC3

• انتخاب بوبین با ولتاژ ناهماهنگ با مدار فرمان

• نادیده‌گرفتن جریان هجومی راه‌اندازی موتور

• اتکا فقط به پلاک و نادیده گرفتن شرایط محیطی

• عدم توجه به دفعات عملکرد (تعداد سیکل در ساعت)

پرسش‌های متداول کاربران در زمینه پلاک خوانی کنتاکتور

 آیا ولتاژ بوبین می‌تواند متفاوت با مقدار روی پلاک باشد؟

خیر. ولتاژ بوبین باید دقیقاً مطابق مقدار درج‌شده روی پلاک باشد تا طول عمر و عملکرد کنتاکتور تضمین شود.

 اگر دسته کاری (Utilisation category) اشتباه باشد چه می‌شود؟

اگر به‌جای AC-3 مدل AC-1 انتخاب شود، در راه‌اندازی موتور احتمال سوختن کنتاکتور یا کاهش عمر آن وجود دارد.

 آیا کنتاکتور با بدنه برنجی می‌تواند در محیط‌های مرطوب نصب شود؟

بله، اما حتماً باید درجه حفاظتی IP بالا (مثلاً IP65 یا IP67) داشته باشد و اورینگ EPDM باشد.

چگونه مطمئن شوم محصول اصلی اشنایدر را خریداری می‌کنم؟

پاسخ: به شماره سریال، هولوگرام، بسته‌بندی و منطبق‌بودن با استانداردها توجه کنید؛ در صورت شک از فروشنده درخواست اصالت کنید.

آیا می‌توانم جریان نامی (In) را با ۱۰٪ کمتر از جریان بار انتخاب کنم؟

توصیه نمی‌شود؛ جریان نامی باید حداقل برابر یا بیشتر از جریان واقعی بار باشد تا عمر مفید تامین شود.

چه زمانی باید کنتاکتور را تعویض کنم؟

اگر تعداد کلیدزنی‌ها بسیار زیاد شده یا تماس‌ها سیاه شده‌اند و عملکرد صحیح ندارند، زمان تعویض است.

نتیجه‌گیری

پلاک‌خوانی کنتاکتور یکی از مراحل کلیدی برای اطمینان از عملکرد صحیح و طول عمر تجهیزات است. با استفاده از این راهنمای جامع، شما می‌توانید با اطمینان بیشتری مدل مناسب را انتخاب، نصب و بهره‌برداری کنید. انتخاب صحیح کنتاکتور از برند اشنایدر و بررسی دقیق پلاک، به کاهش هزینه‌های تعمیر و نگهداری کمک خواهد کرد. همچنین، تیم آرتا صنعت آماده است تا در انتخاب، تامین و نصب تجهیزات فنی به شما یاری دهد.
