راهنمای کامل نصب، تنظیم و سیم‌کشی پرشر سوئیچ | بررسی انواع و مدار عملکرد

پرشر سوئیچ (Pressure Switch) یکی از تجهیزات کلیدی در سیستم‌های کنترل فشار است که نقش حیاتی در ایمنی، عملکرد بهینه و طول عمر تجهیزات صنعتی دارد. این مقاله از وب‌سایت آرتا صنعت به‌صورت تخصصی و گام‌به‌گام به بررسی نحوه نصب، سیم‌کشی، مدار و تنظیم پرشر سوئیچ می‌پردازد تا کاربران فنی بتوانند با اطمینان کامل از آن در پروژه‌های خود استفاده کنند.

پرشر سوئیچ چیست و چگونه عمل می‌کند؟

پرشر سوئیچ یا کلید کنترل فشار، ابزاری است که فشار سیستم را حس کرده و هنگام رسیدن به حد مشخص، مدار برق را باز یا بسته می‌کند. این عمل می‌تواند باعث روشن یا خاموش شدن پمپ، کمپرسور یا فعال شدن سیستم هشدار شود.

به عنوان مثال:

• در فشار پایین، کنتاکت بسته شده و پمپ روشن می‌شود.

• در فشار بالا، کنتاکت باز شده و پمپ خاموش می‌شود.

عملکرد ساده، دوام بالا و قیمت مناسب باعث شده پرشر سوئیچ در اغلب سیستم‌های پمپ آب، کمپرسور باد، چیلر، دیگ بخار و خطوط هیدرولیک به کار رود.

برای خرید پرشر سوئیچ دانفوس اصل از سایت آرتا صنعت می توانید روی کلمه لینک شده کلیک کنید.

انواع پرشر سوئیچ و کاربرد آن‌ها

الف) پرشر سوئیچ مکانیکی:

دارای فنر و دیافراگم داخلی است، بدون نیاز به تغذیه برق کار می‌کند و برای کنترل پمپ آب یا کمپرسورهای ساده مناسب است.

ب) پرشر سوئیچ الکترونیکی:

با سنسور فشار و نمایشگر دیجیتال عمل می‌کند و برای سیستم‌های دقیق و PLC کاربرد دارد.

ج) پرشر سوئیچ هیدرولیکی:

مناسب فشارهای بالا تا ۴۰۰ بار، در ماشین‌آلات سنگین و خطوط روغن صنعتی.

د) پرشر سوئیچ دیفرانسیلی:

اختلاف فشار بین دو نقطه را اندازه می‌گیرد و در سیستم‌های تهویه، فیلترها و کلین‌روم‌ها کاربرد دارد.

مشاهده و خرید پرشر سوئیچ شم در سایت آرتا صنعت

مراحل نصب پرشر سوئیچ

برای نصب صحیح پرشر سوئیچ مراحل زیر را دنبال کنید:

1. انتخاب محل مناسب: محل نصب باید خشک، دور از حرارت و قابل دسترسی باشد.

2. قطع فشار سیستم: پیش از نصب، مسیر فشار را تخلیه کنید تا ایمنی حفظ شود.

3. نصب مکانیکی: با استفاده از نوار تفلون و آچار مناسب، اتصال پرشر سوئیچ را به خط فشار ببندید.

4. توجه به جهت جریان: فلش روی بدنه پرشر سوئیچ باید در جهت حرکت سیال باشد.

5. آب‌بندی و تست نشت: پس از نصب، سیستم را تحت فشار قرار دهید و با کف صابون نشتی را بررسی کنید.

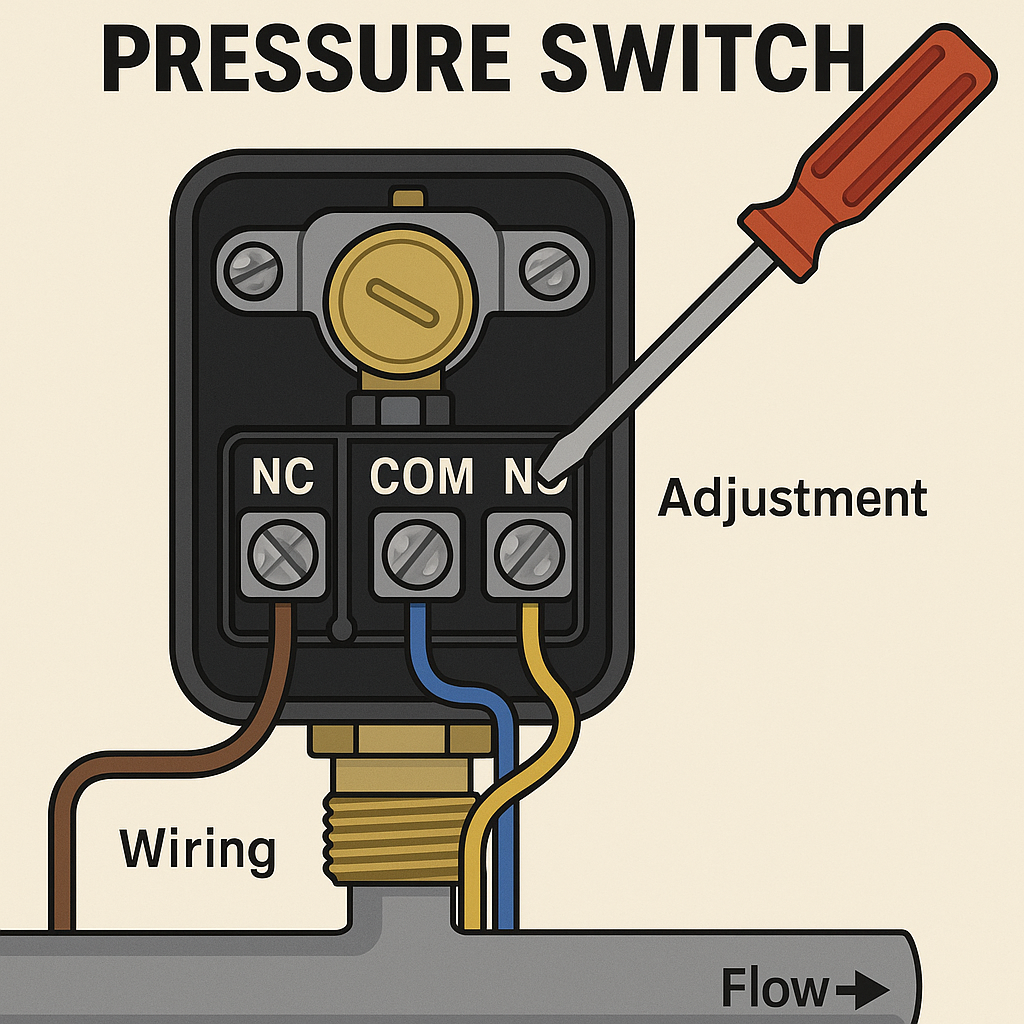

سیم‌کشی و نحوه نصب برق پرشر سوئیچ

پرشر سوئیچ دارای سه ترمینال اصلی است:

• COM (مشترک): ورودی تغذیه یا فاز مشترک

• NO (نرمال باز): در حالت عادی باز و با افزایش فشار بسته می‌شود

• NC (نرمال بسته): در حالت عادی بسته و با افزایش فشار باز می‌شود


مراحل سیم‌کشی:

1. برق سیستم را به‌طور کامل قطع کنید.

2. سیم فاز را به COM متصل کنید.

3. خروجی فرمان را بسته به نوع عملکرد (روشن یا خاموش شدن پمپ) به NO یا NC وصل نمایید.

4. سیم ارت را به بدنه فلزی دستگاه وصل کنید.

5. از کابل استاندارد (مثلاً ۱.۵ میلی‌متر مربع) و ترمینال‌بندی ایمن استفاده نمایید.


نکته: در مدارهای سه‌فاز، پرشر سوئیچ در بخش فرمان کنتاکتور نصب می‌شود، نه در مسیر قدرت.

مدار عملکرد پرشر سوئیچ

مدار پرشر سوئیچ در حالت ساده شامل یک کلید فشار است که به بوبین کنتاکتور متصل می‌شود. با کاهش فشار، کنتاکت بسته شده و بوبین تحریک می‌گردد، در نتیجه پمپ یا کمپرسور روشن می‌شود. هنگامی که فشار به مقدار تعیین‌شده برسد، کنتاکت باز شده و دستگاه خاموش می‌گردد.

در مدارهای پیشرفته‌تر، پرشر سوئیچ ممکن است با رله‌های حرارتی یا کنترل سطح ترکیب شود تا حفاظت بیشتری از تجهیزات انجام گیرد.

روش تنظیم پرشر سوئیچ (Cut-in و Cut-out)

برای تنظیم پرشر سوئیچ مراحل زیر را انجام دهید:

1. برق سیستم را قطع کنید.

2. درپوش بالایی پرشر سوئیچ را باز کنید.

3. دو پیچ تنظیم مشاهده می‌شود:

   • پیچ بزرگ‌تر برای تعیین فشار قطع (Cut-out)

   • پیچ کوچک‌تر برای تعیین اختلاف فشار (Cut-in)
4. با چرخاندن ساعت‌گرد پیچ‌ها فشار افزایش و با چرخش پادساعت‌گرد کاهش می‌یابد.

5. پس از تنظیم، سیستم را روشن کنید و عملکرد را آزمایش نمایید.

نکته تخصصی:

برای پمپ‌های چندطبقه، اختلاف فشار نباید بیش از ۲ بار باشد تا از ضربه قوچ و نوسان فشار جلوگیری شود.

نکات ایمنی و عیب‌یابی

• همیشه قبل از تنظیم یا تعمیر پرشر سوئیچ برق سیستم را قطع کنید.

• اگر پمپ مرتباً روشن و خاموش می‌شود، فاصله بین فشار قطع و وصل را افزایش دهید.

• در صورت نشتی، از نوار تفلون مرغوب یا اتصالات استاندارد استفاده کنید.

• اگر پرشر سوئیچ عمل نمی‌کند، احتمال خرابی دیافراگم یا کنتاکت داخلی وجود دارد و باید تعویض شود.

• در محیط‌های مرطوب، از پرشر سوئیچ با درجه حفاظت IP65 استفاده نمایید.
