آموزش تخصصی نصب کلید محافظ جان (RCCB) + نقشه و نکات فنی کامل

چرا آموزش نصب کلید محافظ جان اهمیت دارد؟

در دنیای برق ساختمان و برق صنعتی، ایمنی همیشه در اولویت است. یکی از مهم‌ترین تجهیزاتی که نقش مستقیمی در حفظ جان انسان‌ها و جلوگیری از آتش‌سوزی دارد، کلید محافظ جان (RCCB) است.

با وجود اینکه بسیاری از برقکاران از اهمیت این کلید اطلاع دارند، اما هنوز در پروژه‌های زیادی مشاهده می‌شود که نصب آن به‌صورت نادرست انجام می‌گیرد یا به‌طور کلی استفاده نمی‌شود.

هدف از آموزش نصب کلید محافظ جان این است که هر تکنسین برق بتواند با شناخت کامل نحوه عملکرد، نقشه سیم‌کشی، روش تست و محل نصب صحیح، مدار را به شکل استاندارد اجرا کند.

کلید محافظ جان با مقایسه جریان رفت (فاز) و برگشت (نول)، هرگونه نشتی جریان به زمین یا بدنه فلزی تجهیزات را شناسایی کرده و مدار را در کسری از ثانیه قطع می‌کند. این واکنش سریع، جان انسان را در برابر برق‌گرفتگی و وسایل برقی را در برابر آسیب محافظت می‌کند.

بنابراین، یادگیری صحیح و مرحله‌به‌مرحله نصب این کلید نه‌تنها برای برقکاران بلکه برای هر فردی که در زمینه نگهداری تجهیزات برقی فعالیت دارد، یک ضرورت است. در ادامه، به صورت تخصصی و فنی، به بررسی نقشه‌ها، نحوه نصب و نکات مهم ایمنی در نصب کلید محافظ جان در آرتا صنعت نمایندگی اشنایدر خواهیم پرداخت.

کلید محافظ جان چیست و چگونه عمل می‌کند؟

کلید محافظ جان (RCCB) وسیله‌ای حفاظتی است که با مقایسه جریان عبوری از فاز و نول، هرگونه نشتی جریان را تشخیص داده و مدار را قطع می‌کند. اگر بخشی از جریان از مسیر دیگری (مثل زمین یا بدنه فلزی) عبور کند، اختلاف بین جریان فاز و نول ایجاد می‌شود و کلید در کمتر از ۰٫۳ ثانیه برق را قطع می‌کند.

⚙️ انواع و حساسیت‌های کلید محافظ جان

طبق استاندارد IEC 61008، حساسیت‌های معمول عبارت‌اند از:

• ۳۰ میلی‌آمپر → حفاظت از جان انسان
• ۱۰۰ تا ۳۰۰ میلی‌آمپر → حفاظت از تجهیزات

انواع متداول:

• Type AC: فقط جریان متناوب
• Type A: متناوب و پالسی DC (مناسب کولر و اینورترها)
• Type B: مخصوص مصارف صنعتی DC

برای مشاهده و خرید انواع کلید محافظ جان اشنایدر اصل می توانید وارد صفحه دسته بندی آرتا صنعت شوید.

محل نصب کلید محافظ جان در تابلو برق و ساختمان

محل نصب کلید محافظ جان نقش بسیار مهمی در عملکرد درست و ایمن آن دارد. این کلید باید در جایی نصب شود که بتواند از تمام مدارهای خروجی محافظت کند و در عین حال دسترسی به آن برای تست و سرویس آسان باشد.

⚙️ محل استاندارد نصب کلید محافظ جان

در تابلو برق اصلی ساختمان:

درست بعد از کلید مینیاتوری اصلی یا فیوز ورودی و قبل از تقسیم برق بین مدارها نصب می‌شود. این محل بهترین نقطه برای حفاظت کل سیستم است.

در تابلوهای فرعی یا واحدها:

در ساختمان‌های چندطبقه یا دارای چند مصرف‌کننده، نصب یک محافظ جان مجزا برای هر طبقه یا تابلو فرعی باعث جلوگیری از قطع هم‌زمان همه مدارها می‌شود.

⚡ نکات فنی هنگام انتخاب محل نصب

• کلید باید در محیط خشک و خنک نصب شود (دور از بخار، باران یا تابش مستقیم آفتاب).
• فضای اطراف آن برای عبور کابل و تست دوره‌ای کافی باشد.
• شینه نول هر محافظ جان باید جدا باشد تا تریپ اشتباه رخ ندهد.
• سیم ارت مستقیماً به شینه ارت تابلو وصل شود، نه از مسیر محافظ جان.

در تابلوهای صنعتی بزرگ، بهتر است برای هر گروه بار (روشنایی، پریز، موتور) یک محافظ جان جداگانه نصب شود.

📌 نکته مهم: در صورت استفاده از چند محافظ جان در یک تابلو، اتصال نول‌ها به شینه مشترک باعث عملکرد اشتباه کلید می‌شود. بنابراین، همیشه برای هر محافظ جان شینه نول اختصاصی در نظر بگیرید.

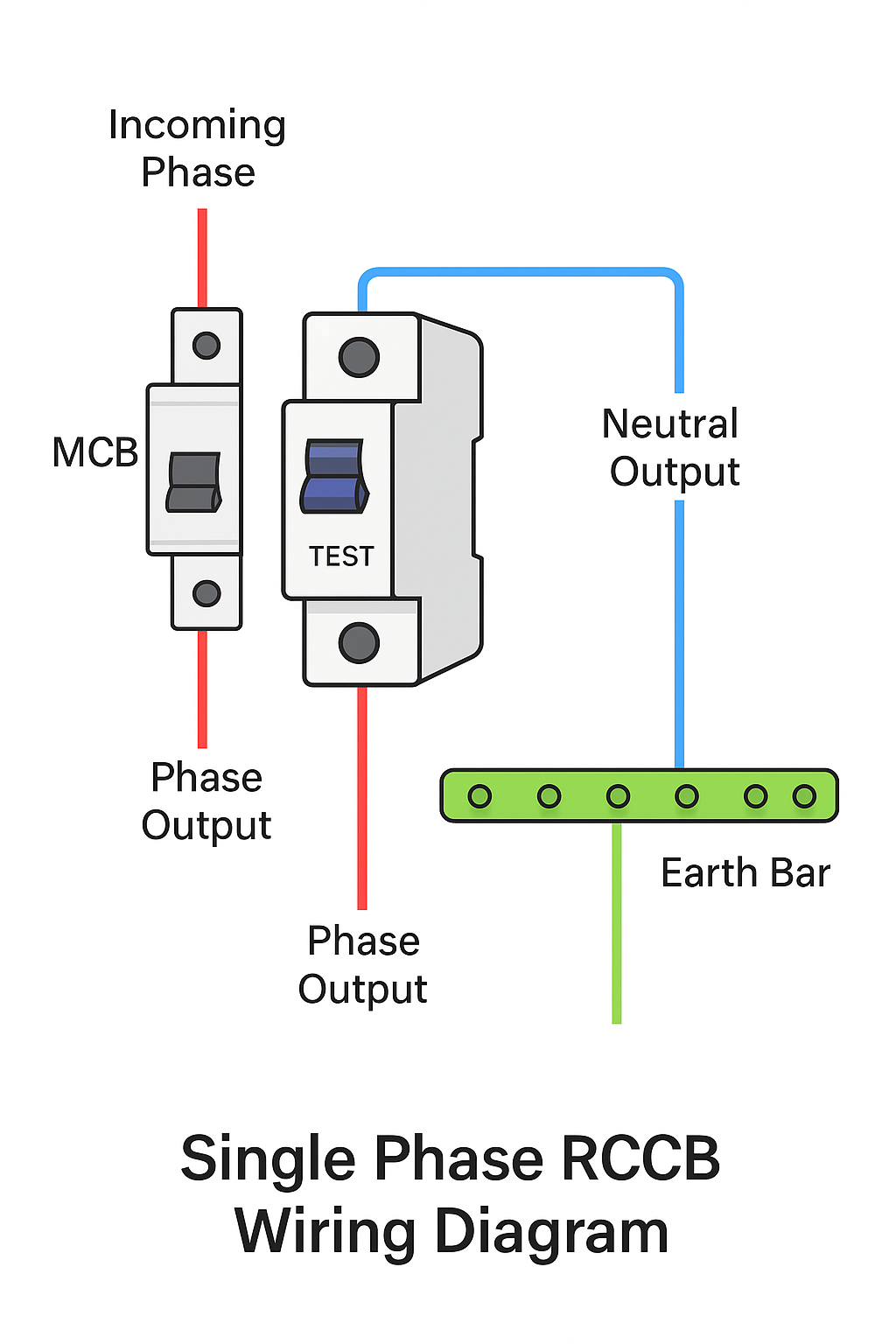

نقشه نصب کلید محافظ جان تک فاز (به همراه توضیح فنی کامل)

در سیستم‌های برق خانگی یا تک‌فاز (۲۳۰ ولت AC)، کلید محافظ جان به‌صورت سری در مسیر فاز و نول اصلی نصب می‌شود تا از تمام مدارهای خروجی حفاظت کند. درک صحیح نقشه سیم‌کشی در این مرحله بسیار مهم است، چون کوچک‌ترین اشتباه باعث قطع بی‌مورد یا عدم عملکرد صحیح محافظ جان می‌شود.

⚙️ اجزای مدار تک فاز

• فاز (L): سیم حامل جریان رفت
• نول (N): مسیر برگشت جریان
• ارت (⏚): مسیر ایمنی برای تخلیه نشتی یا اتصال بدنه

📊 مراحل نصب کلید محافظ جان تک فاز

• قطع برق اصلی تابلو برای اطمینان از ایمنی کار.
• اتصال سیم فاز ورودی از کلید مینیاتوری اصلی به ترمینال ورودی کلید محافظ جان (علامت L یا IN).
• اتصال سیم نول ورودی از شینه نول ورودی به ترمینال N کلید محافظ جان.
• خروجی فاز و نول از ترمینال‌های خروجی (LOAD یا OUT) به شینه‌های خروجی یا فیوزهای فرعی منتقل شود.
• اتصال سیم ارت مستقیم به شینه ارت تابلو (از مسیر محافظ جان عبور نکند).
• در پایان، با فشردن دکمه TEST عملکرد محافظ جان بررسی شود. اگر مدار قطع شد، عملکرد درست است.

⚠️ اشتباهات رایج در نصب محافظ جان تک فاز

• اشتراک نول چند مدار مختلف → باعث تریپ اشتباه می‌شود.
• عبور نول از مسیر جدا از محافظ جان → کلید عمل نخواهد کرد.
• عدم اتصال صحیح ارت → کاهش ایمنی و خطر برق‌گرفتگی.
• اشتباه در ورودی/خروجی کلید → مدار بدون حفاظت واقعی باقی می‌ماند.

💡 نکته کاربردی برای برقکاران

در تابلوهای جدید بهتر است پس از کلید مینیاتوری اصلی، ابتدا محافظ جان نصب شود و خروجی آن به فیوزهای فرعی برود؛ این چیدمان باعث حفاظت تمام مدارها در برابر نشتی جریان می‌شود و در صورت خطا در یکی از خطوط، فقط همان مدار توسط فیوز مربوطه قطع می‌گردد.

مشاهده انواع کلید مینیاتوری اشنایدر و کسب اطلاعات بیشتر درباره این کلید

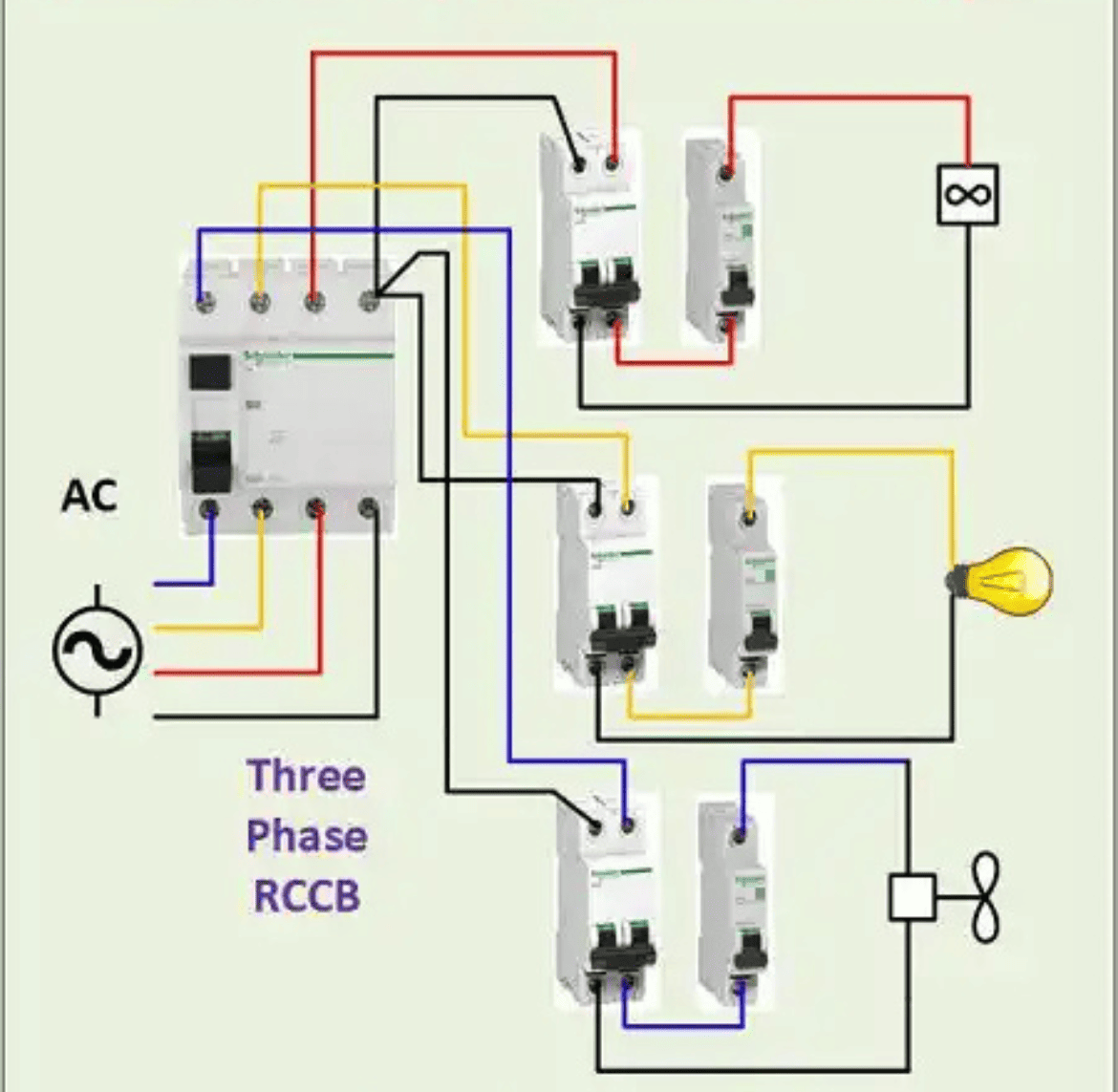

نقشه نصب کلید محافظ جان سه فاز (در تابلوهای صنعتی و کارگاهی)

در سیستم‌های سه‌فاز که معمولاً در کارگاه‌ها، کارخانه‌ها و تابلوهای صنعتی استفاده می‌شوند، کلید محافظ جان سه فاز نقش مهمی در حفاظت تجهیزات و افراد در برابر نشتی جریان دارد.

این کلید، چهار ورودی دارد (سه فاز + یک نول) و باید به‌درستی در مسیر برق ورودی نصب شود تا عملکرد آن دقیق باشد.

⚙️ اجزای مدار سه‌فاز

• سه فاز (L1، L2، L3): مسیرهای جریان رفت
• نول (N): مسیر برگشت جریان
• ارت (⏚): مسیر ایمنی جهت تخلیه نشتی جریان به زمین

⚡ مراحل نصب کلید محافظ جان سه فاز

• قطع برق ورودی تابلو برای ایمنی کامل.
• اتصال سه سیم فاز ورودی از کلید اصلی یا فیوز سه‌فاز به ترمینال‌های بالایی کلید محافظ جان (L1، L2، L3).
• اتصال سیم نول ورودی به ترمینال N بالای محافظ جان.
• خروجی سه فاز و نول از ترمینال‌های پایینی (LOAD یا OUT) به مصرف‌کننده‌ها یا فیوزهای فرعی منتقل شود.
• سیم ارت به شینه ارت تابلو متصل گردد (بدون عبور از محافظ جان).
• تست عملکرد با دکمه TEST برای اطمینان از صحت نصب انجام شود.

📊 نکات فنی در نقشه نصب سه فاز

برای هر محافظ جان سه‌فاز، شینه نول جداگانه استفاده کنید تا تداخل بین مدارها پیش نیاید.

نوع کلید را بر اساس بار انتخاب کنید:

• 30 mA: حفاظت نفرات
• 100–300 mA: حفاظت تجهیزات صنعتی
• در بارهای موتوری، از مدل‌های Type A یا Type B استفاده شود تا جریان‌های پالسی یا DC نیز تشخیص داده شوند.
• در تابلوهایی که چند مدار جدا دارند، برای هر مدار یک محافظ جان مجزا در نظر بگیرید.

⚠️ اشتباهات رایج در نصب کلید محافظ جان سه‌فاز

• اشتباه در ترتیب فازها (باعث تریپ لحظه‌ای هنگام کار موتور می‌شود).
• اتصال نول چند مدار مختلف به یک شینه مشترک.
• عدم انتخاب جریان نشتی مناسب برای محیط صنعتی (نشتی زیاد کابل‌ها باعث قطع مکرر می‌شود).

طریقه نصب کلید محافظ جان اشنایدر (Schneider RCCB)

برند اشنایدر الکتریک (Schneider Electric) یکی از معتبرترین تولیدکنندگان تجهیزات حفاظتی در جهان است. کلید محافظ جان‌های اشنایدر به‌خاطر دقت بالا، عملکرد سریع و عمر طولانی در پروژه‌های صنعتی و ساختمانی بسیار محبوب هستند. در ادامه، طریقه نصب صحیح کلید محافظ جان اشنایدر را به‌صورت فنی و مرحله‌به‌مرحله بررسی می‌کنیم.

⚙️ مراحل نصب کلید محافظ جان اشنایدر

• قطع برق ورودی تابلو و اطمینان از نبود جریان در مدار.
• اتصال سیم فاز ورودی به ترمینال بالایی با علامت L یا 1 (IN).
• اتصال سیم نول ورودی به ترمینال بالایی N (IN).
• از ترمینال‌های پایین (LOAD یا OUT)، فاز و نول خروجی را به مصرف‌کننده‌ها یا فیوزهای فرعی منتقل کنید.
• سیم ارت را مستقیماً به شینه ارت تابلو متصل کنید.
• با فشردن دکمه TEST (T) روی کلید، عملکرد آن را بررسی کنید. در صورت سالم بودن، مدار قطع خواهد شد.

نصب محافظ جان با کنتاکتور در تابلو برق صنعتی

در تابلوهای برق صنعتی که شامل موتورها، پمپ‌ها، هیترها و بارهای سه‌فاز هستند، استفاده از ترکیب کلید محافظ جان (RCCB) به همراه کنتاکتور و بی‌متال یکی از اصول حرفه‌ای در طراحی و ایمنی سیستم برق است.

این ترکیب علاوه بر حفاظت از افراد در برابر برق‌گرفتگی، از تجهیزات گران‌قیمت در برابر نشتی جریان، اتصال کوتاه و اضافه بار نیز محافظت می‌کند.

⚙️ هدف از نصب محافظ جان همراه با کنتاکتور

• حفاظت کامل در برابر نشتی جریان (RCCB)
• حفاظت در برابر اضافه جریان یا اتصال کوتاه (بی‌متال و کلید مینیاتوری)
• امکان قطع و وصل خودکار بار از طریق مدار فرمان (کنتاکتور)

⚡ نقشه و روش‌های نصب محافظ جان با کنتاکتور

دو روش اصلی برای نصب وجود دارد:

🔹 روش ۱: نصب محافظ جان قبل از کنتاکتور

فازها و نول از خروجی محافظ جان به ورودی کنتاکتور منتقل می‌شوند.

در صورت بروز نشتی، کلید محافظ جان مدار را کامل قطع می‌کند.

✅ مزیت: حفاظت کل سیستم
⚠️ عیب: با بروز خطا در هر بخش، تمام مدارها قطع می‌شوند.

🔹 روش ۲: نصب محافظ جان بعد از کنتاکتور

خروجی کنتاکتور به ورودی محافظ جان متصل می‌شود.

این روش زمانی استفاده می‌شود که چند مدار مجزا با یک تابلو کنترل می‌شوند.
✅ مزیت: قطع فقط همان مدار دچار نشتی
⚠️ عیب: مدار فرمان در صورت خطای نشتی ممکن است همچنان برق‌دار بماند.

🧩 نکات فنی مهم هنگام نصب

• برای سیستم‌های موتوری سه‌فاز از محافظ جان با حساسیت 100 یا 300 میلی‌آمپر استفاده کنید تا از تریپ ناگهانی جلوگیری شود.
• نوع کلید را Type A یا Type B انتخاب کنید تا در برابر نویز DC ناشی از درایو یا اینورتر مقاوم باشد.
• در مسیر فرمان (کویل کنتاکتور)، نول و فاز باید از همان محافظ جان عبور کنند تا قطع مدار کامل انجام شود.
• از شینه نول و ارت جداگانه برای هر مجموعه استفاده کنید.

⚠️ اشتباهات رایج در نصب محافظ جان با کنتاکتور

• عبور فقط فازها از محافظ جان (بدون نول) → باعث عدم عملکرد صحیح می‌شود.
• اشتراک نول چند مدار در یک محافظ جان → تریپ اشتباه.
• انتخاب جریان نشتی پایین برای بارهای صنعتی → باعث قطع مکرر مدار می‌شود.

📘 نکته تخصصی برای تابلوهای اتوماسیون: در تابلوهایی که PLC یا کنترلر دارند، توصیه می‌شود خروجی تغذیه فرمان از محافظ جان مجزا عبور کند تا خطای نشتی در مدارات قدرت، مدار فرمان را مختل نکند.

روش تست و عیب‌یابی کلید محافظ جان پس از نصب

پس از نصب کلید محافظ جان، تست عملکرد و عیب‌یابی دقیق آن از مهم‌ترین مراحل کار است. حتی اگر نصب به‌درستی انجام شده باشد، بدون تست نهایی نمی‌توان از عملکرد صحیح کلید در زمان بروز نشتی جریان مطمئن بود.

⚙️ ۱. تست عملکرد کلید محافظ جان با دکمه TEST

• روی تمام مدل‌های کلید محافظ جان یک دکمه با حرف T یا عبارت TEST وجود دارد.
• پس از وصل برق، این دکمه را فشار دهید.
• در صورت سالم بودن کلید، مدار بلافاصله قطع می‌شود.
• اگر هیچ واکنشی مشاهده نشد، باید کلید تعویض یا سیم‌کشی بررسی شود.

📌 توصیه: تست دکمه TEST باید ماهانه یک‌بار انجام شود تا از سلامت مکانیزم داخلی اطمینان حاصل گردد.

⚡ ۲. تست عملی با مقاومت یا بار مصنوعی

برای اطمینان بیشتر می‌توانید عملکرد محافظ جان را به‌صورت عملی تست کنید:

• یک مقاومت حدود ۷٫۵ کیلو اهم / ۵ وات بین فاز و ارت متصل کنید.
• اگر کلید در کسری از ثانیه قطع کرد، عملکرد آن صحیح است.
  این روش نشتی جریان حدود ۳۰ میلی‌آمپر را شبیه‌سازی می‌کند و دقیق‌تر از دکمه TEST است.

🧰 ۳. تست تخصصی با آمپرمتر نشتی (Earth Leakage Clamp Meter)

• در محیط‌های صنعتی، برای بررسی نشتی‌های جزئی، از کلمپ‌متر مخصوص نشتی جریان استفاده می‌شود.
• کلمپ را دور هم‌زمان فاز و نول قرار دهید.
• در حالت نرمال، جریان نشتی باید کمتر از ۱۰ میلی‌آمپر باشد.
• اگر مقدار بالاتر باشد (مثلاً ۲۰–۳۰mA)، باید مسیر سیم‌کشی یا تجهیزات بررسی شوند.

⚠️ ۴. عیب‌یابی در صورت قطع بی‌مورد (تریپ اشتباه)

• علت‌های رایج تریپ ناگهانی محافظ جان:
• اشتراک نول مدارهای مختلف (شایع‌ترین خطا)
• اتصال جزئی بین نول و ارت در تابلو
• وجود نشتی طبیعی در منابع تغذیه سوئیچینگ یا کولر گازی
• اتصال نادرست ورودی و خروجی محافظ جان

🔧 راه‌حل:

• هر مدار را از شینه نول مخصوص خود عبور دهید.
• مسیر سیم ارت را بررسی کنید.
• در صورت استفاده از دستگاه‌های الکترونیکی زیاد، محافظ جان با حساسیت بالاتر (۱۰۰mA) نصب کنید.

💡 ۵. نشانه‌های خرابی کلید محافظ جان

• دکمه TEST عمل نمی‌کند.
• کلید در شرایط عادی بدون دلیل قطع می‌شود.
• هنگام فشار دادن دکمه TEST، صدای قطع مکانیکی شنیده نمی‌شود.
  در این موارد، حتماً کلید باید تعویض شود، چون تعمیر آن قابل اعتماد نیست.

📘 نکته مهم: حتی اگر کلید محافظ جان در ظاهر سالم باشد، در پروژه‌های صنعتی توصیه می‌شود هر ۲ تا ۳ سال یک‌بار تعویض گردد، چون قطعات مکانیکی و الکترومغناطیسی داخلی به‌مرور دقت خود را از دست می‌دهند.

نکات اجرایی و ایمنی در نصب کلید محافظ جان

رعایت نکات اجرایی و ایمنی در هنگام نصب کلید محافظ جان، باعث افزایش طول عمر تجهیزات و جلوگیری از خطاهای عملکردی می‌شود. در این بخش، به مهم‌ترین مواردی که هر برقکار یا تکنسین باید بداند اشاره می‌کنیم 👇

⚙️ ۱. انتخاب جریان نامی مناسب

قبل از نصب، جریان نامی (In) کلید را با توجه به بار مدار انتخاب کنید:

اگر کلید با جریان کمتر از بار انتخاب شود، به‌طور ناگهانی و مکرر قطع خواهد کرد.

⚡ ۲. تفکیک فاز، نول و ارت

• فاز و نول هر مدار باید با هم از محافظ جان عبور کنند.

• سیم ارت نباید از داخل محافظ جان عبور داده شود.

• شینه نول هر محافظ جان باید جداگانه باشد تا تداخل ایجاد نشود.

🔧 ۳. استفاده از کابل و اتصالات استاندارد

• از کابل‌های مسی استاندارد با سطح مقطع مناسب استفاده کنید.

• پیچ‌های ترمینال را به اندازه‌ی کافی سفت کنید (اما بیش از حد فشار ندهید تا به ترمینال آسیب نرسد).

• در تابلوهای صنعتی از سرسیم‌های فشاری (Ferrule) برای اتصال تمیزتر استفاده کنید.

⚠️ ۴. محل نصب و شرایط محیطی

• کلید باید روی ریل DIN ۳۵ میلی‌متری نصب شود.

• از نصب در محیط‌های دارای بخار، حرارت زیاد یا گردوغبار خودداری کنید.

• فاصله مناسب از تجهیزات حرارتی مانند ترمینال ارت یا کنتاکتور حفظ شود.

• در تابلوهای فضای باز از جعبه IP54 یا IP65 استفاده کنید.

🧩 ۵. تست دوره‌ای و نگهداری

• هر ماه دکمه TEST را فشار دهید تا از عملکرد سالم کلید مطمئن شوید.

• در تابلوهای صنعتی، عملکرد محافظ جان را هر ۶ ماه یک‌بار با مولتی‌متر نشتی تست کنید.

• در صورت خرابی یا عملکرد غیرعادی، به‌هیچ‌وجه کلید را تعمیر نکنید؛ باید تعویض شود.

📘 نکته نهایی برای ایمنی کامل:

• همیشه در کنار محافظ جان از سیستم ارت استاندارد استفاده کنید.

• اگر سیستم ارت نداشته باشید، محافظ جان هنوز می‌تواند در صورت تماس بدن با بدنه فلزی برق‌دار عمل کند،

• اما وجود ارت مسیر ایمن‌تری برای تخلیه جریان فراهم می‌کند و حفاظت ۱۰۰٪ را تضمین می‌نماید.

 سؤالات متداول درباره نصب کلید محافظ جان (FAQ)

در این بخش به متداول‌ترین پرسش‌هایی که کاربران، تکنسین‌ها و برق‌کاران هنگام نصب کلید محافظ جان مطرح می‌کنند پاسخ می‌دهیم. این پرسش‌ها بر اساس تجربه فنی و استانداردهای بین‌المللی تنظیم شده‌اند تا هم از نظر آموزشی و هم سئویی ارزش بالایی برای مقاله داشته باشند 👇

❓ ۱. آیا می‌توان کلید محافظ جان را بدون ارت نصب کرد؟

بله، اما به‌صورت کامل ایمن نیست.
کلید محافظ جان حتی بدون وجود سیم ارت هم می‌تواند در صورت تماس انسان با بدنه برق‌دار مدار را قطع کند، اما اگر ارت وجود داشته باشد، جریان نشتی به زمین منتقل شده و قطع مدار سریع‌تر و مطمئن‌تر انجام می‌شود. پس بهترین حالت، نصب هم‌زمان محافظ جان + سیستم ارت استاندارد است.

❓ ۲. تفاوت کلید محافظ جان با کلید مینیاتوری چیست؟

کلید مینیاتوری (MCB) از مدار در برابر اتصال کوتاه و اضافه جریان محافظت می‌کند. کلید محافظ جان (RCCB) برای تشخیص نشتی جریان و جلوگیری از برق‌گرفتگی استفاده می‌شود. در تابلوهای استاندارد، هر دو کلید باید به‌صورت سری نصب شوند تا حفاظت کامل برقرار شود.

❓ ۳. چرا کلید محافظ جان مدام قطع می‌کند؟

قطع مکرر محافظ جان (تریپ بی‌مورد) معمولاً به دلایل زیر رخ می‌دهد:

• اشتراک نول چند مدار مختلف در یک شینه.
• اتصال نادرست نول و ارت به یکدیگر.
• وجود نشتی جزئی در تجهیزات مثل کولر گازی یا لوازم برقی قدیمی.
• استفاده از محافظ جان با حساسیت بسیار بالا (مثلاً ۳۰mA در تابلو صنعتی).

🔧 راه‌حل: هر مدار را از شینه نول جدا عبور دهید و در صورت لزوم از کلید با حساسیت بالاتر (۱۰۰ یا ۳۰۰mA) استفاده کنید.

❓ ۴. بهترین برند کلید محافظ جان کدام است؟

بر اساس کیفیت و استانداردهای جهانی، برندهای زیر در ایران عملکرد قابل اعتمادی دارند:

• Schneider Electric (اشنایدر) 🇫🇷
• ABB (آ.ب.ب) 🇨🇭
• Hager (هاگر) 🇩🇪
• LS Electric 🇰🇷

برندهای داخلی معتبر مانند پارس‌سویچ و الکتروکاوه نیز گزینه‌های اقتصادی و قابل قبول هستند.

❓ ۵. چگونه بفهمیم کلید محافظ جان سالم است؟

• با فشردن دکمه TEST مدار باید قطع شود.
• اگر هیچ واکنشی نشان ندهد یا بیش از حد حساس باشد، کلید نیاز به تعویض دارد.
• در محیط‌های صنعتی، می‌توان با کلمپ‌متر نشتی میزان عملکرد واقعی آن را بررسی کرد.
