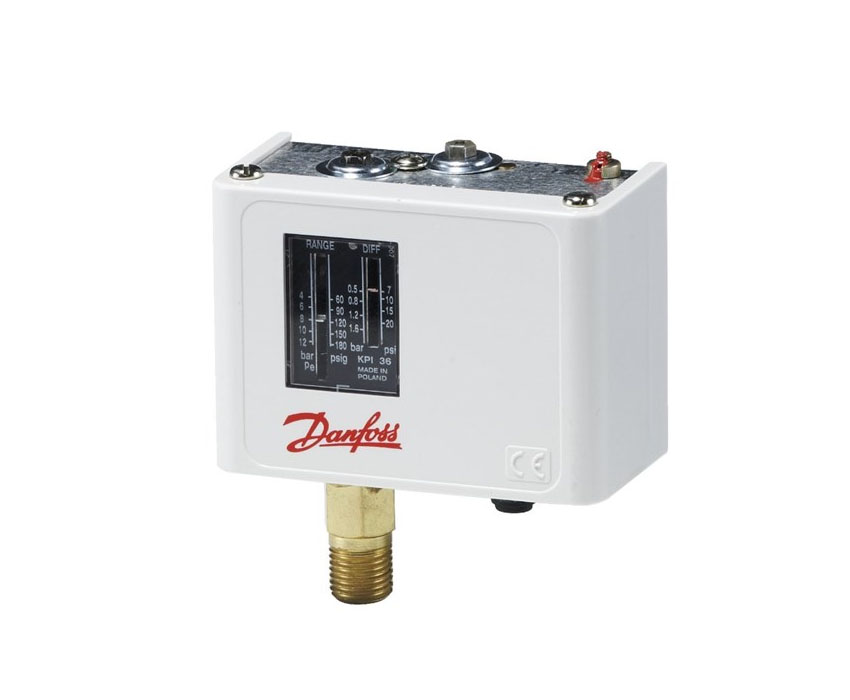

پرشر سوئیچ KP1 ریست دار دانفوس

معرفی پرشر سوئیچ KP1 ریست دار دانفوس

پرشر سوئیچ KP1 ریست دار دانفوس یک قطعه الکترومکانیکی بسیار مهم در سیستم‌های مختلف، به ویژه سیستم‌های تبرید و تهویه مطبوع است. این پرشر سوییچ دانفوس برای کنترل فشار در یک سیستم طراحی شده و به محض اینکه فشار از حد مجاز کمتر یا بیشتر شود، عمل کرده و سیگنالی را برای کنترل سیستم ارسال می‌کند.

دانلود کاتالوگ پرشر سوئیچ KP1 ریست دار دانفوس

نحوه عملکرد پرشر سوئیچ KP1 ریست دار دانفوس چگونه است؟

پرشر سوئیچ KP1 ریست دار دانفوس یک قطعه کنترلی بسیار مهم در سیستم‌های برودتی است که وظیفه حفاظت از کمپرسور را بر عهده دارد. این سوئیچ به گونه‌ای طراحی شده است که در صورت کاهش فشار مبرد در مدار، کمپرسور را خاموش کرده و از آسیب دیدن آن جلوگیری می‌کند.

عملکرد کلی

• حسگر فشار: این سوئیچ دارای یک عنصر حساس به فشار است که تغییرات فشار مبرد در مدار را تشخیص می‌دهد.
• نقطه تنظیم: این سوئیچ بر روی یک نقطه فشار مشخص تنظیم می‌شود. اگر فشار مبرد از این نقطه کمتر شود، سوئیچ فعال می‌شود.
• قطع کردن مدار: با فعال شدن سوئیچ، مدار الکتریکی کمپرسور قطع شده و در نتیجه کمپرسور متوقف می‌شود.
• ریست دستی: برای راه اندازی مجدد کمپرسور، باید سوئیچ را به صورت دستی ریست کرد. این کار معمولاً با فشار دادن یک دکمه یا چرخاندن یک اهرم انجام می‌شود.

ویژگی‌های kp1 دانفوس

پرشر سوئیچ KP1 دانفوس یکی از پرکاربردترین تجهیزات کنترلی در سیستم‌های تبرید و تهویه مطبوع است که وظیفه دارد فشار را در مدار مبرد یا هوا کنترل کرده و در صورت خروج از محدوده استاندارد، فرمان قطع یا وصل به مدار الکتریکی بدهد. این مدل به‌ویژه برای حفاظت کمپرسور و تجهیزات حساس طراحی شده و دقت و پایداری بالایی در عملکرد دارد. KP1 با ساختار مکانیکی و قابلیت تنظیم فشار، به کاربر امکان می‌دهد تا کنترل بهینه و مطمئنی بر فرآیند داشته باشد.

مشخصات و ویژگی‌ها

• محدوده تنظیم فشار پایین: قابلیت تنظیم فشار از 0.2 تا 7.5 بار (بسته به مدل).
• دقت و حساسیت بالا: رنج هیسترزیس دقیق برای جلوگیری از قطع و وصل‌های مکرر.
• بدنه مقاوم: ساخته‌شده از متریال ضدزنگ و مقاوم در برابر شرایط محیطی سخت.
• ابعاد و طراحی استاندارد: امکان نصب آسان در تابلو برق یا روی تجهیزات.
• قابلیت اطمینان بالا: طراحی اختصاصی دانفوس برای کارکرد طولانی‌مدت در سیستم‌های سرمایشی.
• دارای کنتاکت الکتریکی SPDT: مناسب برای فرمان به انواع مدارات کنترلی.
• مقاوم در برابر شوک و لرزش: مناسب استفاده در کمپرسورهای رفت و برگشتی و اسکرو.

کاربردهای پرشر سوییچ KP1

پرشر سوئیچ KP1 دانفوس در صنایع مختلفی استفاده می‌شود، اما بیشترین کاربرد آن در سیستم‌های تبرید، تهویه مطبوع و کنترل صنعتی است. این تجهیز نقش حیاتی در حفاظت از کمپرسورها، جلوگیری از فشار بیش از حد و افزایش طول عمر تجهیزات دارد.

مهم‌ترین کاربردها

1. سیستم‌های تبرید صنعتی و تجاری: کنترل فشار مکش و جلوگیری از کارکرد کمپرسور در فشارهای پایین خطرناک.
2. چیلرها و سردخانه‌ها: اطمینان از عملکرد ایمن کمپرسور و حفظ دمای مطلوب.
3. HVAC (گرمایش، سرمایش و تهویه مطبوع): کنترل فشار در مدار مبرد و افزایش راندمان.
4. پمپ‌ها و سیستم‌های هیدرولیک: قطع و وصل مدار در صورت افت یا افزایش بیش از حد فشار.
5. حفاظت کمپرسور: جلوگیری از یخ‌زدگی اواپراتور و آسیب ناشی از فشار نامناسب.
6. کاربردهای صنعتی عمومی: کنترل فشار در خطوط گاز، هوا و مایعات فشرده.

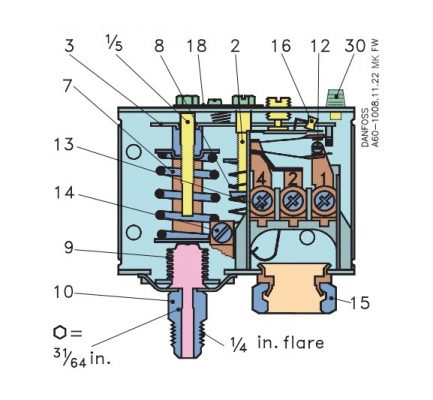

اجزای تشکیل دهنده پرشر سوئیچ kp1

پرشر سوئیچ KP1 دانفوس از چند جزء اصلی مکانیکی و الکتریکی ساخته شده که در کنار هم وظیفه تشخیص فشار و صدور فرمان قطع/وصل را بر عهده دارند. طراحی این قطعه به‌گونه‌ای است که ضمن دقت بالا، در برابر لرزش و تغییرات محیطی نیز مقاومت داشته باشد.

اجزای اصلی

• دیافراگم یا بلوز (Sensing Element): المان حساس به فشار که با تغییر فشار جابه‌جا می‌شود.
• فنر تنظیم (Range Spring): برای تعیین محدوده فشار موردنظر (Set Pressure).
• پیچ تنظیم (Adjustment Screw): امکان تغییر نقطه عملکرد (Cut-in/Cut-out) را به کاربر می‌دهد.
• مکانیزم انتقال نیرو: بازوی مکانیکی که حرکت دیافراگم را به کنتاکت منتقل می‌کند.
• کنتاکت الکتریکی (SPDT): فرمان قطع یا وصل مدار الکتریکی را صادر می‌کند.
• بدنه و محفظه محافظ: پوشش فلزی یا پلاستیکی مقاوم برای حفاظت قطعه در برابر گردوغبار و ضربه.
• کانکشن فشار (Pressure Connection): محل اتصال به خط مبرد یا هوای فشرده.

تنظیم پرشر سوئیچ KP1 ریست دار دانفوس

تنظیم پرشر سوئیچ KP1 بسیار مهم است، زیرا محدوده عملکرد درست آن می‌تواند از آسیب‌های جدی به کمپرسور جلوگیری کند. برای تنظیم کافی است به پیچ‌های تنظیم دسترسی داشته باشید و بر اساس نیاز سیستم، نقطه قطع (Cut-out) و وصل (Cut-in) را تعیین کنید.

نحوه تنظیم پرشر سوئیچ kp1

• قطع برق سیستم: قبل از هر تنظیمی، سیستم را ایمن و برق را قطع کنید.
• یافتن پیچ تنظیم فشار (Range Setting): معمولاً روی بدنه پرشر سوئیچ قرار دارد.
• تنظیم Cut-out (فشار قطع): فشار پایین‌تر که در آن کمپرسور خاموش می‌شود.
• تنظیم Cut-in (فشار وصل): فشار بالاتری که در آن کمپرسور مجدداً روشن می‌شود.
• بررسی اختلاف فشار (Differential): با تغییر پیچ دیفرانسیل می‌توان اختلاف بین Cut-in و Cut-out را دقیق تنظیم کرد.
• تست عملکرد: بعد از تنظیم، سیستم را روشن کرده و قطع/وصل دستگاه را بررسی کنید.
• مستندسازی: فشارهای نهایی تنظیم‌شده را یادداشت کنید تا در سرویس‌های بعدی مرجع داشته باشید.

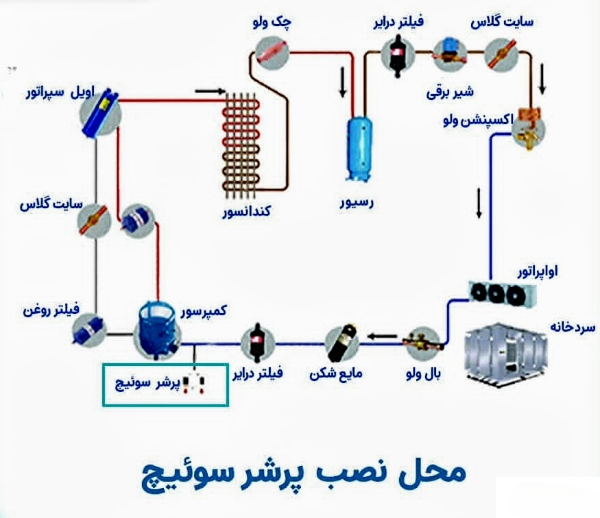

محل نصب پرشر سوئیچ KP1 دانفوس

لو پرشر سوئیچ KP1 باید در نقطه‌ای از مدار نصب شود که بتواند به‌طور مستقیم فشار مکش (Suction) کمپرسور را پایش کند. معمولاً این تجهیز روی خط ساکشن بین اواپراتور و کمپرسور بسته می‌شود تا در صورت کاهش بیش‌ازحد فشار، کمپرسور خاموش شده و از یخ‌زدگی یا آسیب جلوگیری گردد. موقعیت نصب باید طوری باشد که لرزش و تغییرات دما کمترین اثر را روی عملکرد سوئیچ بگذارد.

نکات نصب

1. محل استاندارد: روی لوله مکش کمپرسور یا کلکتور مکش.
2. ارتفاع و موقعیت: نزدیک کمپرسور نصب شود تا فشار واقعی ساکشن را نشان دهد.
3. جلوگیری از لرزش: با بست یا پایه مناسب محکم شود.
4. اتصال ایمن: رزوه اتصال فشار باید با نوار تفلون یا آب‌بندی مناسب بسته شود.
5. فاصله سرویس: فضای کافی برای تنظیم و دسترسی به پیچ‌های تنظیم در نظر گرفته شود.
6. ایمنی: همیشه قبل از نصب، سیستم بدون فشار و بدون برق باشد.

نقشه برق پرشر سوئیچ KP1 ریست دار دانفوس

پرشر سوئیچ KP1 دانفوس یک کلید SPDT است؛ یعنی دارای یک کنتاکت مشترک (COM)، یک کنتاکت نرمال بسته (NC) و یک کنتاکت نرمال باز (NO) می‌باشد. بسته به نیاز سیستم، می‌توان از حالت قطع (حفاظتی) یا وصل (فرمانی) استفاده کرد.

نحوه سیم‌کشی

• پایانه C (COM): ورودی مشترک.
• پایانه NC: در حالت عادی بسته است → برای حفاظت کمپرسور استفاده می‌شود (در صورت افت فشار مدار را قطع می‌کند).
• پایانه NO: در حالت عادی باز است → برای فرمان روشن یا آلارم قابل استفاده است.
• ارت (Ground): اتصال بدنه به ارت الزامی است.

توضیح عملکرد برقی

• وقتی فشار به کمتر از حد Cut-out برسد → کنتاکت از COM به NC باز شده و کمپرسور خاموش می‌شود.
• وقتی فشار به بالاتر از حد Cut-in برسد → کنتاکت از COM به NC بسته شده و کمپرسور دوباره روشن می‌شود.

خرید قیمت پرشر سوئیچ KP1 ریست دار دانفوس

پرشر سوئیچ KP1 دانفوس از بهترین تجهیزات کنترلی در سیستم‌های تبرید و تهویه مطبوع است که دقت و دوام بالایی دارد. در سایت آرتا صنعت می‌توانید مشخصات فنی را بررسی کرده، مشاوره تخصصی بگیرید و این محصول را با اطمینان از اصالت خریداری کنید.

قیمت پرشر سوئیچ KP1 ریست دار دانفوس

قیمت پرشر سوئیچ KP1 دانفوس بسته به مدل و شرایط بازار متغیر است و به دلیل وارداتی بودن تحت تأثیر نوسانات ارزی قرار دارد. در سایت آرتا صنعت می‌توانید آخرین قیمت به‌روز این محصول را مشاهده و سفارش خود را ثبت کنید.
