معرفی تایمر تأخیر در وصل اشنایدر مدل RE17RAMU

تایمر اشنایدر تأخیر در وصل مدل RE17RAMU یک تجهیز الکترونیکی دقیق از سری Harmony RE17R است که برای ایجاد تأخیر زمانی در فعال‌سازی مدارهای فرمان و قدرت به‌کار می‌رود. این تایمر با عملکرد ON Delay پس از اعمال تغذیه، زمان‌سنجی را آغاز کرده و در پایان بازه تنظیم‌شده خروجی را فعال می‌کند. محدوده تنظیم وسیع 1 ثانیه تا 100 ساعت و پشتیبانی از ولتاژ تغذیه 24 تا 240 ولت AC/DC، آن را برای انواع کاربردهای صنعتی، کنترلی و اتوماسیون مناسب کرده است. طراحی باریک، نصب آسان روی ریل DIN و دقت بالا در عملکرد، از این تایمر گزینه‌ای مطمئن و مهندسی‌شده ساخته است.

🛒 شما می‌توانید این محصول را از فروشگاه آرتا صنعت که نمایندگی اشنایدر الکتریک هست تهیه کنید.

مشخصات فنی تایمر RE17RAMU اشنایدر

تایمر RE17RAMU از سری Harmony اشنایدر، یک تایمر تأخیر در وصل (ON Delay) با دقت بالا و طراحی باریک است که برای کنترل زمان در سیستم‌های اتوماسیون صنعتی استفاده می‌شود.

ویژگی‌ های کلیدی تایمر RE17RAMU

تایمر RE17RAMU از سری RE17R شرکت Schneider Electric، یک تایمر الکترونیکی با عملکرد تأخیر در وصل (ON Delay) است که برای کنترل دقیق زمان در سیستم‌های اتوماسیون طراحی شده است. این مدل با بازه زمانی وسیع، طراحی باریک و قابلیت نصب سریع روی ریل DIN، گزینه‌ای ایده‌آل برای تابلوهای صنعتی محسوب می‌شود.

ویژگی‌های RE17RAMU:

• رنج زمانی 1 s تا 100 h با دقت تنظیم بالا
• ولتاژ تغذیه 24 V DC یا 24–240 V AC/DC
• خروجی SPDT (1C/O) با جریان 8 A
• دو ولوم برای تنظیم بازه و ضریب زمان
• LED نمایش وضعیت عملکرد
• عرض 17.5 میلی‌متر، نصب سریع و بدون ابزار
• عملکرد پایدار در دمای –20 تا +60 °C

کاربردهای تایمر تأخیر در وصل اشنایدر

تایمرهای تأخیر در وصل مانند RE17RAMU برای کنترل توالی روشن و خاموش شدن تجهیزات صنعتی استفاده می‌شوند. این محصول در کاربردهایی که نیاز به تأخیر زمانی دقیق پس از اعمال تغذیه وجود دارد، عملکرد قابل اعتماد و پایداری ارائه می‌دهد.

کاربردهای RE17RAMU:

• تأخیر استارت موتور و جلوگیری از جریان هجومی
• کنترل توالی راه‌اندازی پمپ، کمپرسور و هیتر
• فعال‌سازی مدارهای حفاظتی یا هشدار با تأخیر زمانی
• زمان‌بندی در مدارهای فرمان و تابلوهای اتوماسیون
• کنترل سیستم‌های HVAC و روشنایی صنعتیا

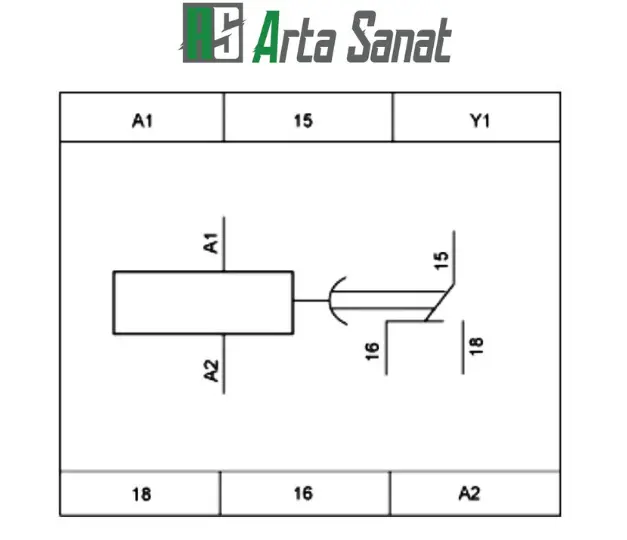

نحوه سیم‌بندی تایمر RE17RAMU اشنایدر

سیم‌بندی تایمر RE17RAMU بر پایه ترمینال‌های استاندارد اشنایدر طراحی شده و شامل ورودی تغذیه، خروجی‌های فرمان و نقاط مشترک کنتاکت است. این ساختار باعث می‌شود که تایمر به‌سادگی در مدارهای فرمان، حفاظتی یا کنترل اتوماسیون نصب گردد.

جزئیات سیم‌بندی:

• A1 و A2: ترمینال‌های تغذیه تایمر (24 V DC یا 24–240 V AC)
• 15 (COM): ترمینال مشترک (پایه مشترک خروجی)
• 16 (NC): کنتاکت بسته در حالت عادی (Normally Closed)
• 18 (NO): کنتاکت باز در حالت عادی (Normally Open)
• در زمان شروع تغذیه، A1–A2 فعال شده و مدار داخلی شروع به زمان‌سنجی می‌کند.
• پس از اتمام زمان تنظیم‌شده، وضعیت کنتاکت‌ها تغییر می‌کند (NO بسته و NC باز می‌شود).
• برای کاربردهای صنعتی، اتصال از طریق ترمینال پیچ‌دار مقاوم در برابر لرزش انجام می‌گیرد.
• نصب تایمر روی ریل DIN 35 mm بوده و نیاز به ابزار خاصی ندارد (Plug-in Mounting).
• توصیه می‌شود از فیوز حفاظتی و سیم با سطح مقطع استاندارد جهت تغذیه استفاده شود.

عملکرد و نحوه زمان‌ سنجی تایمر تأخیر در وصل اشنایدر

در تایمر تأخیر در وصل، فرآیند زمان‌سنجی بلافاصله پس از اعمال ولتاژ به ورودی (A1–A2) آغاز می‌شود. پس از گذشت مدت زمان از پیش تعیین‌شده (T)، خروجی فعال شده و مدار فرمان مورد نظر را تغذیه یا قطع می‌کند.

نحوه عملکرد و زمان‌سنجی:
• با وصل شدن تغذیه، تایمر شروع به شمارش زمان تنظیم‌شده می‌کند.
• در طول مدت تأخیر، خروجی NO باز و خروجی NC بسته باقی می‌ماند.
• پس از اتمام زمان T، کنتاکت NO بسته و خروجی فعال می‌شود (مدار وصل می‌گردد).
• اگر تغذیه پیش از اتمام زمان قطع شود، شمارش ریست می‌شود و زمان‌سنجی از ابتدا آغاز خواهد شد.
• تنظیم زمان از طریق دو ولوم جلویی انجام می‌شود:

ولوم اول برای انتخاب بازه (ثانیه، دقیقه، ساعت)

ولوم دوم برای تعیین ضریب دقیق زمان
• دارای LED نمایش وضعیت است که حالت “در حال زمان‌سنجی” و “فعال شدن خروجی” را نشان می‌دهد.
• در عملکرد پایدار، دقت زمانی بسیار بالا (معمولاً خطای کمتر از 0.5٪) دارد.
• مناسب برای کاربردهایی است که نیاز به تأخیر قابل اطمینان پس از وصل تغذیه دارند (مثل راه‌اندازی موتورها یا گرمکن‌ها).

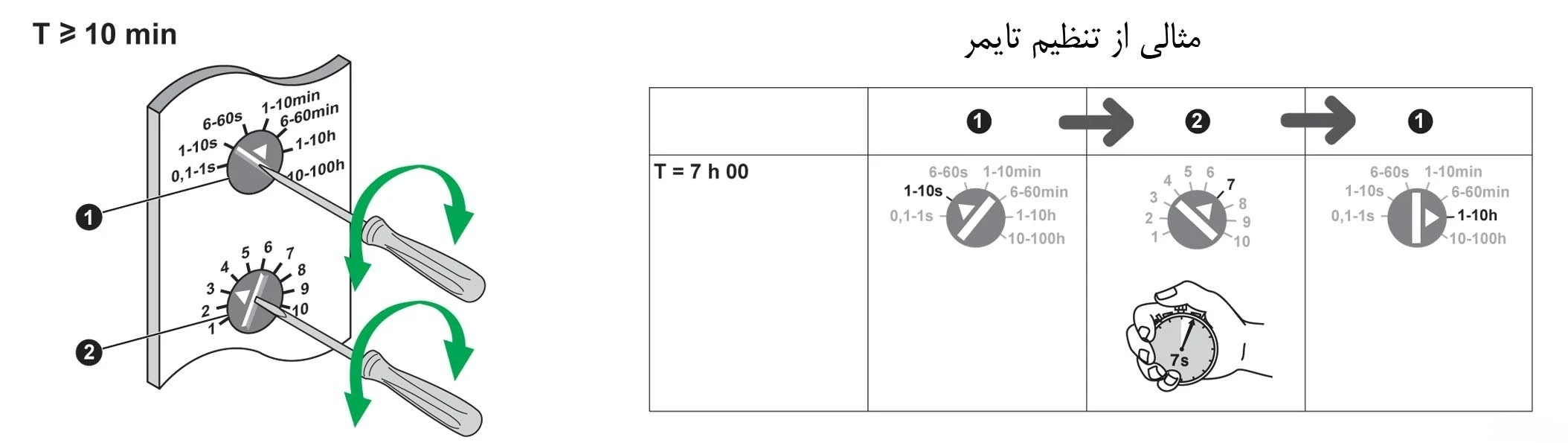

روش تنظیم تایمر RE17RAMU

تنظیم تایمر RE17RAMU به‌وسیله دو ولوم سلکتوری روی پنل جلویی انجام می‌شود. ولوم بالایی نوع بازه زمانی (ثانیه، دقیقه، ساعت) را تعیین کرده و ولوم پایینی ضریب دقیق زمان را تنظیم می‌کند تا زمان عملکرد خروجی با دقت بالا تعیین شود.

• ولوم بالا = انتخاب محدوده زمانی (1 s – 100 h)
• ولوم پایین = تعیین ضریب (×1 تا ×10) برای تنظیم دقیق‌تر
• LED وضعیت، فعال بودن یا پایان زمان‌سنجی را نمایش می‌دهد
• تنظیم‌ها باید در حالت بدون برق انجام شود تا از تغییر ناخواسته جلوگیری گردد

توابع عملکرد تایمر RE17RAMU اشنایدر

تایمر RE17RAMU از دو تابع اصلی عملکردی پشتیبانی می‌کند که بسته به نوع کاربرد و نیاز مدار انتخاب می‌شوند. این توابع نحوه زمان‌سنجی و تغییر وضعیت کنتاکت خروجی را تعیین می‌کنند و برای کنترل دقیق تأخیر در وصل طراحی شده‌اند.

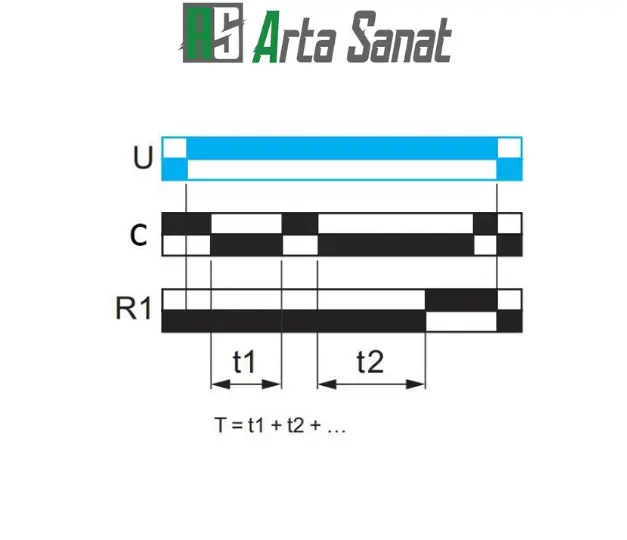

🔸 تابع At: عملکرد تأخیر جمع‌شونده (Additive Delay)

• پس از روشن شدن تایمر، اولین باز شدن کنتاکت کنترل (C) شمارش را شروع می‌کند.
• هر بار که کنتاکت کنترل بسته شود، شمارش متوقف می‌شود.
• با باز شدن مجدد کنترل، زمان‌سنجی ادامه پیدا می‌کند (جمع زمان‌ها).
• وقتی مجموع کل زمان‌ها برابر زمان تنظیم‌شده (T) شد، خروجی بسته می‌شود.
• اگر تایمر ریست شود یا تغذیه قطع گردد، زمان انباشته‌شده از بین می‌رود.
• مناسب برای کاربردهایی که نیاز به تجمع چندین بازه زمانی تا رسیدن به زمان کل مشخص دارند.
• مورد استفاده در مدارهای کنترل فرآیند، شمارش دوره‌های کاری متوالی یا راه‌اندازی چندمرحله‌ای تجهیزات.

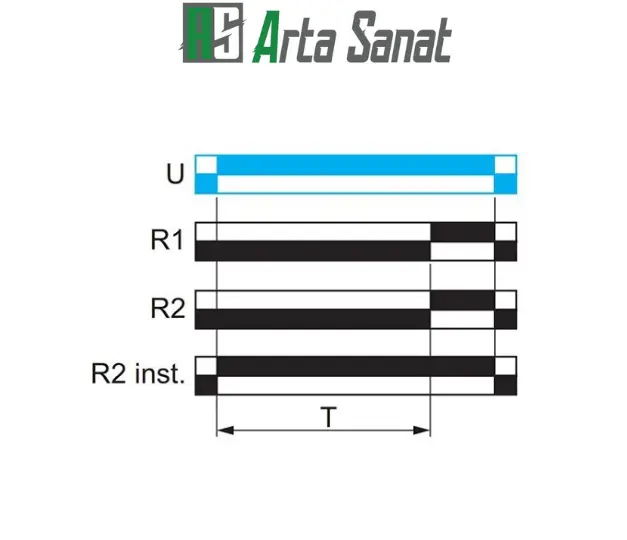

🔸 تابع A: عملکرد تأخیر در وصل استاندارد (On Delay)

• با اعمال ولتاژ به A1–A2، شمارش زمان آغاز می‌شود.
• در طول زمان تأخیر، کنتاکت NO باز و کنتاکت NC بسته است.
• پس از سپری شدن زمان تنظیم‌شده T، کنتاکت NO بسته و خروجی فعال می‌شود.
• اگر تغذیه قبل از پایان زمان قطع شود، شمارش ریست می‌شود و از ابتدا آغاز می‌گردد.
• خروجی دوم (R2) می‌تواند به‌صورت زمان‌دار (TIMED) یا لحظه‌ای (INSTANT) پیکربندی شود.
• کاربرد متداول در تأخیر استارت موتورها، روشن شدن هیترها و سیستم‌های حفاظتی پس از برق‌دار شدن.
