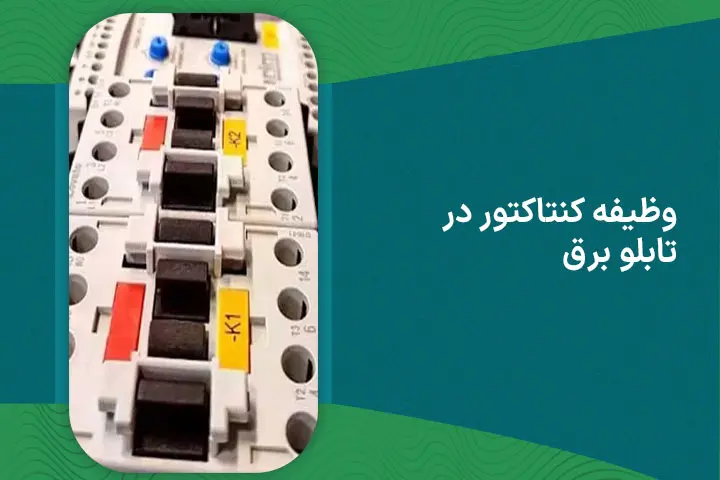

وظیفه کنتاکتور در تابلو برق: کنتاکتور در تابلو برق مثل یک کلید خودکار عمل میکند که میتواند مدار برق را از راه دور روشن یا خاموش کند. این قطعه برای کنترل جریان برق به دستگاهها و تجهیزات استفاده میشود و کمک میکند تا ایمنی و عملکرد درست سیستم تضمین شود.
برای مشاهده انواع محصولات و مدل های کنتاکتور اشنایدر می توانید از این صفحه در فروشگاه ارتا صنعت به عنوان نمایندگی اشنایدر در لاله زار دیدن کنید.
نحوه عملکرد کنتاکتور در تابلو برق چگونه است؟
کنتاکتور در تابلو برق بهعنوان یک سوئیچ الکتریکی عمل میکند که مدارهای جریان بالا را کنترل میکند. این وسیله با استفاده از یک میدان مغناطیسی، کنتاکتهای خود را برای قطع یا وصل جریان الکتریکی باز و بسته میکند. عملکرد آن به شرح زیر است:
- تحریک بویین (سیمپیچ): وقتی ولتاژ به بویین کنتاکتور اعمال میشود، جریان الکتریکی از آن عبور کرده و یک میدان مغناطیسی ایجاد میکند.
- ایجاد حرکت مغناطیسی: میدان مغناطیسی باعث جذب بخش متحرک کنتاکتور به سمت بخش ثابت آن میشود. این حرکت منجر به بسته شدن کنتاکتهای اصلی میگردد.
- اتصال کنتاکتهای اصلی: با بسته شدن کنتاکتهای اصلی، مدار الکتریکی تکمیل شده و جریان به تجهیزات یا بار متصل شده منتقل میشود.
- قطع جریان: وقتی ولتاژ تغذیه بویین قطع شود، میدان مغناطیسی از بین میرود. در نتیجه، فنر بازگشتی موجود در کنتاکتور، کنتاکتها را به حالت اولیه باز برمیگرداند و جریان مدار قطع میشود.
کنتاکتور بهطور خودکار و با استفاده از مدارهای کنترلی مانند تایمر یا رله فرمان کار میکند و نقش مهمی در ایمنی و مدیریت جریانهای بالا در تابلو برق دارد. برای خرید و مشاهده مدل های کنتاکتور اشنایدر میتوانید وارد صفحه دسته بندی این محصول شوید.
چرا از کنتاکتور در تابلو برق استفاده میکنیم؟
کنتاکتور یکی از تجهیزات بسیار پرکاربرد در تابلو برق است که برای کنترل و مدیریت جریان برق در مدارهای الکتریکی به کار میرود. استفاده از کنتاکتور در تابلو برق دلایل زیادی دارد که هم از نظر ایمنی و هم از نظر عملکردی اهمیت دارد. در ادامه به زبان ساده توضیح میدهم که چرا این قطعه انقدر ضروری است:
1. کنترل راحت مدارها: کنتاکتور به شما اجازه میدهد که مدارهای برقی را با فشار یک دکمه یا ارسال یک سیگنال کوچک کنترل کنید. این یعنی شما بدون نیاز به دخالت مستقیم در سیمکشی و قطع یا وصل کردن دستی مدار، میتوانید جریان برق را مدیریت کنید.
2. ایمنی بیشتر: با استفاده از کنتاکتور، نیازی به لمس مستقیم کلیدها یا سیمهای حامل برق نیست. این موضوع احتمال برقگرفتگی یا خطرات ناشی از اشتباهات انسانی را کاهش میدهد.
3. توانایی تحمل جریانهای بالا: کنتاکتورها به گونهای طراحی شدهاند که میتوانند جریانهای بالا (مثلاً جریان موتورهای صنعتی) را به راحتی مدیریت کنند. این ویژگی باعث میشود که قطعات دیگر تابلو برق در معرض آسیب ناشی از اضافه جریان قرار نگیرند.
4. عمر طولانیتر مدار: کنتاکتورها هنگام قطع و وصل جریان برق، جرقههای الکتریکی را به خوبی مدیریت میکنند و جلوی آسیب دیدن تجهیزات دیگر را میگیرند. این کار باعث افزایش عمر سایر قطعات سیستم میشود.
5. کنترل از راه دور: یکی از مهمترین دلایل استفاده از کنتاکتور این است که میتوانید مدار را از یک مکان دور کنترل کنید. این ویژگی برای سیستمهایی که در محیطهای خطرناک یا دسترسی دشوار قرار دارند، بسیار کاربردی است.
6. انعطاف در طراحی تابلو برق: کنتاکتورها امکان طراحی مدارهای پیچیدهتر را فراهم میکنند. برای مثال، شما میتوانید از آنها در مدارهای اتوماتیک، مدارهای راهاندازی موتور یا سیستمهای کنترل روشنایی استفاده کنید.
7. محافظت از سیستم در برابر خطاها: کنتاکتور میتواند با تجهیزات حفاظتی دیگر مثل رلههای حرارتی یا فیوزها ترکیب شود تا در صورت وقوع خطا (مانند اضافه بار یا اتصال کوتاه)، مدار را قطع کند و از تجهیزات محافظت کند.
- مثال ساده: تصور کنید یک کارگاه دارید و چند موتور بزرگ صنعتی برای تجهیزاتتان لازم است. اگر بخواهید این موتورها را مستقیم با کلید روشن و خاموش کنید، باید سیمهای ضخیم برق را لمس کنید و این بسیار خطرناک و غیرعملی است. اما با استفاده از کنتاکتور، شما فقط یک کلید کوچک را فشار میدهید، و کنتاکتور به طور خودکار جریان برق را به موتورها میرساند یا قطع میکند. این هم ایمنتر است و هم سادهتر.
جمعبندی:کنتاکتور یک قطعه کوچک اما پرکاربرد در تابلو برق است که مدیریت، کنترل و ایمنی مدارهای الکتریکی را آسانتر میکند. این قطعه برای سیستمهای صنعتی و خانگی یک انتخاب ضروری است، چرا که هم خطرات را کاهش میدهد و هم عملکرد سیستم را بهینه میکند.
آیا میتوان بدون کنتاکتور یک تابلو برق طراحی کرد؟
بله، طراحی یک تابلو برق بدون استفاده از کنتاکتور امکانپذیر است، اما به شرایط و هدف سیستم بستگی دارد. برای درک بهتر این موضوع، ابتدا باید بدانیم کنتاکتور چیست و چرا در تابلوهای برق استفاده میشود.
سیستمهای کوچک و ساده: اگر سیستم شما بسیار ساده باشد و نیاز به کنترل از راه دور یا قطع و وصل سریع نداشته باشد، میتوان از کلیدهای دستی (مانند کلید مینیاتوری یا فیوز) به جای کنتاکتور استفاده کرد. این روش معمولاً در سیستمهای خانگی یا تجهیزات کوچک قابل اجراست.
سیستمهای پیشرفتهتر: در برخی موارد میتوان به جای کنتاکتور از تجهیزات هوشمندتر مثل رلههای الکترونیکی، ماژولهای کنترل دیجیتال یا PLC استفاده کرد. این ابزارها میتوانند وظایف مشابه کنتاکتور را انجام دهند اما بیشتر برای سیستمهای خاص یا مدرن کاربرد دارند.
استفاده از کلیدهای دستی: در سیستمهایی که پیچیدگی کمی دارند، میتوان مدار را به گونهای طراحی کرد که کلیدهای دستی وظیفه قطع و وصل جریان را به عهده بگیرند. این روش ارزانتر است، اما بهرهوری و ایمنی کمتری نسبت به کنتاکتور دارد.
معایب حذف کنتاکتور:
- کنترل دستی: بدون کنتاکتور، شما نمیتوانید تجهیزات را از راه دور یا به صورت خودکار کنترل کنید.
- ایمنی کمتر: کنتاکتورها به دلیل قابلیت قطع سریع برق در شرایط اضطراری، ایمنی بیشتری دارند.
- دوام تجهیزات: حذف کنتاکتور میتواند به قطعات دیگر مدار فشار وارد کند و عمر آنها را کاهش دهد.
مزایای حذف کنتاکتور:
- هزینه کمتر: برای سیستمهای ساده، حذف کنتاکتور میتواند هزینه اولیه را کاهش دهد.
- سادگی مدار: در پروژههای کوچک، مدار بدون کنتاکتور سادهتر طراحی و اجرا میشود.
نتیجهگیری: حذف کنتاکتور در طراحی تابلو برق ممکن است، اما فقط در شرایط خاص و برای سیستمهای ساده یا کوچک توصیه میشود. اگر سیستم شما به کنترل دقیقتر، ایمنی بیشتر یا قابلیتهای اتوماسیون نیاز دارد، استفاده از کنتاکتور اجتنابناپذیر است.
تفاوت کنتاکتور با کلیدهای عادی چست؟
کنتاکتور و کلیدهای عادی دو قطعه متفاوت هستند که برای کنترل جریان برق در تابلوهای برق استفاده میشوند.
- کلیدهای عادی مثل کلیدهای دستی هستند و برای روشن و خاموش کردن مستقیم تجهیزات برقی استفاده میشوند. این کلیدها معمولاً برای تجهیزات کوچکتر و کاربردهای سادهتر مناسباند.
- کنتاکتور یک وسیله پیشرفتهتر است که با کمک جریان الکتریکی (مثل فرمان از یک مدار کنترل) کار میکند و میتواند جریان برق را بهصورت خودکار یا از راه دور قطع و وصل کند. این ابزار معمولاً برای کنترل تجهیزات پرقدرت مثل موتورهای بزرگ استفاده میشود.
جدول تفاوت کنتاکتور و کلید عادی
| ویژگی | کنتاکتور | کلید عادی |
|---|---|---|
| نحوه عملکرد | الکتریکی و خودکار | دستی |
| کاربرد | تجهیزات پرقدرت (مثل موتور و پمپ) | تجهیزات کوچکتر (مثل روشنایی) |
| کنترل از راه دور | بله | خیر |
| تحمل جریان بالا | بله | محدود به جریانهای کمتر |
| امکان کنترل خودکار | بله | خیر |
| دوام در قطع و وصل | طول عمر بیشتر | طول عمر کمتر |
| هزینه | گرانتر | ارزانتر |
این جدول کمک میکند که بسته به نیازتان، ابزار مناسب را انتخاب کنید.
سوال متداول
آیا کنتاکتور میتواند جریانهای بالا را قطع و وصل کند؟
بله، کنتاکتور برای قطع و وصل جریانهای بالا در مدارهای قدرت طراحی شده است و به راحتی میتواند تجهیزات پرقدرت مثل موتورهای الکتریکی را کنترل کند.
آیا کنتاکتور برای حفاظت از تجهیزات تابلو برق طراحی شده است؟
خیر، کنتاکتور به تنهایی برای حفاظت نیست، اما با تجهیزات حفاظتی مثل بیمتال یا فیوز، میتواند به جلوگیری از آسیب به تجهیزات کمک کند.
کنتاکتور چگونه در کنترل خودکار مدارهای الکتریکی نقش ایفا میکند؟
کنتاکتور با دریافت سیگنال الکتریکی از مدار فرمان، به صورت خودکار جریان مدار قدرت را قطع و وصل میکند و باعث میشود دستگاهها بدون نیاز به دخالت دستی کار کنند.
وظیفه کنتاکتور در سیستمهای سه فاز چیست؟
در سیستمهای سه فاز، کنتاکتور برای قطع و وصل همزمان سه فاز برق استفاده میشود و به کنترل دستگاههای سه فاز مانند موتورهای صنعتی کمک میکند.
آیا کنتاکتور به تنهایی برای راهاندازی موتورهای الکتریکی کافی است؟
خیر، کنتاکتور برای راهاندازی موتور به تنهایی کافی نیست و معمولاً با تجهیزات دیگری مثل بیمتال، رله و مدار فرمان ترکیب میشود.
چه نقشی کنتاکتور در مدار فرمان تابلو برق دارد؟
کنتاکتور در مدار فرمان نقش کلید خودکار را ایفا میکند که با دریافت فرمان، جریان مدار قدرت را قطع یا وصل میکند.
کنتاکتور چگونه به ایمنی کاربران و تجهیزات تابلو برق کمک میکند؟
کنتاکتور با کنترل دقیق جریان و قطع اتوماتیک در مواقع ضروری، از کاربران و تجهیزات در برابر خطراتی مثل جریانهای غیرمجاز یا اتصالی محافظت میکند.
