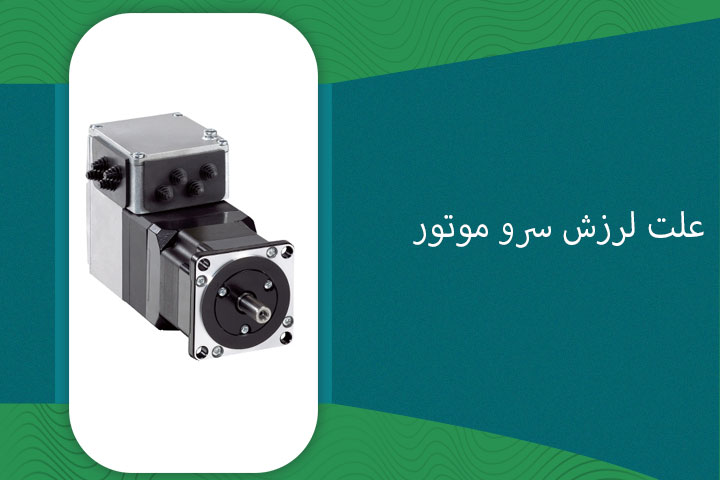

غولهای کوچک، لرزشهای بزرگ!: در دنیای پرشتاب تکنولوژی، سرو موتورها به عنوان عضلات بیوقفه سیستمهای کنترل و اتوماسیون، نقشی محوری در صنایع مختلف ایفا میکنند. از رباتهای ظریف در خطوط مونتاژ گرفته تا جرثقیلهای غولپیکر در بنادر، سرو موتورها با حرکات دقیق و قدرتمند خود، فرمان انسان را به دنیای واقعی ترجمه میکنند.
اما در این میان، معضلی به نام “لرزش” میتواند عملکرد بینقص این غولهای کوچک را مختل کند. لرزش سرو موتور، همانند لرزش دست یک جراح در حین عمل جراحی، میتواند دقت و ظرافت سیستم را به خطر اندازد و پیامدهای ناگواری به دنبال داشته باشد.
در این مقاله، سفری به دنیای سرو موتورها خواهیم داشت و علل این لرزشهای ناخواسته را به طور عمیق بررسی میکنیم. با شناخت دقیق ریشه این مشکل، راهحلهای مناسب برای رفع آن را ارائه خواهیم داد و در نهایت، با ارائه راهکارهای پیشگیرانه، از بروز لرزش در سرو موتورها جلوگیری خواهیم کرد.
اهمیت سرو موتورها | لرزش سرو موتور:
سرو موتورها، عضلات بیوقفه دنیای اتوماسیون، وظایف متعددی را بر عهده دارند. از جمله:
- کنترل دقیق حرکت: سرو موتورها میتوانند با دقت و ظرافت بالا، زاویه یا سرعت چرخش خود را در محدوده مشخصی کنترل کنند. این ویژگی، آنها را برای کاربردهای حساس مانند رباتیک، CNC و چاپ سه بعدی ایدهآل میسازد.
- گشتاور بالا: سرو موتورها، با وجود جثه کوچک، میتوانند گشتاور قابل توجهی تولید کنند و بارهای سنگین را به حرکت درآورند. این ویژگی، آنها را برای کاربردهایی مانند جابجایی اجسام سنگین و باز و بسته کردن شیرها و دریچهها مناسب میکند.
- پاسخ سریع: سرو موتورها به فرمانهای کنترلی به سرعت واکنش نشان میدهند و میتوانند در کسری از ثانیه به موقعیت و سرعت دلخواه برسند. این ویژگی، آنها را برای کاربردهایی مانند سرو مکانیزمها و سیستمهای دنباله کننده ایدهآل میسازد.
معضل لرزش سرو موتور:
با وجود مزایای متعدد، لرزش میتواند به کابوس سرو موتورها تبدیل شود. لرزش، چه ناشی از عیوب مکانیکی و چه ناشی از تداخلات الکتریکی، میتواند دقت و عملکرد سیستم را به شدت تحت تاثیر قرار دهد.
عواقب لرزش سرو موتورها عبارتند از:
کاهش دقت: لرزش میتواند باعث نوسانات جزئی در زاویه یا سرعت چرخش سرو موتور شود و در نتیجه، دقت سیستم را به طور قابل توجهی کاهش دهد. این امر در کاربردهای حساس مانند جراحی رباتیک یا چاپ سه بعدی میتواند فاجعهبار باشد.
افزایش سایش و پارگی: لرزش مداوم، تنشهای اضافی به اجزای مکانیکی سرو موتور مانند بلبرینگها و یاتاقانها وارد میکند و باعث سایش و پارگی زودرس آنها میشود. این امر عمر مفید سرو موتور را به طور قابل توجهی کاهش میدهد.
ایجاد صدا و نویز: لرزش سرو موتور میتواند با ایجاد صدا و نویز ناخواسته، محیط کار را آزاردهنده و نامطبوع کند.
خرابی و از کار افتادن: در موارد شدید، لرزش میتواند منجر به خرابی سرو موتور و سایر اجزای سیستم شود و خسارات مالی و زمانی قابل توجهی به بار آورد.
هدف از این مقاله:
هدف از این مقاله، ارائه راهنمایی جامع و کاربردی به منظور درک عمیق علل لرزش سرو موتور، یافتن راهحلهای مناسب و پیشگیری از بروز این مشکل در سیستمهای کنترل و اتوماسیون است. با مطالعه این مقاله، متخصصان، مهندسین و علاقهمندان به مباحث فنی و رباتیک، میتوانند به طور کامل با این معضل آشنا شده و برای رفع آن گامهای موثری بردارند.
مروری بر سرو موتورها
انواع سرو موتورها:
سرو موتورها در انواع مختلفی با عملکردها و کاربردهای متنوع موجود هستند. در ادامه به معرفی متداولترین انواع سرو موتورها میپردازیم:
سرو موتور AC: این نوع سرو موتور از برق متناوب (AC) برای تامین انرژی استفاده میکند و مزایایی مانند قیمت مناسب، تنوع بالا و راندمان خوب دارد.
سرو موتور DC: سرو موتورهای DC از برق مستقیم (DC) برای تامین انرژی استفاده میکنند و مزایایی مانند کنترل دقیق سرعت و گشتاور، پاسخ سریع و قابلیت اطمینان بالا دارند.
سرو موتور پلهای: این نوع سرو موتور با حرکت گام به گام و پلهای، زاویه یا موقعیت خود را تغییر میدهد و مزایایی مانند ساختار ساده، قیمت پایین و دقت بالا در سرعتهای پایین دارد.
سرو موتور خطی: برخلاف سرو موتورهای دوار که زاویه را کنترل میکنند، سرو موتورهای خطی برای جابجایی خطی اشیاء در یک مسیر مستقیم استفاده میشوند.
ساختار داخلی سرو موتور:
به طور کلی، ساختار داخلی یک سرو موتور شامل اجزای زیر میشود:
- موتور الکتریکی: وظیفه اصلی موتور الکتریکی، تولید گشتاور و حرکت مورد نظر سرو موتور است.
- گیربکس: در برخی از سرو موتورها، از گیربکس برای افزایش گشتاور و کاهش سرعت استفاده میشود.
- انکودر: انکودر، موقعیت و سرعت زاویهای شفت موتور را اندازهگیری میکند و اطلاعات را به واحد کنترل ارسال میکند.
- واحد کنترل: واحد کنترل، با استفاده از اطلاعات دریافتی از انکودر و مقایسه آن با فرمانهای ورودی، سیگنالهای کنترلی لازم را به موتور الکتریکی ارسال میکند تا سرو موتور به موقعیت و سرعت دلخواه برسد.
مفاهیم کلیدی:
- گشتاور: گشتاور، نیروی پیچشی است که توسط موتور الکتریکی برای چرخاندن شفت سرو موتور تولید میشود. واحد اندازهگیری گشتاور، نیوتن متر (N.m) است.
- سرعت: سرعت، بیانگر سرعت چرخش شفت سرو موتور در واحد دور در دقیقه (RPM) است.
- دقت: دقت، بیانگر میزان انحراف موقعیت یا سرعت واقعی سرو موتور از مقادیر فرمان داده شده است. واحد اندازهگیری دقت، درجه یا رادیان است.
- بازخورد: بازخورد، اطلاعاتی است که از طریق انکودر در مورد موقعیت و سرعت فعلی سرو موتور به واحد کنترل ارسال میشود.
علل لرزش سرو موتور
همانطور که در قسمتهای قبل اشاره شد، لرزش سرو موتور میتواند معضلی جدی برای سیستمهای کنترل و اتوماسیون باشد. علل لرزش سرو موتور را میتوان به دو دسته کلی مکانیکی و الکتریکی تقسیم کرد:
علل لرزش مکانیکی سرو موتور:
عدم تعادل مکانیکی: عدم تعادل شفت و روتور سرو موتور، یکی از شایعترین علل لرزش مکانیکی است. این عدم
- تعادل میتواند ناشی از عواملی مانند:
- ماشینکاری نامناسب شفت و روتور
- سایش و پارگی بلبرینگها و یاتاقانها
- نشت روغن یا گریس از بلبرینگها
- وجود جسم خارجی در داخل موتور
- نصب نامناسب سرو موتور
- ناهمواری سطوح اتصال: ناهمواری سطوح اتصال بین اجزای مکانیکی سرو موتور مانند کوپلینگها، یاتاقانها و پایههای موتور نیز میتواند منجر به لرزش شود.
- تنشهای مکانیکی: تنشهای مکانیکی ناشی از بارگذاری ناگهانی یا بیش از حد، میتواند باعث لرزش سرو موتور شود.
- سایش و پارگی: سایش و پارگی تدریجی بلبرینگها، یاتاقانها و سایر اجزای مکانیکی سرو موتور در طول زمان، میتواند منجر به لرزش شود.
علل لرزش الکتریکی سرو موتور:
- نویز و تداخل الکتریکی: نویز و تداخل الکتریکی در منبع تغذیه، کابلها و درایو سرو موتور میتواند باعث لرزش شود. این نویز و تداخل میتواند ناشی از عواملی مانند:
- وجود موتورهای الکتریکی دیگر در نزدیکی سرو موتور
- استفاده از کابلهای نامناسب و بیکیفیت
- اتصال نامناسب زمین
- نویز الکتریکی ناشی از سوئیچها و رلهها
- نویز و ریپل در درایو سرو موتور: نویز و ریپل در سیگنالهای خروجی درایو سرو موتور میتواند باعث لرزش شود. این نویز و ریپل میتواند ناشی از عواملی مانند:
- خرابی در مدارهای درایو
- استفاده از منبع تغذیه نامناسب
- تنظیمات نامناسب درایو
- ناسازگاری تنظیمات درایو سرو موتور با مشخصات سرو موتور: تنظیمات نامناسب درایو سرو موتور مانند گین، زمانهای افزایش و افت و فیلترها، میتواند با مشخصات سرو موتور مطابقت نداشته باشد و منجر به لرزش شود.
- خطا در سنسورهای بازخورد و حلقه کنترل: خطا در سنسورهای بازخورد یا حلقه کنترل سرو موتور میتواند منجر به ارسال اطلاعات نادرست به واحد کنترل و در نتیجه، لرزش سرو موتور شود.
روشهای تشخیص لرزش سرو موتور
تشخیص دقیق علت لرزش سرو موتور، اولین قدم برای رفع این مشکل و پیشگیری از بروز آن در آینده است. روشهای مختلفی برای تشخیص لرزش سرو موتور وجود دارد که در ادامه به برخی از آنها اشاره میکنیم:
مشاهده و بررسی ظاهری:
با دقت به سرو موتور نگاه کنید و به دنبال علائمی مانند لرزش بدنه، ناهمواری در حرکت شفت، نشت روغن یا گریس از بلبرینگها باشید.
به صدای تولیدی توسط سرو موتور گوش دهید. صدای غیرعادی یا نویز میتواند نشان دهنده لرزش باشد.
استفاده از ابزارهای اندازهگیری:
- از لرزهسنج برای اندازهگیری میزان لرزش سرو موتور در نقاط مختلف بدنه و شفت استفاده کنید.
- از آنالایزر طیف برای تجزیه و تحلیل فرکانس لرزش و شناسایی منبع آن استفاده کنید.
بررسی دادههای سنسورهای بازخورد و پارامترهای عملکردی:
- به دادههای سنسورهای بازخورد مانند انکودر توجه کنید. نوسانات غیرعادی در این دادهها میتواند نشان دهنده لرزش باشد.
- پارامترهای عملکردی سرو موتور مانند سرعت، گشتاور و موقعیت را بررسی کنید. انحرافات غیرعادی در این پارامترها میتواند نشان دهنده لرزش باشد.
تحلیل سیگنالهای الکتریکی ورودی و خروجی درایو سرو موتور:
با استفاده از اسیلوسکوپ، سیگنالهای الکتریکی ورودی و خروجی درایو سرو موتور را بررسی کنید. نویز یا اعوجاج در این سیگنالها میتواند نشان دهنده لرزش باشد.
عواقب لرزش سرو موتور
لرزش سرو موتور، همانطور که در قسمتهای قبل اشاره شد، میتواند پیامدهای منفی متعددی برای سیستمهای کنترل و اتوماسیون به همراه داشته باشد. برخی از مهمترین عواقب لرزش سرو موتور عبارتند از:
کاهش دقت و افت عملکرد:
لرزش میتواند باعث نوسانات جزئی در زاویه یا سرعت چرخش سرو موتور شود و در نتیجه، دقت سیستم را به طور قابل توجهی کاهش دهد. این امر در کاربردهای حساس مانند جراحی رباتیک یا چاپ سه بعدی میتواند فاجعهبار باشد.
افزایش سایش و پارگی:
لرزش مداوم، تنشهای اضافی به اجزای مکانیکی سرو موتور مانند بلبرینگها و یاتاقانها وارد میکند و باعث سایش و پارگی زودرس آنها میشود. این امر عمر مفید سرو موتور را به طور قابل توجهی کاهش میدهد.
ایجاد صدا و نویز:
لرزش سرو موتور میتواند با ایجاد صدا و نویز ناخواسته، محیط کار را آزاردهنده و نامطبوع کند.
خرابی و از کار افتادن:
در موارد شدید، لرزش میتواند منجر به خرابی سرو موتور و سایر اجزای سیستم شود و خسارات مالی و زمانی قابل توجهی به بار آورد.
علاوه بر عواقب ذکر شده در بالا، لرزش سرو موتور میتواند اثرات منفی دیگری نیز به دنبال داشته باشد، از جمله:
- کاهش راندمان: لرزش میتواند باعث اتلاف انرژی و کاهش راندمان سرو موتور شود.
- افزایش مصرف برق: لرزش میتواند منجر به افزایش مصرف برق سرو موتور شود.
- کاهش عمر مفید سایر اجزای سیستم: لرزش سرو موتور میتواند به سایر اجزای سیستم مانند کوپلینگها، یاتاقانها و پایهها نیز آسیب برساند و عمر مفید آنها را کاهش دهد.
راهحلهای مقابله با لرزش سرو موتور
خوشبختانه، راهحلهای مختلفی برای مقابله با لرزش سرو موتور وجود دارد. انتخاب راهحل مناسب به نوع و علت لرزش بستگی دارد. در ادامه به برخی از راهحلهای متداول اشاره میکنیم:
راهحلهای مربوط به لرزش مکانیکی:
- بالانس شفت و روتور: شفت و روتور سرو موتور باید به طور دقیق بالانس شوند تا از عدم تعادل مکانیکی و لرزش ناشی از آن جلوگیری شود.
- تعویض بلبرینگها و یاتاقانها: بلبرینگها و یاتاقانهای فرسوده و آسیبدیده باید با قطعات جدید و باکیفیت تعویض شوند.
- صاف کردن سطوح اتصال: سطوح اتصال بین اجزای مکانیکی سرو موتور باید صاف و عاری از هرگونه ناهمواری باشند.
- استفاده از مواد و تجهیزات باکیفیت: در ساخت و مونتاژ سرو موتور باید از مواد و تجهیزات باکیفیت بالا استفاده شود.
- کاهش بارگذاری: بارگذاری بیش از حد سرو موتور میتواند منجر به لرزش شود. در صورت امکان، باید بارگذاری سرو موتور را کاهش داد.
راهحلهای مربوط به لرزش الکتریکی:
- استفاده از فیلترهای الکتریکی: فیلترهای الکتریکی میتوانند برای حذف نویز و تداخل الکتریکی از منبع تغذیه، کابلها و درایو سرو موتور استفاده شوند.
- تنظیم صحیح درایو سرو موتور: تنظیمات درایو سرو موتور مانند گین، زمانهای افزایش و افت و فیلترها باید به طور صحیح تنظیم شوند تا با مشخصات سرو موتور مطابقت داشته باشند.
- استفاده از منبع تغذیه مناسب: از منبع تغذیه مناسب و باکیفیت برای سرو موتور استفاده کنید.
- استفاده از کابلهای باکیفیت: از کابلهای باکیفیت و مناسب برای اتصال سرو موتور به درایو و منبع تغذیه استفاده کنید.
- اتصال صحیح زمین: سرو موتور و درایو باید به طور صحیح به زمین متصل شوند.
راهکارهای پیشگیری از لرزش سرو موتور
پیشگیری از لرزش سرو موتور، به مراتب آسانتر و کمهزینهتر از رفع آن پس از بروز مشکل است. با رعایت برخی نکات ساده، میتوان احتمال لرزش سرو موتور را به طور قابل توجهی کاهش داد:
انتخاب سرو موتور مناسب:
در هنگام انتخاب سرو موتور، باید به دقت به مشخصات فنی آن مانند گشتاور، سرعت، دقت و نوع کاربرد توجه کرد.
سرو موتور باید با توجه به نیاز سیستم و شرایط کاری انتخاب شود.
از انتخاب سرو موتوری که بیش از حد توان آن برای کاربرد مورد نظر است، باید خودداری کرد.
نصب صحیح سرو موتور:
سرو موتور باید بر روی سطحی صاف، صلب و عاری از لرزش نصب شود.
از پیچ و مهرههای مناسب برای تثبیت سرو موتور در جای خود استفاده کنید.
از کوپلینگهای باکیفیت برای اتصال سرو موتور به بار استفاده کنید.
کابلهای سرو موتور باید به درستی مسیریابی و مرتب شوند تا از خم شدن، کشیده شدن یا ساییده شدن آنها جلوگیری شود.
نگهداری و مراقبت منظم:
سرو موتور باید به طور منظم تمیز و عاری از گرد و غبار و آلودگی نگه داشته شود.
بلبرینگها و یاتاقانها باید به طور منظم روغنکاری یا گریسکاری شوند.
سرو موتور باید به طور دورهای از نظر لرزش و سایر مشکلات احتمالی بررسی شود.
استفاده از تجهیزات باکیفیت:
- در ساخت و مونتاژ سرو موتور باید از مواد و تجهیزات با کیفیت بالا استفاده شود.
- از درایو سرو موتور مناسب و باکیفیت استفاده کنید.
- از منبع تغذیه مناسب و باکیفیت استفاده کنید.
- از کابلهای باکیفیت و مناسب برای اتصال سرو موتور به درایو و منبع تغذیه استفاده کنید.
- با رعایت نکات ذکر شده در این مقاله، میتوان احتمال لرزش سرو موتور را به طور قابل توجهی کاهش داد و از عملکرد بینقص و عمر مفید این غولهای کوچک در سیستمهای کنترل و اتوماسیون اطمینان حاصل کرد.
