انواع تابلو برق | راهنمای جامع تابلو برق صنعتی ۱۴۰۴

تابلو برق، قلب تپنده هر سیستم الکتریکی است. از یک واحد مسکونی کوچک گرفته تا بزرگ‌ترین کارخانه‌ها، همه به تابلو برق برای کنترل، توزیع و حفاظت انرژی نیاز دارند.
در این مقاله از آرتا صنعت، نمایندگی رسمی محصولات اشنایدر الکتریک (Schneider Electric)، همه چیز درباره انواع تابلو برق، اجزا، کاربرد، استانداردها و نکات انتخاب صحیح آن را بررسی می‌کنیم.

در صنعت برق، انتخاب تابلو برق مناسب برای توزیع، کنترل و حفاظت از انرژی الکتریکی اهمیت ویژه‌ای دارد. تابلوها با توجه به نوع ولتاژ، ساختار، محل نصب و کاربرد به دسته‌های مختلفی تقسیم می‌شوند. به زبان ساده، اگر بخواهیم همه‌ی انواع تابلو برق را در یک نگاه خلاصه کنیم، شامل موارد زیر هستند:

• تابلو برق صنعتی: شامل تابلو MCC (مرکز کنترل موتور)، تابلو PLC برای اتوماسیون، تابلو بانک خازنی برای اصلاح ضریب توان و تابلو توزیع اصلی یا MDP در این تابلوها تجهیزاتی مثل کنتاکتور اشنایدر و کلید حرارتی نقش کلیدی دارند.
• تابلو برق از نظر کاربرد: مانند تابلو فرمان موتوری، تابلو توزیع قدرت، تابلو اتوماسیون و تابلوهای حفاظتی که از کلید محافظ جان اشنایدر، کلید مینیاتوری و تجهیزات ایمنی استفاده می‌کنند.
• تابلو برق فشار ضعیف (LV): مخصوص ولتاژ کمتر از ۱۰۰۰ ولت که در ساختمان‌ها و صنایع سبک کاربرد دارد. معمولاً مجهز به کلید اتوماتیک اشنایدر، کلید مینیاتوری و شاسی تابلو است.
• تابلو برق فشار متوسط (MV): برای ولتاژ ۱ تا ۳۶ کیلوولت در صنایع و پست‌های توزیع برق. در این تابلوها از سکسیونر و بریکرهای خاص استفاده می‌شود.
• تابلو برق فشار قوی (HV): مخصوص شبکه‌های انتقال و توزیع با ولتاژ بالاتر از ۳۶ کیلوولت که نیازمند تجهیزات ایزوله و حفاظتی ویژه هستند.

طبقه‌بندی تابلو برق بر اساس سطح ولتاژ

۱. تابلو برق فشار ضعیف (LV – Low Voltage)

مطابق استاندارد IEC 61439، تابلوهای LV برای ولتاژهای تا ۱۰۰۰ ولت AC یا ۱۵۰۰ ولت DC طراحی می‌شوند.

کاربردها: ساختمان‌ها، صنایع سبک، خطوط تولید و مراکز تجاری.

تجهیزات اصلی:

• کلید مینیاتوری (MCB)
• کلید اتوماتیک کمپکت (MCCB)
• کلید هوایی (ACB)
• کنتاکتور، فیوز، رله حرارتی و ترانس جریان

مطالعه مقاله انواع تابلو برق ساختمان

تابلوهای LV، با تجهیزات Schneider Electric و طراحی مطابق IEC، بهترین انتخاب برای صنایع داخلی هستند.

۲. تابلو برق فشار متوسط (MV – Medium Voltage)

طبق استاندارد IEC 62271-200، تابلوهای MV در بازه ۱ تا ۳۶ کیلوولت (در برخی رده‌ها تا ۵۲ کیلوولت) استفاده می‌شوند.

کاربردها: پست‌های توزیع برق، پالایشگاه‌ها، صنایع معدنی و کارخانه‌های سنگین.

تجهیزات:

• کلیدهای خلأ (Vacuum Circuit Breaker)
• سوییچگیرهای گازی (GIS)
• رله‌های حفاظتی دیجیتال
• ترانس‌های جریان و ولتاژ

 تابلوهای MV را مطابق IEC 62271 و با سلول‌های فلزی‌پوشیده (Metal Clad) طراحی و تولید می شوند.

۳. تابلو برق فشار قوی (HV – High Voltage)

• فشار قوی به ولتاژهای بالاتر از ۳۶ کیلوولت اطلاق می‌شود.
• کاربردها: شبکه‌های انتقال و نیروگاه‌ها.
• این تابلوها معمولاً در پست‌های برق بزرگ نصب و تحت نظارت شرکت توانیر یا وزارت نیرو تولید می‌شوند.

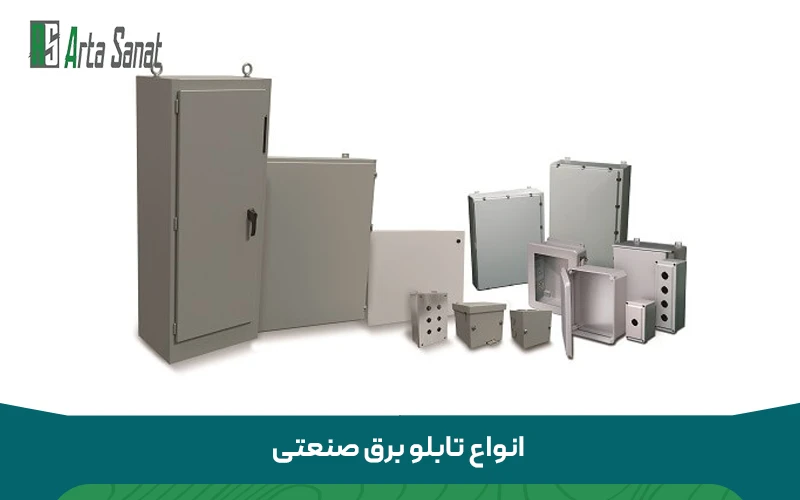

انواع تابلو برق صنعتی

تابلو برق صنعتی یکی از اصلی‌ترین تجهیزات در کارخانجات، نیروگاه‌ها، کارگاه‌های تولیدی و مراکز صنعتی است که وظیفه آن توزیع انرژی، حفاظت از تجهیزات و کنترل فرآیندها است. این تابلوها بر اساس نوع عملکرد به چند گروه مهم تقسیم می‌شوند؛ از جمله تابلو MCC  یا مرکز کنترل موتور که به‌طور ویژه برای راه‌اندازی و حفاظت از الکتروموتورها استفاده می‌شود، تابلو PLC یا اتوماسیون صنعتی که در خطوط تولید هوشمند نقش فرماندهی دارد، تابلو بانک خازنی که برای اصلاح ضریب توان و کاهش تلفات انرژی طراحی شده و در نهایت تابلوهای توزیع قدرت MDP یا DLP که انرژی برق را به بخش‌های مختلف یک واحد صنعتی منتقل می‌کنند.

برای افزایش ایمنی و کارایی، این تابلوها مجهز به تجهیزات حفاظتی و کنترلی مانند کنتاکتور اشنایدر برای قطع و وصل جریان، کلید حرارتی اشنایدر جهت جلوگیری از آسیب به موتور در برابر اضافه‌بار و کلید مینیاتوری اشنایدر برای حفاظت در برابر اتصال کوتاه هستند. استفاده از این تجهیزات، عمر مفید تابلو برق را افزایش داده و امنیت اپراتورها و دستگاه‌ها را تضمین می‌کند.

انواع تابلو برق از نظر ساختار و طراحی

تولیدکننده تابلوهای کشویی و Metal Clad با استفاده از قطعات Schneider Electric است.

تابلو MCC (Motor Control Center):

• ویژه‌ی کنترل و حفاظت الکتروموتورها در خطوط تولید.
• شامل اجزایی مانند کنتاکتور، بیمتال اشنایدر، کلید حرارتی و تجهیزات حفاظتی.
• امکان کنترل محلی و مرکزی موتور را فراهم می‌کند.

تابلو PLC (Programmable Logic Controller):

• مناسب برای اتوماسیون صنعتی و خطوط تولید هوشمند.
• قابلیت اجرای منطق‌های کنترلی پیچیده و اتصال به سنسورها و عملگرها.
• در صنایع بسته‌بندی، غذایی، خودروسازی و پتروشیمی کاربرد دارد.

تابلو بانک خازنی (Capacitor Bank Panel):

• جهت بهبود ضریب توان و کاهش جریمه‌های مصرف برق.
• باعث کاهش تلفات انرژی و بهینه‌سازی مصرف برق در کارخانه‌ها.
• در این تابلوها از خازن‌های قدرت، رگولاتور بانک خازنی، فیوز و کنتاکتور خازنی استفاده می‌شود.

تابلو توزیع صنعتی (MDP/DLP):

• وظیفه توزیع جریان برق از منبع اصلی به بخش‌های مختلف سالن تولید.
• شامل کلید اتوماتیک (MCCB/ACB)، شینه‌ها و کلیدهای حفاظتی است.
• به دلیل نقش حیاتی در تغذیه، باید استانداردهای حفاظتی سخت‌گیرانه در آن رعایت شود.

انواع تابلو برق بر اساس کاربرد

تابلو توزیع (Distribution Panel):

• تقسیم انرژی به مدارهای فرعی.
• مثال: تابلو اصلی ورودی یک کارخانه.

تابلو کنترل یا فرمان (Control Panel / MCC)

• کنترل موتور، پمپ، نوار نقاله و تجهیزات صنعتی.
• استفاده از PLC و HMI برای کنترل خودکار.

تابلو بانک خازنی (Power Factor Correction)

• اصلاح ضریب توان، کاهش تلفات انرژی و جریمه‌های برق صنعتی.
• تابلو PLC و اتوماسیون صنعتی

برای کنترل هوشمند خطوط تولید.

• کنترلرهای پیشنهادی: Modicon M221 / M241 از Schneider Electric.

تابلو فرمان موتوری (Motor Control Panel):

• مخصوص کنترل روشن/خاموش شدن موتورهای صنعتی.
• دارای تجهیزات پایه مثل کنتاکتور، بیمتال و کلید حرارتی.
• مناسب صنایع نساجی، پمپ‌خانه‌ها، خطوط تولید و تهویه صنعتی.

تابلو PLC یا اتوماسیون صنعتی:

• به عنوان مغز سیستم کنترل عمل می‌کند.
• قابل اتصال به سنسورها، عملگرها و تجهیزات شبکه.
• در صنایع بسته‌بندی، خودروسازی و پتروشیمی کاربرد فراوان دارد.

تابلو محافظ جان / ایمنی:

• برای جلوگیری از برق‌گرفتگی ناشی از نشتی جریان.
• بر پایه کلید محافظ جان (RCCB یا RCD) ساخته می‌شود.
• استفاده از این تابلوها در ساختمان‌های مسکونی و اداری الزامی است.

تابلوهای حفاظتی و ایمنی عمومی:

• شامل تابلوهایی با کلید مینیاتوری (MCB) و کلید اتوماتیک (MCCB).
• نقش اصلی: حفاظت از تجهیزات در برابر اضافه‌بار یا اتصال کوتاه.
• حفاظت شبکه در برابر اضافه‌ولتاژ و نوسانات.
• به‌ویژه در واحدهای صنعتی با مصرف انرژی بالا مورد استفاده قرار می‌گیرد.

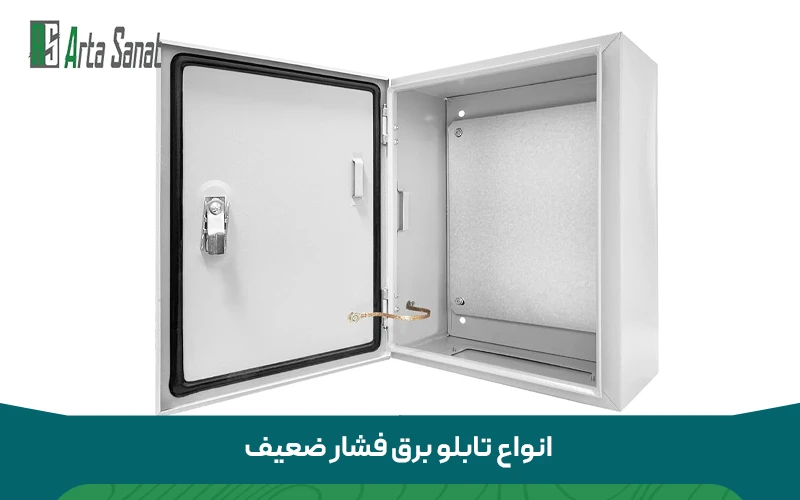

انواع تابلو برق فشار ضعیف (LV)

انواع تابلو برق فشار ضعیف (LV)

تابلو برق فشار ضعیف (LV Panel) به تابلوهایی گفته می‌شود که برای ولتاژهای زیر ۱۰۰۰ ولت طراحی شده‌اند و بیشترین کاربرد را در صنایع سبک، کارخانجات، ساختمان‌ها و مراکز تجاری دارند. وظیفه اصلی این تابلوها، توزیع انرژی الکتریکی، کنترل و حفاظت از مدارها است. تابلوهای LV در مدل‌های مختلفی مانند تابلو توزیع برق، تابلو MCC (مرکز کنترل موتور)، تابلو PLC برای اتوماسیون و تابلو بانک خازنی مورد استفاده قرار می‌گیرند.

این تابلوها معمولاً مجهز به تجهیزات حفاظتی و کنترلی هستند تا ضمن تأمین برق پایدار، از تجهیزات و افراد در برابر خطرات احتمالی مانند اتصال کوتاه، اضافه بار و نشتی جریان محافظت کنند. به همین دلیل، استفاده از تجهیزاتی مانند کلید هوایی اشنایدر (ACB) برای جریان‌های بالا، کلید اتوماتیک (MCCB) برای حفاظت مدارها و کلید مینیاتوری (MCB) برای حفاظت از مصرف‌کننده‌های نهایی در این تابلوها ضروری است.

• تابلو توزیع LV (Distribution Panel):
  • وظیفه: انتقال انرژی از منبع اصلی به بخش‌های مختلف ساختمان یا واحد صنعتی.
  • اجزای مهم: کلید اتوماتیک، شینه‌ها، فیوز و کلید مینیاتوری.
  • کاربرد: ساختمان‌های مسکونی، تجاری و کارخانه‌ها.
• تابلو MCC (Motor Control Center):
  • مخصوص کنترل و حفاظت موتورهای الکتریکی.
  • شامل تجهیزاتی مانند کنتاکتور، بیمتال، کلید حرارتی.
  • کاربرد: صنایع غذایی، نفت و گاز، معادن و خطوط تولید.
• تابلو PLC (Programmable Logic Controller):
  • برای اتوماسیون صنعتی و اجرای فرمان‌های منطقی پیچیده.
  • قابلیت اتصال به سنسورها و تجهیزات کنترلی.
  • کاربرد: خطوط تولید هوشمند، صنایع بسته‌بندی و خودروسازی.
• تابلو بانک خازنی (Capacitor Bank Panel):
  • جهت اصلاح ضریب توان و کاهش تلفات انرژی.
  • اجزای مهم: خازن قدرت، کنتاکتور خازنی، رگولاتور بانک خازنی.
  • کاربرد: کارخانه‌ها، کارگاه‌ها و مراکز صنعتی پرمصرف.

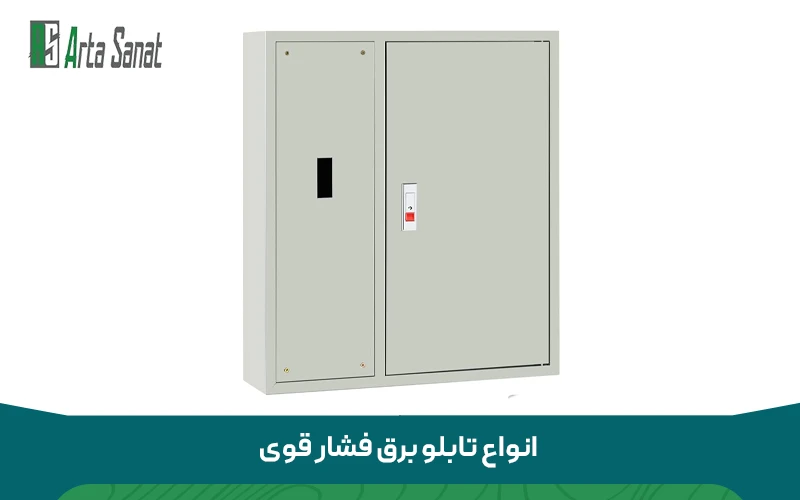

انواع تابلو برق فشار قوی (HV)

انواع تابلو برق فشار قوی (HV)

تابلو برق فشار قوی (High Voltage Panel) به تابلوهایی گفته می‌شود که برای ولتاژ بالاتر از ۳۶ کیلوولت طراحی شده‌اند و عمدتاً در شبکه‌های انتقال و توزیع برق، پست‌های فشار قوی، نیروگاه‌ها و صنایع سنگین به کار می‌روند. این تابلوها به دلیل سطح ولتاژ بسیار بالا، نیازمند عایق‌بندی خاص، استانداردهای ایمنی دقیق و تجهیزات حفاظتی پیشرفته هستند.

مهم‌ترین وظیفه تابلوهای HV عبارت است از: قطع و وصل جریان در سطح ولتاژ بالا، حفاظت از شبکه در برابر اتصال کوتاه و اضافه‌بار و ایزوله کردن بخش‌های مختلف سیستم. به همین دلیل در آن‌ها از تجهیزاتی مانند دیژنکتورهای SF6 (کلید قدرت گازی)، سکسیونر، ترانس جریان (CT)، ترانس ولتاژ (VT) و رله‌های حفاظتی دیجیتال استفاده می‌شود.

در حالی که در تابلوهای فشار ضعیف و متوسط، تجهیزاتی مانند کلید اتوماتیک MCCB و کلید هوایی اشنایدر پرکاربرد هستند، در تابلوهای فشار قوی بیشتر تمرکز بر روی بریکرهای قدرت، سکسیونرها و سیستم‌های حفاظتی رله‌ای است. این تابلوها نقش حیاتی در پایداری شبکه برق کشور دارند و انتخاب صحیح تجهیزات آن‌ها از اهمیت بسیار بالایی برخوردار است.

تابلو GIS (Gas Insulated Switchgear):

• مجهز به کلید قدرت گازی (SF6).
• عایق‌بندی با گاز، مناسب برای فضاهای کوچک و ولتاژهای بالا.
• کاربرد: پست‌های شهری و مکان‌هایی با محدودیت فضا.

تابلو AIS (Air Insulated Switchgear):

• عایق‌بندی با هوا، ابعاد بزرگ‌تر نسبت به
• هزینه کمتر ولی نیازمند فضای بیشتر.
• کاربرد: پست‌های فشار قوی در محوطه‌های باز.

دیژنکتور (Breaker) فشار قوی:

• نقش قطع و وصل مدار در شرایط خطا یا اضافه‌بار.
• انواع: SF6، خلأ (Vacuum Breaker)، روغنی (Oil Breaker).

سکسیونر (Disconnect Switch):

• برای ایزوله‌کردن بخشی از شبکه هنگام تعمیرات.
• قابلیت قطع جریان بار ندارد و فقط در حالت بی‌باری استفاده می‌شود.

ترانس‌های حفاظتی (CT و VT):

• جهت اندازه‌گیری جریان و ولتاژ و ارسال سیگنال به رله‌ها.
• نقش حیاتی در حفاظت و پایش شبکه فشار قوی.

رله‌های حفاظتی دیجیتال:

• تشخیص خطا (اتصال کوتاه، اضافه‌بار، زمین شدن فاز).
• فرمان قطع به بریکرها را صادر می‌کنند.

انواع تابلو برق فشار متوسط (MV)

تابلو برق فشار متوسط (Medium Voltage Panel) به تابلوهایی گفته می‌شود که برای ولتاژ بین ۱ کیلوولت تا ۳۶ کیلوولت طراحی شده‌اند. این تابلوها بیشتر در پست‌های توزیع برق، کارخانجات بزرگ، پالایشگاه‌ها و صنایع سنگین مورد استفاده قرار می‌گیرند. وظیفه اصلی آن‌ها توزیع انرژی، حفاظت و کنترل شبکه برق در سطح ولتاژ متوسط است.

تابلوهای فشار متوسط در دو نوع کلی AIS (عایق‌بندی با هوا) و GIS (عایق‌بندی با گاز SF6) ساخته می‌شوند. نوع AIS بیشتر در فضاهای باز و پست‌های بزرگ کاربرد دارد، در حالی‌که نوع GIS به دلیل ابعاد کوچک و عایق‌بندی بهتر، در محیط‌های شهری و فضاهای محدود به کار می‌رود.

این تابلوها مجهز به تجهیزاتی مانند دیژنکتور خلأ (Vacuum Circuit Breaker – VCB)، سکسیونر بار، ترانس‌های جریان (CT) و ولتاژ (VT) و رله‌های حفاظتی دیجیتال هستند. وجود این تجهیزات باعث می‌شود شبکه در برابر اتصال کوتاه، اضافه بار و خطاهای زمین محافظت شود.

·         تابلو AIS (Air Insulated Switchgear):

• عایق‌بندی با هوا.
• هزینه پایین‌تر، ولی نیازمند فضای بزرگ‌تر.
• بیشتر در پست‌های برق صنعتی و محیط‌های باز استفاده می‌شود.

·         تابلو GIS (Gas Insulated Switchgear):

• عایق‌بندی با گاز
• ابعاد کوچک‌تر و ایمنی بالاتر.
• مناسب برای مناطق شهری و فضاهای محدود.

·         تابلو کمپکت (Compact Switchgear):

• ترکیبی از سکسیونر، دیژنکتور و تجهیزات حفاظتی در یک واحد جمع‌وجور.
• محبوب در شبکه‌های توزیع شهری.

·         دیژنکتور خلأ (VCB):

• کلید قدرتی برای قطع جریان در سطح ولتاژ متوسط.
• پرکاربرد در تابلوهای MV به دلیل طول عمر بالا و عملکرد مطمئن.

·         سکسیونر بار (Load Break Switch):

• قابلیت قطع و وصل مدار در حالت بار نامی.
• معمولاً همراه با فیوز و رله حفاظتی استفاده می‌شود.

·         ترانس‌های حفاظتی (CT و VT):

• برای اندازه‌گیری جریان و ولتاژ و ارسال اطلاعات به سیستم‌های حفاظتی.
• نقش حیاتی در عملکرد دقیق رله‌های حفاظتی.

نقشه ساخت تابلو برق (Electrical Panel Design Drawings)

یکی از مهم‌ترین مراحل در فرآیند تولید تابلو برق، طراحی و تهیه نقشه‌های فنی است. این نقشه‌ها مسیر جریان برق، محل نصب تجهیزات و نحوه سیم‌کشی داخلی تابلو را مشخص می‌کنند و پایه اصلی کار تابلو‌ساز و نصاب محسوب می‌شوند.

🔸 به زبان ساده، نقشه تابلو برق «نقشه ساخت و سیم‌کشی مغز سیستم الکتریکی» است.

🔹 انواع نقشه‌های تابلو برق

🔹 اجزای مهم در نقشه ساخت تابلو برق

• مسیر ورودی و خروجی برق (Incomer / Outgoing)

• کلید اصلی و فیوزهای حفاظتی

• شینه‌های فاز، نول و ارت

• ترانس‌های جریان (CT) و ولتاژ (VT)

• کنتاکتورها، بی‌متال‌ها، رله‌ها و تایمرها

• تجهیزات فرمان و PLC

• ترمینال‌های ورودی و خروجی

• سیستم ارتینگ و سیم‌کشی حفاظتی


🔹 مراحل طراحی نقشه تابلو برق

1. جمع‌آوری اطلاعات پروژه

   • توان مصرفی، نوع بار، ولتاژ و شرایط محیط نصب

2. طراحی اولیه (SLD)

   • مشخص کردن مدارهای اصلی و کلیدها

3. انتخاب تجهیزات مناسب

   • بر اساس جریان نامی، برند (مثلاً Schneider Electric) و فضای تابلو

4. طراحی مدار فرمان و کنترل

   • استفاده از PLC، رله‌ها، تایمرها و سنسورها

5. طراحی سیم‌کشی داخلی و ترمینال‌بندی

   • شماره‌گذاری سیم‌ها و مسیرگذاری دقیق

6. تهیه خروجی نهایی برای ساخت

   • شامل Layout، Wiring Diagram، BOM و Terminal List

استانداردهای طراحی نقشه تابلو برق

در طراحی نقشه‌ها باید از علائم استاندارد IEC 60617 استفاده شود تا مدارها برای همه مهندسان قابل درک باشند.

نرم‌افزارهای طراحی نقشه تابلو برق

 نکات مهم در تهیه نقشه ساخت تابلو برق

•  استفاده از رنگ‌بندی استاندارد سیم‌ها (قهوه‌ای، مشکی، خاکستری – فاز / آبی – نول / سبز-زرد – ارت)

• شماره‌گذاری دقیق سیم‌ها و تجهیزات (Q1، K1، F1 و…)

• رعایت فواصل ایزولاسیون و مسیر عبور هوا

• درج توان، جریان نامی و ولتاژ روی نقشه

• افزودن جدول کابل‌ها، قطر سیم و محل عبور داکت‌ها

• استفاده از فونت و خطوط خوانا و استاندارد

اهمیت نقشه ساخت تابلو برق

1. جلوگیری از خطا در مونتاژ و سیم‌کشی

2. کاهش زمان ساخت و نصب تابلو

3. تسهیل تعمیر و عیب‌یابی در آینده

4. اطمینان از رعایت استانداردهای ایمنی

5. افزایش دقت در خرید و کنترل قطعات

نتیجه گیری

در صنعت برق، تابلوهای برق ابزارهای حیاتی برای توزیع، کنترل و حفاظت از انرژی الکتریکی هستند که بر اساس ولتاژ، ساختار و کاربرد به انواع مختلف تقسیم می‌شوند. تابلوهای برق صنعتی شامل تابلو MCC (مرکز کنترل موتور)، تابلو PLC (اتوماسیون صنعتی)، تابلو بانک خازنی و تابلو توزیع اصلی (MDP) هستند که هر یک وظایف خاصی در مدیریت و حفاظت انرژی الکتریکی دارند. علاوه بر این، تابلوهای برق از نظر کاربرد به دسته‌هایی مانند تابلو فرمان موتوری، تابلو PLC، تابلوهای حفاظتی و ایمنی تقسیم می‌شوند که در صنایع مختلف کاربرد دارند.

در نهایت، تابلوهای برق فشار ضعیف (LV)، فشار متوسط (MV) و فشار قوی (HV) برای ولتاژهای مختلف طراحی شده‌اند و هرکدام ویژگی‌ها و تجهیزات خاص خود را دارند که موجب حفاظت و کنترل مؤثر انرژی در شبکه‌های مختلف می‌شود. برای تمامی این تجهیزات، می‌توانید از نمایندگی‌های معتبر مانند آرتا صنعت نمایندگی اشنایدر محصولات مورد نیاز خود را خریداری نمایید.

سوالات متداول انواع تابلو برق

تابلو برق MCC چیست و در چه کاربردهایی استفاده می‌شود؟

تابلو برق MCC (Motor Control Center) برای کنترل و حفاظت الکتروموتورها در خطوط تولید استفاده می‌شود. این تابلو شامل تجهیزات حفاظتی مانند کنتاکتور، بیمتال و کلید حرارتی است و امکان کنترل محلی و مرکزی موتور را فراهم می‌کند.

تفاوت تابلو برق فشار ضعیف (LV) و فشار متوسط (MV) چیست؟

تابلو برق فشار ضعیف (LV) برای ولتاژهای کمتر از ۱۰۰۰ ولت طراحی شده و در ساختمان‌ها و صنایع سبک کاربرد دارد، در حالی که تابلو برق فشار متوسط (MV) برای ولتاژهای بین ۱ تا ۳۶ کیلوولت مناسب است و بیشتر در صنایع سنگین و پست‌های توزیع برق مورد استفاده قرار می‌گیرد.

چرا تابلو برق‌های فشار قوی (HV) نیاز به تجهیزات حفاظتی خاص دارند؟

تابلوهای برق فشار قوی (HV) برای ولتاژهای بالاتر از ۳۶ کیلوولت طراحی شده‌اند و به دلیل سطح ولتاژ بسیار بالا، نیازمند تجهیزات ایزوله، حفاظتی پیشرفته مانند دیژنکتورهای SF6، سکسیونرها و رله‌های حفاظتی دیجیتال هستند تا از آسیب به شبکه و تجهیزات جلوگیری کنند.

تابلو برق چیست و چه کاربردی دارد؟

تابلو برق محفظه‌ای است که تجهیزات الکتریکی در آن نصب می‌شوند تا جریان برق بین مدارها به‌صورت ایمن و کنترل‌شده توزیع شود.

انواع تابلو برق از نظر ولتاژ کدام‌اند؟

• فشار ضعیف (LV): تا ۱۰۰۰ ولت
• فشار متوسط (MV): ۱ تا ۳۶ کیلوولت
• فشار قوی (HV): بالاتر از ۳۶ کیلوولت

تابلو برق صنعتی و ساختمانی چه تفاوتی دارند؟

تابلو صنعتی برای خطوط تولید و موتورخانه‌ها طراحی می‌شود، در حالی که تابلو ساختمانی برای توزیع برق بین واحدهای مسکونی استفاده می‌شود.

 تابلو برق کشویی چیست و چه مزایایی دارد؟

تابلو کشویی (Withdrawable) دارای یونیت‌های متحرک است که بدون خاموشی کل تابلو قابل سرویس هستند ، بسیار مناسب برای صنایع حساس مثل پتروشیمی و بیمارستان.

استانداردهای مهم در طراحی تابلو برق چیست؟

• IEC 61439 برای تابلوهای فشار ضعیف
• IEC 62271-200 برای تابلوهای فشار متوسط
• IEC 60364 برای نصب تأسیسات
• IEC 60529 برای درجه حفاظت IP

تابلو برق چگونه طراحی می‌شود؟

ابتدا نقشه تک‌خطی (Single Line) ترسیم می‌شود، سپس اجزا انتخاب و جانمایی می‌گردند. طراحی نهایی شامل نقشه سیم‌کشی و تست‌های عایقی است.

 نرم‌افزار طراحی تابلو برق چیست؟

برنامه‌های EPLAN و AutoCAD Electrical از رایج‌ترین ابزارهای طراحی نقشه تابلو برق هستند.
