تفاوت انواع کلیدهای حفاظتی برق | جامع‌ترین راهنمای تخصصی انتخاب کلید حفاظتی

 چرا کلیدهای حفاظتی قلب تپنده تابلو برق هستند؟

در دنیای برق صنعتی و ساختمانی، همیشه یک اصل تغییرناپذیر وجود دارد:

🔸 هیچ سیستمی بدون حفاظت ایمن نیست.

اتصال کوتاه، اضافه‌بار، خطای زمین و نشتی جریان، تهدیدهایی هستند که می‌توانند در چند ثانیه باعث سوختن تجهیزات، آتش‌سوزی و حتی خطر برق‌گرفتگی شوند. اینجاست که کلیدهای حفاظتی مانند یک پوشش نجات‌بخش عمل کرده و در لحظه مناسب مدار را قطع می‌کنند.

در این مقاله از آرتا صنعت به عنوان نمایندگی اشنایدر، به عنوان یک کارشناس برق صنعتی و متخصص تجهیزات حفاظتی، به‌طور کامل و بدون ابهام، تمام انواع کلیدهای حفاظتی رایج در صنعت را بررسی و مقایسه می‌کنیم.

کلید حفاظتی چیست؟ تعریف کامل و تخصصی

کلید حفاظتی تجهیزی است که وظیفه دارد از مدار، کابل‌ها، تجهیزات و افراد در برابر خطرات الکتریکی محافظت کند.

وظایف اصلی کلید حفاظتی:

• جلوگیری از اضافه‌جریان (Overload protection)

• جلوگیری از اتصال کوتاه (Short circuit protection)

• جلوگیری از نشتی جریان و برق‌گرفتگی (Earth leakage protection)

• پیشگیری از آتش‌سوزی ناشی از جریان‌های غیرمجاز

• حفظ سلامت تجهیزات گران‌قیمت صنعتی

• افزایش قابلیت اطمینان و پایداری سیستم برق

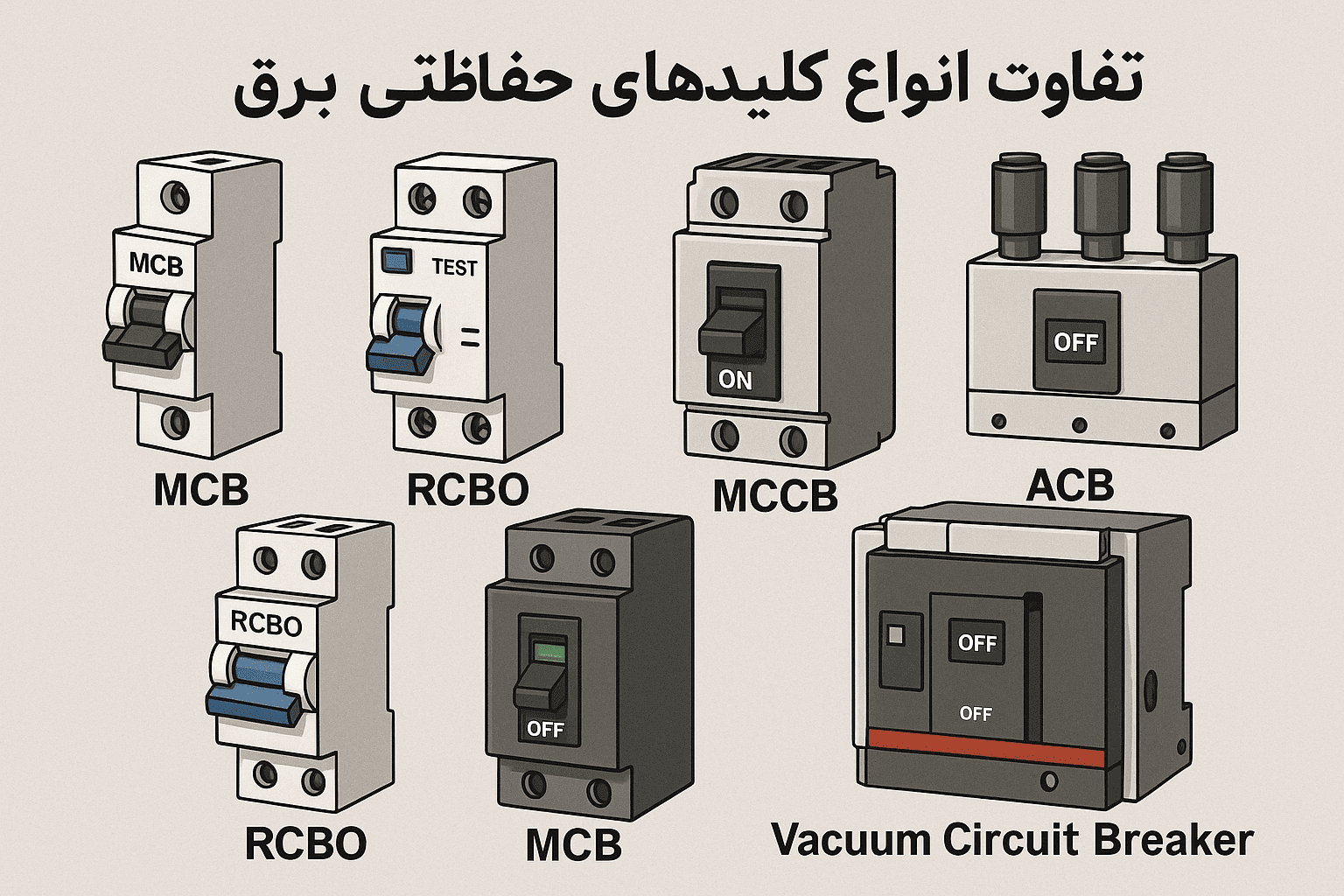

انواع کلیدهای حفاظتی و تفاوت آن‌ها – توضیح کامل، حرفه‌ای و قابل فهم

در ادامه، تمام کلیدهای حفاظتی مهم برق را به‌صورت دسته‌بندی‌شده، تخصصی و همراه با مثال‌های کاربردی معرفی می‌کنیم:

1. کلید مینیاتوری (MCB)

کلید مینیاتوری یا Miniature Circuit Breaker رایج‌ترین نوع کلید حفاظتی در صنعت و ساختمان است.

ویژگی‌های کلید MCB

• مناسب جریان‌های تا 125 آمپر

• حفاظت ترکیبی:
  ✔️ اضافه‌بار (حرارتی)
  ✔️ اتصال کوتاه (مغناطیسی)

• تنوع در منحنی قطع (B – C – D)


منحنی‌های قطع:

• Curve B → مناسب بارهای روشنایی و پریز

• Curve C → مناسب بارهای موتوری

• Curve D → مناسب بارهایی با جریان هجومی زیاد مثل ترانسفورماتور

مزایا

• قیمت مناسب

• عملکرد سریع

• نصب آسان

• طول عمر بالا


معایب

• مناسب بارهای سنگین نیست

• عدم امکان تنظیم پارامترهای حفاظتی

آرتا صنعت مجموعه کاملی از کلیدهای مینیاتوری اشنایدر Schneider را با جریان‌ها و تیپ‌های مختلف B ،C و D عرضه می‌کند.

برای مشاهده قیمت و خرید: 👉 کلید مینیاتوری اشنایدر

2. کلید محافظ جان (RCD یا RCCB)

کلید محافظ جان برای جلوگیری از برق‌گرفتگی طراحی شده است.

عملکرد محافظ جان

این کلید جریان رفت و برگشت را مقایسه می‌کند؛ اگر اختلافی وجود داشته باشد، یعنی نشتی جریان رخ داده و کلید فوراً مدار را قطع می‌کند.

سطوح حفاظت

• 10mA → محیط‌های فوق‌العاده حساس

• 30mA → حفاظت جان برای ساختمان

• 100/300mA → مصارف صنعتی (حفاظت در برابر آتش‌سوزی)

مزایا

• جلوگیری از برق‌گرفتگی

• الزام استاندارد در محیط‌های مرطوب

• نصب ساده

معایب

• حفاظت اتصال کوتاه ندارد

• باید همراه با MCB نصب شود

اگر قصد افزایش سطح ایمنی ساختمان یا محیط صنعتی را دارید، بهترین گزینه استفاده از کلید محافظ جان اشنایدر با حساسیت‌های 30mA و 100mA است.

برای مشاهده مدل‌ها: 👉 کلید محافظ جان اشنایدر

3. کلید RCBO

RCBO = MCB + RCD

این کلید هم‌زمان از مدار در برابر:
✔️ اضافه‌بار
✔️ اتصال کوتاه
✔️ نشتی جریان
محافظت می‌کند.

مزایا

• حفاظت کامل

• مناسب مدارهای مستقل

• کاهش خطای انسانی


معایب

• قیمت بالاتر

• فضای بیشتر در تابلو

4. کلید MCCB (کلید اتوماتیک کمپکت)

کلید MCCB برای جریان‌های تا 1600 آمپر مناسب است.

ویژگی‌ها

• حفاظت حرارتی و مغناطیسی

• قابل تنظیم (Trip Adjustable)

• توان تحمل جریان اتصال کوتاه زیاد (مثلاً 50kA)

مزایا

• مناسب صنعت

• دوام زیاد

• قابلیت اطمینان بالا

معایب

• ابعاد بزرگ‌تر

• قیمت بیشتر از MCB


5. کلید هوایی (ACB)

کلید ACB برای تابلوهای اصلی (Main Panel) به کار می‌رود.

جریان نامی

تا 6300 آمپر

قابلیت‌های حرفه‌ای

• قابلیت کنترل و مانیتورینگ

• مناسب سیستم‌های توزیع توان

مزایا

• مناسب جریان‌های بسیار بالا

• دقت و سرعت بالا

• طول عمر زیاد

در تابلوهای اصلی و مراکز توزیع برق، استفاده از کلید هوایی اشنایدر بهترین انتخاب برای حفاظت LSI است.

فهرست مدل‌ها:👉 کلید هوایی اشنایدر

6. کلیدهای خلأ (VCB – Vacuum Circuit Breaker)

این کلیدها در ولتاژ متوسط (MV) استفاده می‌شوند.

مزایا

• سرعت قطع بسیار زیاد

• طول عمر بالا

• مناسب پست‌های 20 کیلوولت

کاربرد

• پست‌های توزیع

• کارخانه‌ها

• شبکه‌های متوسط ولتاژ

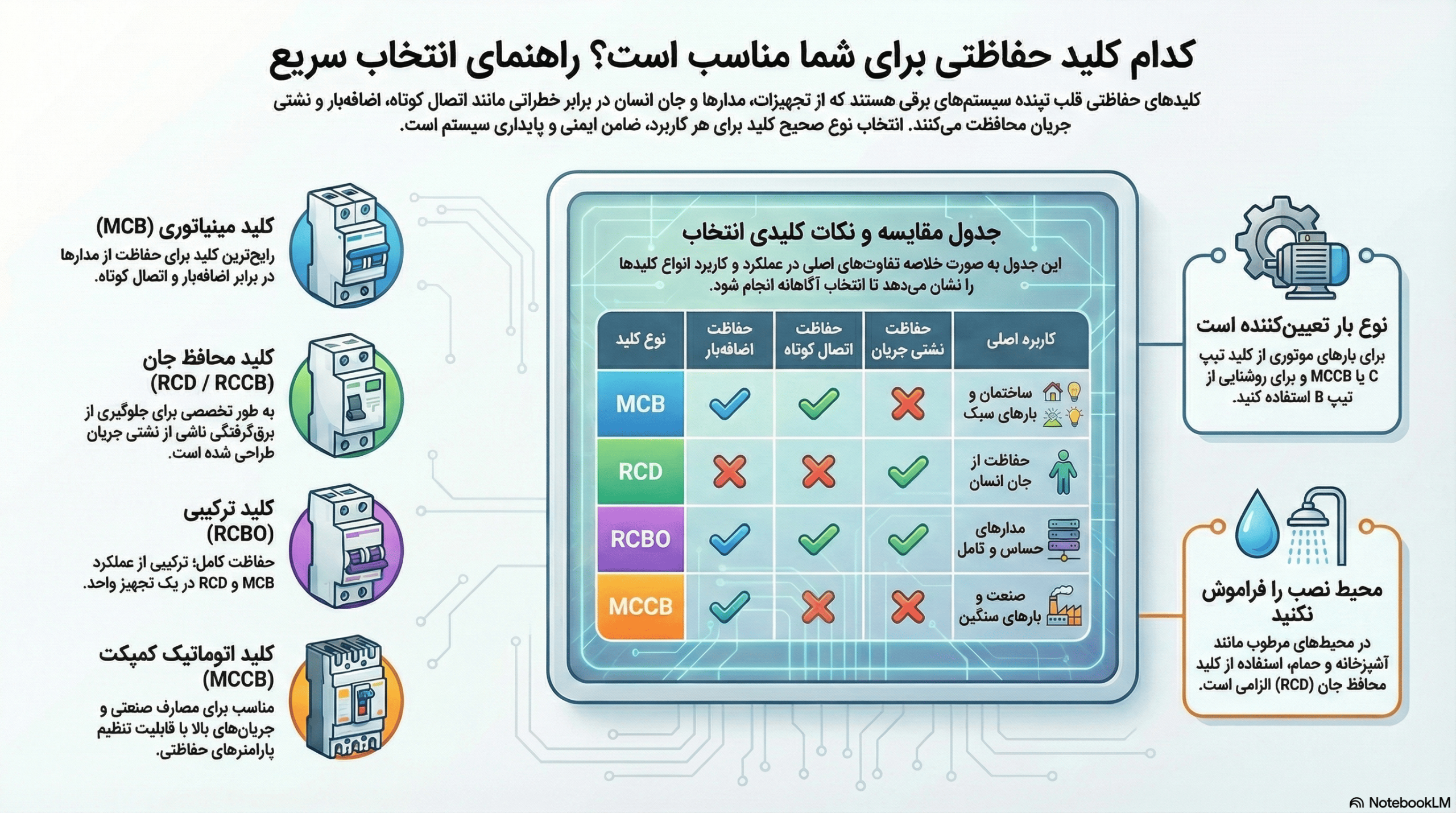

مقایسه تخصصی کلیدهای حفاظتی

نکات طلایی در انتخاب کلید حفاظتی مناسب

1. دقت به سطح اتصال کوتاه شبکه (kA)

اگر سطح اتصال کوتاه بالا باشد، MCB مناسب نیست؛ باید MCCB یا ACB استفاده شود.

2. نوع بار

• بارهای موتوری → Curve C یا MCCB

• بارهای روشنایی → Curve B

• بارهای حساس → RCBO


3. جریان نامی دقیق

انتخاب کلید بدون محاسبات صحیح می‌تواند خطرناک باشد.

4. محیط نصب

• محیط‌های مرطوب → RCD

• محیط‌های صنعتی سخت → MCCB یا ACB


5. برند معتبر

برای کلید حفاظتی، کیفیت مهم‌ترین فاکتور است.
پیشنهاد برندهای معتبر:

LS – Schneider – Siemens – Hyundai – ABB – Fuji

سوالات متداول (FAQ) درباره کلیدهای حفاظتی

1. کلید محافظ جان باید با MCB نصب شود؟

بله، چون محافظ جان حفاظت اتصال کوتاه ندارد.

2. بهترین کلید حفاظتی برای موتور چیست؟

معمولا MCCB با تنظیمات مخصوص موتور.

3. آیا RCBO بهتر از MCB + RCD است؟

برای مدارهای مستقل، بله. اما هزینه بیشتری دارد.

4. آیا MCB از برق‌گرفتگی جلوگیری می‌کند؟

خیر. فقط از اضافه‌جریان و اتصال کوتاه حفاظت می‌کند.

5. کلید ACB در کجا استفاده می‌شود؟

تابلوهای اصلی، دیتاسنترها، تابلوهای LV بزرگ.

6. چه زمانی نیاز به کلید خلأ (VCB) داریم؟

در ولتاژهای 6 تا 33 کیلوولت.
