کلید حرارتی (MPCB) و بیمتال (Overload Relay) هر دو برای حفاظت موتور الکتریکی در برابر جریان بیشازحد طراحی شدهاند، اما تفاوت اصلی در این است که کلید حرارتی یک تجهیز کامل برای حفاظت جامع (اضافهبار + اتصال کوتاه) است، درحالیکه بیمتال فقط وظیفهی محافظت در برابر اضافهبار حرارتی را دارد و باید همراه با یک کلید یا کنتاکتور استفاده شود. شناخت این تفاوتها باعث انتخاب درستتر تجهیز و جلوگیری از آسیب به موتور میشود.
تمام محصولات اصل Schneider Electric همراه با گارانتی معتبر را میتوانید در بخش دسته بندی محصولات کلید حرارتی اشنایدر ببینید.
|
ویژگیها |
بیمتال (Overload Relay) | کلید حرارتی (MPCB) |
| نوع حفاظت | فقط اضافهبار (حرارتی) |
اضافهبار + اتصال کوتاه |
|
قابلیت قطع و وصل مدار |
ندارد (باید با کنتاکتور باشد) | دارد (خودش کلید اصلی است) |
| محل نصب | بعد از کنتاکتور |
قبل از موتور (ورودی مدار قدرت) |
|
سرعت عمل در اتصال کوتاه |
کند، فقط در اضافهبار عمل میکند | سریع و آنی در اتصال کوتاه |
| هزینه | ارزانتر |
گرانتر اما کاملتر |
|
کاربرد اصلی |
موتورهای کوچک، حفاظت حرارتی |
موتورهای صنعتی و پرقدرت با نیاز به حفاظت کامل |
آرتا صنعت، نمایندگی اشنایدر در زمینه اتوماسیون صنعتی، ارائهدهنده انواع محصولات اصلی و باکیفیت این برند معتبر است.
کلیه تجهیزات موجود در فروشگاه از منابع معتبر تأمین شده و تضمین اصالت دارند.
کارشناسان ما آماده ارائه مشاوره تخصصی برای انتخاب محصولات مناسب شما هستند.
برای خرید یا بازدید از محصولات اتوماسیون صنعتی، میتوانید به فروشگاه آرتا صنعت مراجعه فرمایید.
بیمتال با کلید حرارتی چه تفاوتی دارند؟
کلید حرارتی (Motor Protection Circuit Breaker یا MPCB) و بیمتال (Overload Relay) هر دو وسیلهای برای حفاظت موتورهای الکتریکی در برابر جریان بیشازحد هستند، اما مکانیزم کار، سطح حفاظت و نحوهی نصب آنها با هم فرق دارد. دانستن تفاوت این دو تجهیز به انتخاب صحیح در تابلو برق و افزایش طول عمر موتور کمک میکند.
تفاوتهای کلیدی تفاوت کلید حرارتی با بی متال :
- ساختار حفاظتی: کلید حرارتی ترکیبی از فیوز/کلید اتوماتیک + بیمتال است (هم حفاظت اتصال کوتاه و هم اضافهبار). بیمتال فقط حفاظت اضافهبار را بر عهده دارد.
- قابلیت قطع و وصل: کلید حرارتی یک کلید کامل است و میتواند مدار را قطع و وصل کند، ولی بیمتال فقط رله حفاظتی است و باید همراه کنتاکتور استفاده شود.
- محل نصب: بیمتال همیشه بعد از کنتاکتور قرار میگیرد، درحالیکه کلید حرارتی قبل از موتور نصب میشود و نقش فیوز و بیمتال را همزمان دارد.
- سرعت عملکرد: در اتصال کوتاه، کلید حرارتی بهصورت آنی عمل میکند؛ بیمتال واکنش کندتری دارد و فقط در برابر افزایش جریان (گرمایش سیمپیچ موتور) عمل میکند.
- هزینه و کاربرد: بیمتال ارزانتر است ولی کامل نیست؛ برای موتورهای کوچک و همراه با فیوز یا کلید مینیاتوری استفاده میشود، درحالیکه کلید حرارتی یک حفاظت کاملتر برای موتورهای صنعتی و حساس فراهم میکند.
برای درک دقیق تفاوت کلید حرارتی با بیمتال، باید اول با ویژگیهای هر کدوم آشنا بشید.
عملکرد، حساسیت و محدوده کاربرد هر کدوم کاملاً متفاوته و این موارد تعیینکننده انتخاب صحیح هستن.
با شناخت کاربردها، میتونید تصمیم بگیرید کدوم وسیله برای مدار شما مناسبتره.
این اطلاعات کمک میکنه نتیجه درست و ایمنتری در انتخاب بگیرید.

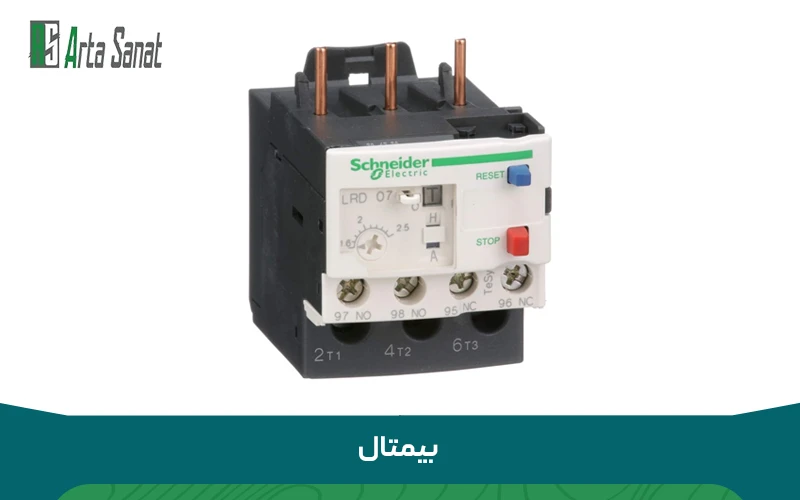

ویژگی های بیمتال (Overload Relay)
بی متال یک وسیله حفاظتی الکترومکانیکی است که از دو فلز با ضرایب انبساط مختلف ساخته شده و در مدار موتور قرار میگیرد تا در برابر اضافهبار طولانیمدت از موتور محافظت کند. اساس کار آن بر تغییر طول فلزات در اثر گرما و خم شدن آنها است که باعث قطع جریان مدار فرمان (کنتاکتور) میشود. بیمتال نسبت به فیوز یا کلید مینیاتوری زماندارتر عمل میکند و برای حفاظت حرارتی طراحی شده است.
ویژگیهای بی متال:
- دارای دو تیغهی بیمتال (دو فلز با ضریب انبساط حرارتی متفاوت).
- قابلیت حفاظت در برابر اضافهبار و ممانعت از گرمشدن بیش از حد سیمپیچ موتور.
- عملکرد حرارتی و تاخیری (قطع مدار پس از چند ثانیه افزایش جریان).
- امکان تنظیم جریان نامی متناسب با توان موتور.
- معمولاً همراه با کنتاکتور استفاده میشود و خودش بهتنهایی برای قطع و وصل مدار کافی نیست.
خرید محصولات بیمتال اشنایدر
کاربرد های بیمتال (Overload Relay)
بیمتال بهعنوان یک رلهی حرارتی بیشتر در مدارهای قدرت برای حفاظت از موتورها و تجهیزات صنعتی استفاده میشود. این تجهیز نقش کلیدی در جلوگیری از آسیبدیدگی سیمپیچ موتور بهدلیل جریان بیش از حد دارد. همچنین در سیستمهای برق صنعتی، بخشی مهم از تجهیزات حفاظتی بهشمار میرود.
کاربردهای بیمتال:
- حفاظت موتورهای القایی سهفاز و تکفاز در برابر اضافهبار.
- استفاده بههمراه کنتاکتور در استارترهای موتور.
- حفاظت از پمپها، فنها، کمپرسورها و ماشینآلات صنعتی.
- جلوگیری از داغشدن سیمپیچ و سوختن موتور در اثر کارکرد طولانی.
- بهکارگیری در تابلوهای برق صنعتی و ساختمانی جهت افزایش ایمنی و طول عمر تجهیزات.

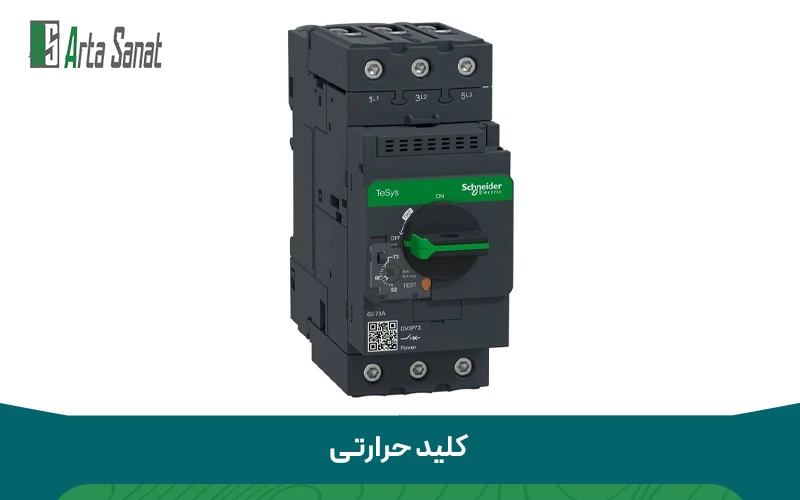

ویژگی های کلید حرارتی (MPCB)
کلید حرارتی یا Motor Protection Circuit Breaker (MPCB) یک وسیلهی حفاظتی کامل برای موتورهای الکتریکی است که همزمان در برابر اضافهبار حرارتی و اتصال کوتاه از موتور محافظت میکند. این کلیدها ترکیبی از فیوز، کلید اتوماتیک و بیمتال هستند و معمولاً مستقیماً در ورودی تغذیه موتور نصب میشوند. از این رو هم مدار فرمان و هم مدار قدرت موتور را پوشش میدهند.
ویژگیهای کلید حرارتی (MPCB):
- حفاظت دوگانه: قطع سریع در اتصال کوتاه + قطع تأخیری در اضافهبار.
- دارای قابلیت ریست دستی یا اتوماتیک پس از عملکرد.
- امکان تنظیم جریان نامی متناسب با توان و شرایط موتور.
- قابلیت قطع و وصل کردن جریان بهعنوان یک کلید اصلی (برخلاف بیمتال که فقط رله حفاظتی است).
- دارای کنتاکت کمکی برای ارسال سیگنال خطا به سیستم کنترل یا مدار فرمان.
کاربرد های کلید حرارتی (MPCB)
کلید حرارتی در مدارهای قدرت صنعتی و تجاری برای حفاظت جامع موتورهای الکتریکی استفاده میشود. این تجهیز علاوهبر جلوگیری از سوختن سیمپیچ موتور در اثر اضافهبار، وظیفه دارد در صورت بروز اتصال کوتاه نیز مدار را بلافاصله قطع کند. به همین دلیل، در تابلوهای برق صنعتی بهعنوان کلید اصلی موتور یا محافظ جانبی کنتاکتور بهکار میرود.
کاربردهای کلید حرارتی (MPCB):
- حفاظت موتورهای القایی سهفاز در برابر اتصال کوتاه و اضافهبار.
- بهکارگیری در تابلو برقهای صنعتی بهعنوان کلید اصلی موتور.
- حفاظت از پمپها، فنها، کمپرسورها و دستگاههای صنعتی با توان متوسط تا بالا.
- جایگزینی مناسب برای فیوز + بیمتال + کلید مینیاتوری در یک تجهیز واحد.
- استفاده در سیستمهای صنعتی که نیازمند راهاندازی ایمن، قطع سریع و تنظیمپذیر هستند.
جمعبندی: تفاوت کلید حرارتی و بی متال
کلید حرارتی و بیمتال هر دو برای حفاظت موتورهای الکتریکی در برابر جریان بیشازحد بهکار میروند، اما از نظر عملکرد، ساختار و محل نصب تفاوتهای مهمی دارند. بیمتال یک رلهی حرارتی ساده است که فقط در برابر اضافهبار عمل میکند و برای کاملشدن حفاظت باید همراه کنتاکتور یا فیوز استفاده شود. در مقابل، کلید حرارتی (MPCB) یک تجهیز کاملتر است که هم حفاظت اضافهبار و هم اتصال کوتاه را بهصورت همزمان فراهم کرده و میتواند نقش کلید اصلی مدار را هم ایفا کند. بنابراین، انتخاب بین این دو وابسته به توان موتور، حساسیت بار و شرایط کاری است.
خلاصه تفاوتها:
- نوع حفاظت: بیمتال فقط اضافهبار → کلید حرارتی هم اضافهبار + اتصال کوتاه.
- قابلیت قطع و وصل: بیمتال فقط رله حفاظتی → MPCB بهتنهایی کلید قطعووصل هم هست.
- محل نصب: بیمتال بعد از کنتاکتور → کلید حرارتی قبل از موتور (ورودی مدار).
- سرعت واکنش: بیمتال کند (وابسته به حرارت) → MPCB سریع در اتصال کوتاه و تاخیری در اضافهبار.
- کاربرد: بیمتال برای موتورها و بارهای کوچک بههمراه فیوز/کنتاکتور → MPCB برای موتورهای صنعتی و توان بالاتر با حفاظت کامل.
