بذار از یک جایی شروع کنیم که معمولاً برای خیلیها گیجکننده است. وقتی بحث حفاظت از مدارهای الکتریکی میشود، دو اسم خیلی زیاد شنیده میشود: فیوز مینیاتوری و کلید حرارتی. خیلیها این دو را شبیه هم میدانند یا حتی به جای هم استفاده میکنند، اما واقعیت این است که هر کدام برای یک نوع حفاظت طراحی شدهاند و کاربردشان هم متفاوت است.فیوز مینیاتوری یا همان MCB بیشتر برای محافظت از سیمکشی و مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه استفاده میشود. یعنی اگر جریان بیش از حد از مدار عبور کند یا اتصال کوتاه رخ بدهد، این فیوز سریعاً مدار را قطع میکند تا از آسیب دیدن تجهیزات یا حتی خطرات جدیتر مثل آتشسوزی جلوگیری شود. به همین دلیل است که در تابلوهای برق ساختمانها، واحدهای مسکونی و بسیاری از مدارهای عمومی، حضور فیوز مینیاتوری تقریباً یک استاندارد محسوب میشود.
در طرف دیگر، کلید حرارتی یا MPCB بیشتر برای حفاظت از موتورهای الکتریکی طراحی شده است. موتورهای الکتریکی شرایط کاری متفاوتی دارند؛ مثلاً هنگام راهاندازی ممکن است جریان بالایی بکشند که برای یک فیوز معمولی شبیه اضافهبار به نظر برسد. کلید حرارتی دقیقاً برای همین سناریوها ساخته شده است. این کلید میتواند هم اضافهبار طولانیمدت و هم اتصال کوتاه را تشخیص دهد و در عین حال با تنظیم جریان، از موتور در برابر آسیب محافظت کند.
اصل ماجرا این است: اگر هدف محافظت از مدار و سیمکشی عمومی باشد معمولاً فیوز مینیاتوری انتخاب میشود، اما اگر پای موتورهای الکتریکی وسط باشد، کلید حرارتی گزینه تخصصیتر و مناسبتری است. به همین دلیل در بسیاری از تابلوهای صنعتی، این دو تجهیز کنار هم دیده میشوند؛ هر کدام برای نقشی که دقیقاً برای آن طراحی شدهاند.
در ادامه دقیقتر بررسی میکنیم که تفاوت فیوز مینیاتوری با کلید حرارتی دقیقاً در چه بخشهایی است؛ از نحوه عملکرد گرفته تا کاربرد، قابلیت تنظیم جریان و محل استفاده در مدارهای الکتریکی.
| ویژگی | فیوز مینیاتوری (MCB) | کلید حرارتی (MPCB) |
|---|---|---|
| کاربرد اصلی | حفاظت از سیمکشی و مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه | حفاظت از موتورهای الکتریکی در برابر اضافهبار، اتصال کوتاه و در برخی مدلها افت ولتاژ |
| نحوه عملکرد | قطع مدار از طریق مکانیزم الکترومکانیکی در زمان عبور جریان غیرمجاز | استفاده از دو مکانیزم: حرارتی برای اضافهبار طولانیمدت و مغناطیسی برای اتصال کوتاه لحظهای |
| حساسیت به اضافهبار | حساس به عبور جریان بیش از حد تعریفشده، مناسب حفاظت کابل و سیمکشی | متمرکز بر اضافهبارهای طولانیمدت که میتواند به موتور آسیب برساند |
| حساسیت به اتصال کوتاه | قطع بسیار سریع مدار در صورت اتصال کوتاه | قطع سریع مدار در اتصال کوتاه به کمک مکانیزم مغناطیسی |
| قابلیت تنظیم جریان | جریان نامی معمولاً ثابت و از پیش تعیین شده، بدون امکان تنظیم دقیق | دارای پیچ تنظیم جریان برای هماهنگی دقیق با جریان نامی موتور |
| قابلیت قطع دستی | دارای اهرم برای قطع و وصل دستی مدار | دارای اهرم قطع و وصل و معمولاً دکمه تست/ریست |
| قابلیت استفاده مجدد | در مدلهای MCB مدرن، پس از عمل کردن میتوان آن را دوباره وصل کرد | پس از رفع خطا با دکمه ریست یا اهرم، دوباره قابل استفاده است |
| حفاظت در برابر افت ولتاژ | معمولاً این قابلیت را ندارد | برخی مدلها با ماژولهای کمکی، حفاظت افت ولتاژ هم ارائه میدهند |
| پیچیدگی و هزینه | ساختار سادهتر و هزینه کمتر | ساختار پیچیدهتر و معمولاً گرانتر از فیوز مینیاتوری |
| محل استفاده رایج | تابلوهای برق خانگی و اداری، مدارهای روشنایی و پریزها | تابلوهای برق صنعتی، حفاظت موتورهای الکتریکی مانند پمپ، فن، کمپرسور و… |
فیوز مینیاتوری با کلید حرارتی چه تفاوتی دارد؟
فیوز مینیاتوری (MCB) و کلید حرارتی (MCP یا MPCB) هر دو وظیفه حفاظت از مدار را دارند، اما کاربرد و ساختارشان متفاوت است. فیوز مینیاتوری بیشتر برای حفاظت از سیمکشی و مدارهای روشنایی یا پریز در برابر جریان بیش از حد و اتصال کوتاه استفاده میشود، در حالی که کلید حرارتی به طور خاص برای حفاظت موتورهای الکتریکی در برابر اضافه بار حرارتی و جریانهای غیرعادی طراحی شده است. همین موضوع باعث میشود انتخاب هرکدام به نوع مصرفکننده بستگی داشته باشد.
تفاوتهای اصلی کلید مینیاتوری و کلید حرارتی:
محل کاربرد:
- فیوز مینیاتوری → مدارهای روشنایی، پریزها، بارهای عمومی
- کلید حرارتی → موتورهای الکتریکی و تجهیزات صنعتی
نوع حفاظت:
- فیوز مینیاتوری → حفاظت در برابر اتصال کوتاه و اضافه جریان
- کلید حرارتی → حفاظت در برابر اضافه بار حرارتی موتور + اتصال کوتاه
مکانیزم عملکرد:
- فیوز مینیاتوری → ترکیب حرارتی-مغناطیسی (بیمتال برای اضافه بار، سیمپیچ مغناطیسی برای اتصال کوتاه)
- کلید حرارتی → مکانیزم حرارتی دقیق برای تشخیص افزایش دمای موتور + کلید مغناطیسی برای اتصال کوتاه
قابلیت تنظیم:
- فیوز مینیاتوری → فاقد تنظیم جریان نامی (جریان ثابت است)
- کلید حرارتی → امکان تنظیم جریان متناسب با موتور (مثلاً 6–10 آمپر)
راهاندازی مجدد:
- فیوز مینیاتوری → بعد از قطع، بهصورت دستی ریست میشود
- کلید حرارتی → بهصورت دستی یا اتوماتیک (بسته به نوع) ریست میشود
محافظت از بار:
- فیوز مینیاتوری → از کابلها و سیمکشی حفاظت میکند
- کلید حرارتی → از خود موتور در برابر سوختن و آسیب دیدن حفاظت میکند

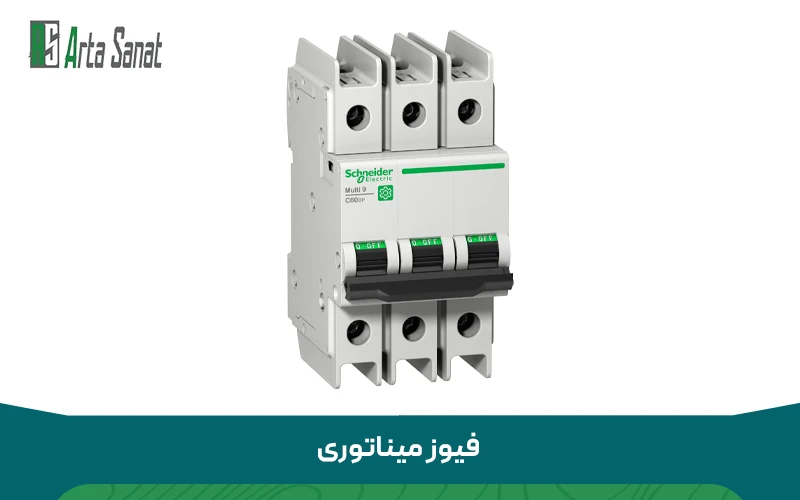

کاربردهای کلید مینیاتوری
کلید مینیاتوری (MCB) یک وسیله حفاظتی است که وظیفه دارد هنگام عبور جریان بیش از حد یا بروز اتصال کوتاه، مدار را قطع کند. این کلیدها بیشتر در سیستمهای خانگی، اداری و حتی صنعتی برای جلوگیری از آسیب به سیمکشی و تجهیزات الکتریکی بهکار میروند.
در میان برندهای مختلف، کلید مینیاتوری اشنایدر بهدلیل کیفیت ساخت بالا و عملکرد دقیق، یکی از گزینههای محبوب در پروژههای برقی بهشمار میآید. به زبان ساده، MCB مثل یک نگهبان عمل میکند و از بروز آتشسوزی یا آسیب به وسایل برقی جلوگیری میکند
مهمترین کاربردها:
- حفاظت مدار روشنایی: جلوگیری از سوختن کابل و لامپ در زمان اتصال کوتاه.
- حفاظت پریزها و وسایل خانگی: قطع برق در زمان افزایش جریان یا اتصالی وسایل برقی.
- سیستمهای صنعتی و تجاری: محافظت از تابلوهای برق، تجهیزات سرمایشی، گرمایشی و روشنایی گسترده.
- ایمنی افراد و تجهیزات: جلوگیری از آتشسوزی ناشی از حرارت زیاد سیمها یا اضافهبار ناگهانی.
ویژگیهای کلید مینیاتوری
فیوز مینیاتوری بهعنوان یک وسیله الکترومکانیکی، ترکیبی از حفاظت حرارتی (در برابر اضافهبار) و حفاظت مغناطیسی (در برابر اتصال کوتاه) را فراهم میکند. این کلیدها به محض عبور جریان غیرمجاز بهصورت خودکار مدار را قطع کرده و میتوان آنها را بدون تعویض دوباره وصل کرد.
ویژگیهای کلیدی:
- حفاظت دوگانه: مجهز به مکانیزم حرارتی و مغناطیسی همزمان
- قابلیت استفاده مجدد: پس از قطع شدن، بدون تعویض دوباره وصل میشود (برخلاف فیوز فشنگی)
- تنوع در رنج جریان: در رنجهای 2 تا 125 آمپر و کلاسهای B، C و D تولید میشود
- ایمنی بالا: جلوگیری از آتشسوزی به دلیل گرم شدن بیش از حد سیمها و تجهیزات
- نصب و تعویض آسان: طراحی ماژولار برای نصب روی ریلهای استاندارد

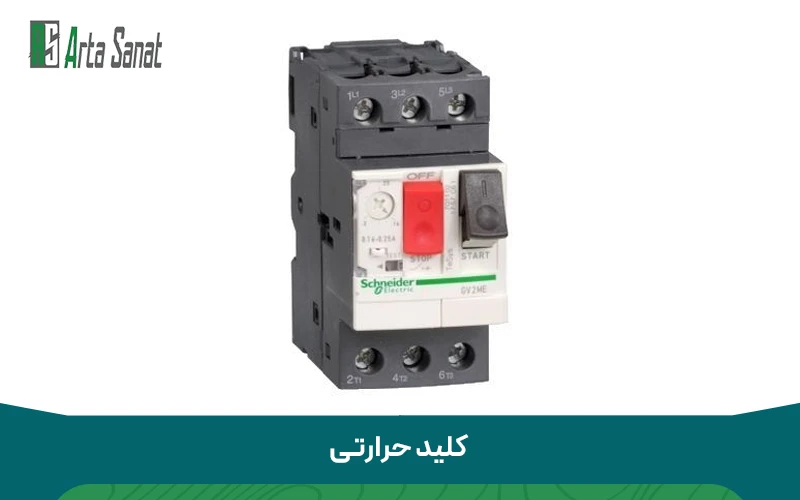

کاربردهای کلید حرارتی
کلید حرارتی (MPCB) بهطور اختصاصی برای حفاظت موتورهای الکتریکی طراحی شده است و میتواند اضافهبار حرارتی، اتصال کوتاه و برخی خطاهای ناشی از کارکرد نامناسب موتور را تشخیص داده و مدار را قطع کند. در میان برندهای موجود در بازار، کلید حرارتی اشنایدر بهدلیل دقت در حفاظت از موتور و دوام بالا، یکی از گزینههای پرکاربرد در تابلوهای برق صنعتی و سیستمهای کنترلی محسوب میشود.
مهمترین کاربردها:
- حفاظت موتورهای الکتریکی: جلوگیری از سوختن سیمپیچ در برابر اضافهبار و دمای زیاد.
- تشخیص و قطع اتصال کوتاه: عملکرد سریع در برابر جریانهای لحظهای بالا.
- حفاظت در برابر گیرپاژ (Blocked Rotor): جلوگیری از آسیب به موتور هنگام قفل شدن روتور.
- استفاده در تابلوهای فرمان و قدرت: برای کنترل و حفاظت موتورهای سهفاز.
- قطع و وصل مدار موتور: استفاده بهعنوان کلید راهانداز و محافظ همزمان.
ویژگیهای کلید حرارتی
کلید حرارتی ترکیبی از حفاظت حرارتی (بیمتال قابل تنظیم) و مغناطیسی است که به صورت بسیار دقیق متناسب با جریان موتور تنظیم میشود. این دقت باعث میشود موتور در برابر شرایط غیرعادی مثل اضافهبار طولانیمدت یا اتصال کوتاه کاملاً محافظت شود.
ویژگیهای کلیدی:
- قابلیت تنظیم جریان: تنظیم جریان نامی در یک بازه مشخص (مثلاً 6–10 آمپر).
- حفاظت دقیق حرارتی: واکنش سریع به افزایش دمای سیمپیچ موتور.
- حفاظت مغناطیسی قوی: قطع سریع مدار در برابر اتصال کوتاه.
- امکان استفاده دستی یا اتوماتیک: برخی مدلها قابلیت ریست خودکار دارند.
- ترکیب دو عملکرد: هم کلید قدرت و هم وسیله حفاظتی در یک تجهیز.
- ایمنی بالا برای موتورهای صنعتی: افزایش طول عمر موتور و کاهش هزینههای تعمیر.
اگر به دنبال کلید مینیاتوری اشنایدر یا کلید حرارتی اشنایدر هستید، میتونید با خیال راحت از سایت آرتا صنعت خرید کنید. آرتا صنعت بهعنوان نمایندگی اشنایدر، محصولات اصل و باکیفیت این برند معتبر رو ارائه میده و میتونید مطمئن باشید بهترین خرید رو انجام میدید.
جمعبندی
اگر بخواهیم خیلی خلاصه و روشن جمعبندی کنیم، فیوز مینیاتوری و کلید حرارتی هر دو برای حفاظت مدارهای الکتریکی استفاده میشوند، اما هدف طراحی آنها یکسان نیست. فیوز مینیاتوری بیشتر برای محافظت از سیمکشی و مدارهای عمومی ساختمان در برابر اضافهبار و اتصال کوتاه به کار میرود و به همین دلیل در تابلوهای برق خانگی و اداری بسیار رایج است.
در مقابل، کلید حرارتی بهطور ویژه برای حفاظت از موتورهای الکتریکی طراحی شده است. این کلید میتواند اضافهبارهای طولانیمدت را تشخیص دهد و جریان آن نیز متناسب با موتور قابل تنظیم است؛ ویژگیای که باعث میشود موتور در شرایط کاری مختلف بهتر محافظت شود.
به زبان ساده، وقتی صحبت از حفاظت مدارهای معمولی باشد، فیوز مینیاتوری انتخاب رایجتری است. اما زمانی که پای تجهیزات موتوری و کاربردهای صنعتی در میان باشد، کلید حرارتی گزینه دقیقتر و تخصصیتری محسوب میشود.
