آموزش کامل تنظیم و نصب پرشر سوئیچ دانفوس | مدار و نقشه برق KP1 + نکات تخصصی

• تنظیم پرشر سوئیچ KP1،
• مدار پرشر سوئیچ،
• نقشه برق پرشر سوئیچ دانفوس،
• نحوه عملکرد پرشر سوئیچ
  و
• نصب پرشر سوئیچ

را با زبانی ساده، اما دقیق و فنی توضیح دهیم.

این راهنما حاصل تجربه میدانی در سردخانه‌ها و موتورخانه‌های صنعتی است و برای تکنسین‌هایی نوشته شده که می‌خواهند بدون آزمون و خطا، یک تنظیم دقیق و کاملا استاندارد انجام دهند.

پرشر سوئیچ چیست و چرا اهمیت زیادی دارد؟

پرشر سوئیچ دانفوس (Danfoss Pressure Switch) یک کلید مکانیکی است که هنگام عبور فشار از حدود تعیین‌شده، کنتاکت‌های داخلی را قطع و وصل می‌کند. این عملکرد ساده اما سرنوشت‌ساز، از کمپرسور در برابر خرابی‌های جدی محافظت می‌کند.

وظایف اصلی پرشر سوئیچ

• محافظت از کمپرسور در فشارهای غیرمجاز
• کنترل عملکرد سیستم تبرید و جلوگیری از نوسانات شدید
• کاهش استهلاک کمپرسور و افزایش عمر سیستم

معرفی سری KP دانفوس (KP1، KP2، KP5)

پرکاربردترین پرشر سوئیچ‌های دانفوس در ایران مدل‌های سری KP هستند:

KP1 – مناسب فشار پایین (LP)

برای سردخانه‌ها، چیلرهای سبک، یخچال‌های صنعتی و سیستم‌هایی که فشار پایین دارند.

برای خرید پرشر سوئیچ KP1 ریست دار دانفوس می توانید روی لینک کلیک کنید.

KP2 – مناسب فشار متوسط

برای کاربری‌های عمومی‌تر و فشارهای معمولی.

KP5 – مناسب فشار بالا

برای کمپرسورهای صنعتی قدرتمند و سیستم‌های با فشار بالاتر.

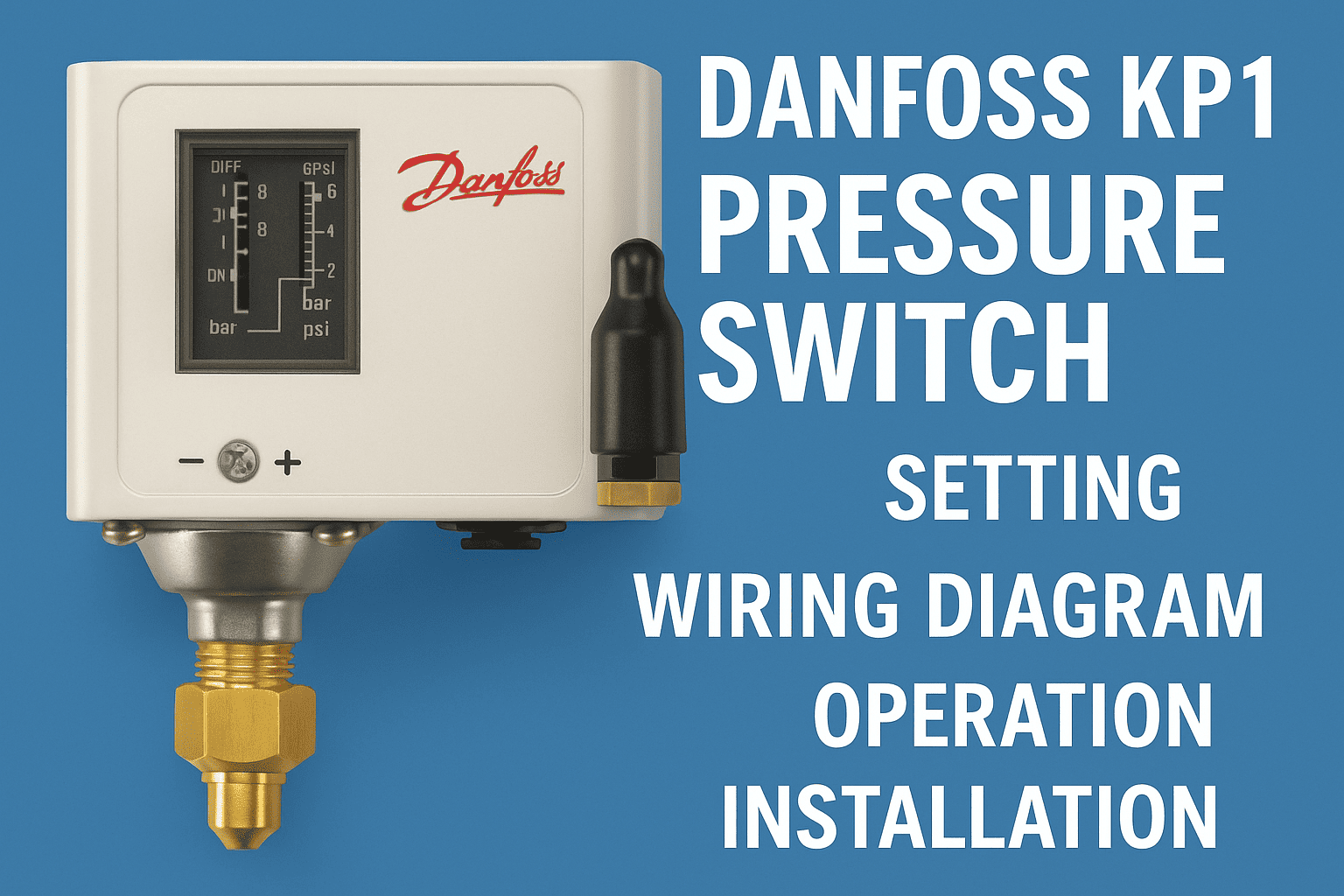

نحوه عملکرد پرشر سوئیچ

پرشر سوئیچ بر اساس تغییرات فشار، دیافراگم داخلی را تحریک می‌کند؛ این دیافراگم روی فنر فشار وارد کرده و اهرم داخلی را جابه‌جا می‌کند. در نتیجه کنتاکت‌های COM، NC و NO تغییر وضعیت می‌دهند.

اجزای داخلی پرشر سوئیچ

• دیافراگم حساس به فشار
• فنر تنظیم Cut-out
• پیچ تنظیم دیفرانسیل
• کنتاکت‌های الکتریکی

این ساختار کاملاً مکانیکی باعث می‌شود پرشر سوئیچ دانفوس بسیار قابل‌اعتماد و دقیق باشد.

مدار پرشر سوئیچ دانفوس (LP و HP)

پرشر سوئیچ دانفوس در دو مدار اصلی استفاده می‌شود:

مدار Low Pressure (LP)

اگر فشار زیر حد مجاز بیاید، پرشر اجازه روشن شدن کمپرسور را نمی‌دهد. این حالت غالباً به دلیل نشتی گاز یا کمبود مبرد رخ می‌دهد.

مدار High Pressure (HP)

اگر فشار بیش از حد بالا برود، پرشر فوراً کمپرسور را خاموش می‌کند. معمولاً علت آن داغ شدن کندانسور یا خرابی فن است.

مدار حفاظتی ترکیبی (LP + HP)

در اکثر سردخانه‌ها یک پرشر مثل KP1 هر دو وظیفه LP و HP را هم‌زمان انجام می‌دهد.

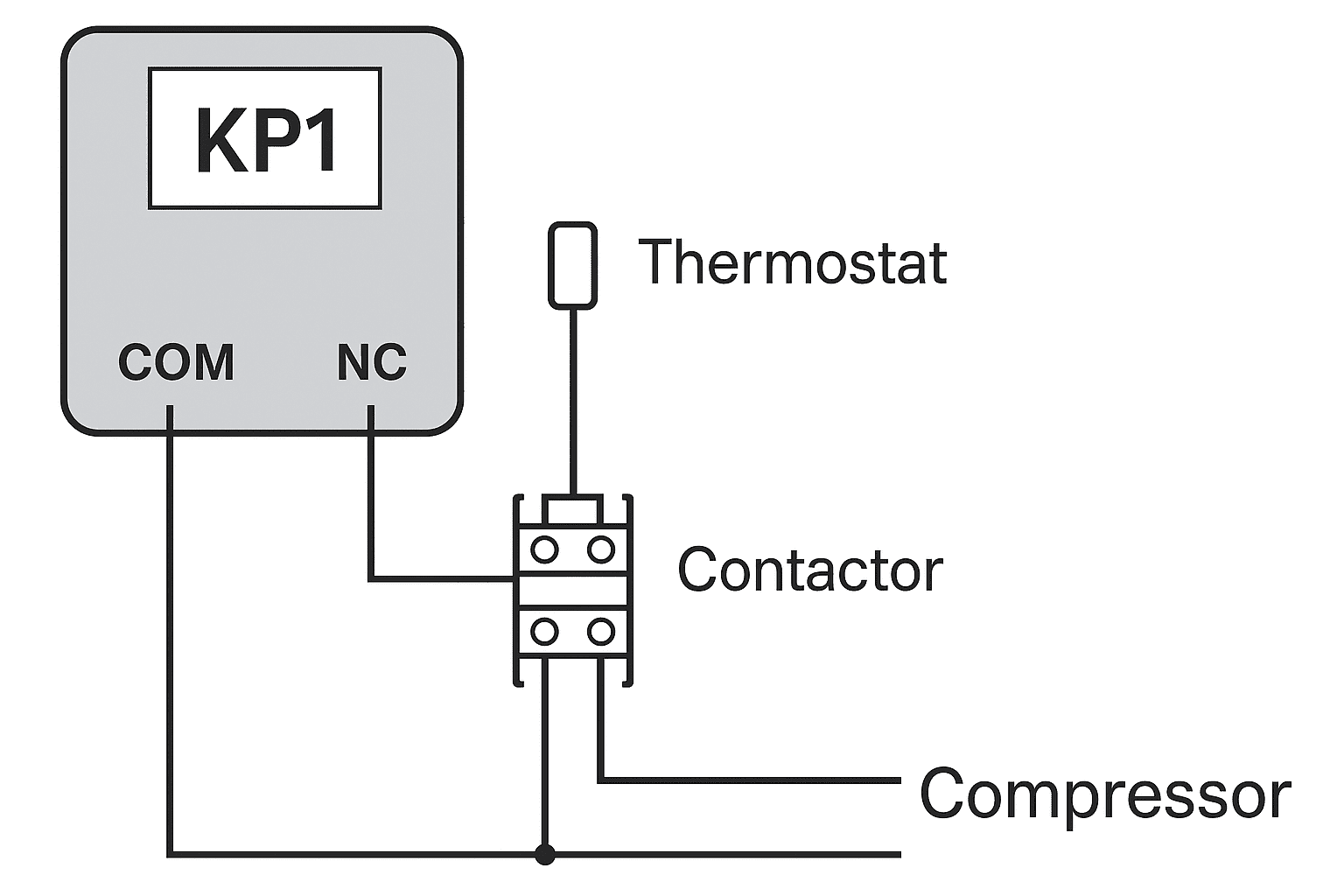

نقشه برق پرشر سوئیچ دانفوس

یکی از بخش‌های مهم راه‌اندازی پرشر سوئیچ ، آشنایی با نقشه برق آن است. روی درب پرشر معمولاً یک دیاگرام کوچک قرار دارد.

پایه‌های اصلی پرشر

• COM – ترمینال مشترک
• NC – قطع فشار بالا (HP)
• NO – وصل فشار مناسب (LP)

الگوی سیم‌بندی استاندارد به شکل زیر است:

ترموستات → پرشر → کنتاکتور → کمپرسور

تنظیم پرشر سوئیچ دانفوس KP1 (آموزش کامل)

KP1 سه تنظیم اصلی دارد:

• Cut-out → فشار خاموش شدن
• DIFF → دیفرانسیل
• Cut-in → فشار روشن شدن (به‌صورت غیرمستقیم تنظیم می‌شود)

تنظیم Cut-out

پیچ بزرگ‌تر روی پرشر برای تنظیم فشار قطع است. ساعت‌گرد = افزایش، پادساعت‌گرد = کاهش.

تنظیم دیفرانسیل

دیفرانسیل اختلاف بین Cut-in و Cut-out است و باید منطقی انتخاب شود.

محاسبه Cut-in

Cut-in = Cut-out – DIFF

اگر Cut-out = 40 psi و DIFF = 10 باشد → Cut-in = 30 psi

اشتباهات رایج

• تنظیم DIFF کم → استارت‌های مکرر کمپرسور
• تنظیم غیرمنطقی Cut-out → نوسان دما
• چرخاندن پیچ‌ها بدون توجه به جدول فشار گاز

نصب پرشر سوئیچ دانفوس

نصب مکانیکی

• پرشر باید روی نقطه‌ای نصب شود که فشار واقعی خط را نشان دهد.
• از لرزش شدید و گرمای مستقیم دور باشد.
• اتصالات باید ۱۰۰٪ بدون نشتی باشند.

نصب برقی

COM به ورودی مدار فرمان وصل می‌شود، NC برای HP و NO برای LP استفاده می‌شود.

بعد از سیم‌بندی حتما تست با مولتی‌متر انجام دهید.

عیب‌یابی پرشر سوئیچ دانفوس

کمپرسور روشن نمی‌شود

• فشار مبرد کم است
• DIFF زیادی تنظیم شده
• کنتاکت اشتباه بسته شده

کمپرسور مرتب خاموش می‌شود

• HP زود عمل می‌کند
• فن کندانسور خراب است
• خط خروجی دچار گرفتگی است

سوالات متداول

چطور تنظیم پرشر سوئیچ دانفوس KP1 را انجام بدهم؟

ابتدا Cut-out را تنظیم کنید، سپس DIFF را روی مقدار مناسب بگذارید و نهایتاً Cut-in به‌صورت خودکار مشخص می‌شود.

نقشه برق پرشر سوئیچ دانفوس شامل چه اجزایی است؟

سه پایه COM، NC و NO که در مدار فرمان کمپرسور استفاده می‌شوند.

پرشر سوئیچ دانفوس چطور کمپرسور را محافظت می‌کند؟

اگر فشار از محدوده مجاز خارج شود، بلافاصله کنتاکت‌ها تغییر وضعیت می‌دهند و مدار کمپرسور قطع می‌شود.

جمع‌بندی

پرشر سوئیچ دانفوس یک قطعه ساده است اما نقش بسیار مهمی در سلامت کمپرسور و کل سیستم تبرید بازی می‌کند.
با شناخت نحوه عملکرد پرشر سوئیچ دانفوس، فهمیدن مدار پرشر سوئیچ دانفوس، خواندن نقشه برق پرشر سوئیچ دانفوس و اجرای درست تنظیم و نصب پرشر سوئیچ دانفوس KP1 تقریبا ۸۰٪ خرابی‌های معمول قابل‌پیشگیری خواهد بود.
