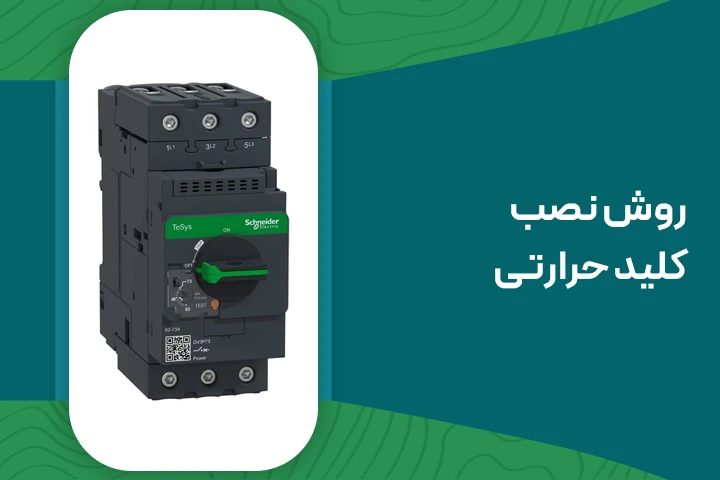

کلید حرارتی یا Motor Protection Circuit Breaker (MPCB) یکی از اصلیترین تجهیزات حفاظتی در برق صنعتی است که وظیفه حفاظت از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه را بر عهده دارد. علاوهبر نصب صحیح، نحوه تنظیم کلید حرارتی اهمیت زیادی دارد و در صورتی که تنظیم بهدرستی انجام نشود، ممکن است موتور یا حتی تابلو برق دچار آسیب شود. در این مقاله از وبسایت آرتا صنعت نمایندگی اشنایدر، مراحل روش نصب و تنظیم کلید حرارتی را بررسی میکنیم.
کلید حرارتی چیست؟
کلید حرارتی ابزاری حفاظتی است که موتور را در برابر:
- افزایش جریان بیش از حد مجاز (اضافه بار)
- اتصال کوتاه و جریان لحظهای بالا
- گیرپاژ موتور یا اضافه بار مکانیکی
حفاظت میکند. این کلید با داشتن قابلیت تنظیم جریان نامی موتور و کلید تست، یکی از بهترین انتخابها برای تابلو برق صنعتی است.
برای مشاهده مدلها و خرید آنلاین این محصول میتوانید به صفحه کلید حرارتی اشنایدر مراجعه کنید. آرتا صنعت تمامی محصولات اشنایدر را با ضمانت اصل بودن کالا ارائه می دهد.
مراحل و روش نصب کلید حرارتی
-
انتخاب محل مناسب نصب
- نصب کلید حرارتی باید داخل تابلو برق صنعتی یا جعبه مخصوص انجام شود.
- محیط باید خشک، بدون گردوغبار و دارای تهویه کافی باشد.
- به استاندارد IP Protection توجه کنید تا دستگاه در برابر رطوبت و ذرات آسیب نبیند.
-
بررسی مشخصات و انتخاب صحیح کلید
- جریان نامی موتور (In) را مشخص کنید.
- کلید حرارتی متناسب با توان و جریان موتور انتخاب شود.
- در صورتی که موتور در شرایط سختکار میکند (Duty Heavy)، باید کلیدی با رنج بالاتر انتخاب شود.
- مطمئن شوید کلید دارای قابلیت تنظیم جریان و حفاظت کامل باشد.
-
سیمکشی ورودی و خروجی
- برق سه فاز ورودی را به ترمینالهای بالایی کلید حرارتی وصل کنید.
- خروجی کلید را به موتور یا ورودی کنتاکتور متصل کنید.
- از کابل متناسب با جریان موتور و سطح مقطع مناسب استفاده کنید.
- توجه داشته باشید که جهت صحیح فازها در عملکرد موتور بسیار مهم است.
-
تنظیم جریان روی کلید
- با استفاده از پیچ تنظیم (Dial) مقدار جریان را روی جریان نامی موتور قرار دهید.
- در صورت نیاز، تنظیمات تاخیر حرارتی (Thermal Delay) را انجام دهید.
- در برخی مدلها، امکان تنظیم قطع سریع (Magnetic Trip) برای حفاظت در برابر اتصال کوتاه وجود دارد.
-
تست و راهاندازی
- قبل از راهاندازی، یک بار مدار را بدون بار (No Load) تست کنید.
- با فشردن کلید تست (Test Button) عملکرد صحیح کلید را بررسی کنید.
- سپس موتور را روشن کنید و عملکرد حفاظتی کلید حرارتی را در شرایط واقعی بررسی نمایید.
- مطمئن شوید که در زمان اضافه بار یا اتصال کوتاه، کلید بهسرعت مدار را قطع میکند.
نکات مهم در روش نصب کلید حرارتی
- قبل از شروع نصب، برق اصلی را قطع کنید.
- از ابزار ایزوله و ایمن استفاده کنید.
- کابلها را کاملاً محکم ببندید تا از جرقه یا اتصالات ناقص جلوگیری شود.
- در صورت استفاده از کنتاکتور، کلید حرارتی قبل از آن در مدار قرار گیرد.
- به محل نصب توجه کنید تا کلید بهراحتی قابل دسترسی برای تعمیر یا تنظیم باشد.
- در صورت نیاز، از شینه مسی یا رابط مخصوص برای اتصال چند کلید حرارتی در تابلو استفاده کنید.
نحوه تنظیم کلید حرارتی
تنظیم کلید حرارتی باید متناسب با جریان نامی موتور انجام شود. در ادامه مراحل تنظیم را مشاهده میکنید:
-
تنظیم جریان نامی (Thermal Setting)
- روی بدنه کلید حرارتی یک پیچ یا دایال (Dial) وجود دارد.
- مقدار جریان موتور (In) را روی پلاک موتور مطالعه کنید.
- دایال تنظیم را روی همان مقدار جریان یا کمی بالاتر (حدود ۱۰٪ بیشتر) قرار دهید.
-
تنظیم حفاظت مغناطیسی (Magnetic Setting)
- بعضی از مدلها دارای بخش تنظیم حفاظت اتصال کوتاه هستند.
- مقدار این تنظیم معمولاً روی ۱۰ تا ۱۲ برابر جریان نامی موتور تنظیم میشود.
- این بخش باعث میشود در صورت بروز اتصال کوتاه، کلید بهسرعت عمل کند.
-
استفاده از دکمه تست (Test Button)
- دکمه تست روی کلید را فشار دهید.
- با این کار میتوانید مطمئن شوید که مکانیزم قطع کلید بهدرستی کار میکند.
-
بررسی عملکرد پس از راهاندازی
- موتور را روشن کنید.
- در صورت اضافه بار، کلید باید پس از مدتزمان مشخصی موتور را قطع کند.
- اگر کلید خیلی سریع یا خیلی دیر عمل کرد، تنظیم جریان را دوباره بررسی کنید.
پیشنهاد مطالعه مقاله تفاوت کلید حرارتی و بی متال توسط کارشناسان آرتا صنعت
نکات مهم در تنظیم کلید حرارتی
- مقدار جریان تنظیمی نباید کمتر از جریان نامی موتور باشد، چون باعث قطع بیمورد میشود.
- مقدار جریان تنظیمی نباید خیلی بیشتر از جریان موتور باشد، چون در این صورت حفاظت کامل صورت نمیگیرد.
- اگر موتور در شرایط سختکار (Duty Heavy) استفاده میشود، تنظیم جریان باید کمی بالاتر از جریان نامی باشد.
- بعد از هر بار سرویس یا تعویض موتور، تنظیم کلید حرارتی باید مجدداً بررسی شود.
پیشنهاد مطالعه مقاله تفاوت کلید مینیاتوری با کلید حرارتی توسط کارشناسان آرتا صنعت
سوالات متداول (FAQ) درباره روش نصب کلید حرارتی
کلید حرارتی چه تفاوتی با فیوز دارد؟
کلید حرارتی علاوهبر حفاظت در برابر اتصال کوتاه، امکان تنظیم جریان نامی موتور را دارد اما فیوز فقط یکبار عمل میکند و پس از آن باید تعویض شود.
آیا کلید حرارتی نیاز به رله اضافه دارد؟
خیر، چون خود کلید حرارتی دارای رله حرارتی داخلی است و بهصورت مستقل موتور را در برابر اضافه بار محافظت میکند.
بهترین مکان نصب کلید حرارتی کجاست؟
معمولاً قبل از کنتاکتور در مدار قدرت نصب میشود تا موتور را از آسیبهای احتمالی محافظت کند.
جمعبندی درباره روش نصب کلید حرارتی + تنظیمات
روش نصب و تنظیم کلید حرارتی اهمیت زیادی در حفاظت موتورهای الکتریکی دارد. تنظیم صحیح جریان و تست عملکرد، علاوهبر افزایش طول عمر موتور، از آسیبهای جدی به تجهیزات جلوگیری میکند. اگر به دنبال راهنمای نصب و تنظیم کلید حرارتی یا خرید بهترین مدلها هستید، آرتا صنعت بهترین مرجع شماست.
