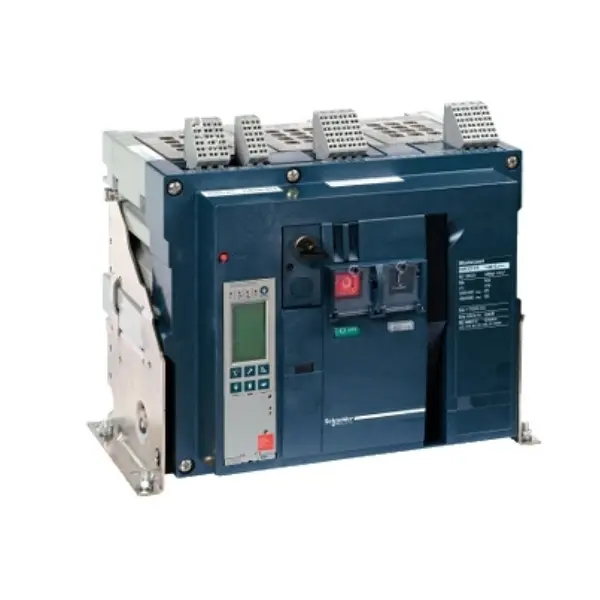

کلید هوایی سه پل 2500 آمپر اشنایدر NW25H13P2EF

مشخصات فنی کلید هوایی سه پل 2500 آمپر اشنایدر NW25H13P2EF

کلید هوایی سه پل 2500 آمپر اشنایدر NW25H13P2EF یکی از مدل‌های قدرتمند و حرفه‌ای سری Masterpact NW اشنایدر الکتریک است که برای حفاظت مدارهای اصلی در تابلوهای برق صنعتی، مراکز توزیع و پروژه‌های سنگین طراحی شده است. این کلید از نوع ACB یا Air Circuit Breaker بوده و نقش اصلی آن، قطع مدار در زمان بروز خطاهایی مثل اضافه‌بار، اتصال کوتاه و شرایط غیرعادی شبکه است. در مدارهایی که سطح جریان بالا است، انتخاب یک کلید هوایی مطمئن فقط یک انتخاب فنی ساده نیست؛ در واقع بخشی از امنیت کل کل سیستم برق به همین قطعه وابسته است.

معرفی کلید هوایی سه پل 2500 آمپر اشنایدر NW25H13P2EF

مدل NW25H13P2EF از خانواده کلیدهای هوایی سری NW اشنایدر است؛ سری‌ای که در بسیاری از تابلوهای برق فشار ضعیف، ورودی‌های اصلی، فیدرهای پرمصرف، خروجی ترانسفورماتورها، ژنراتورها و خطوط توزیع برق صنعتی استفاده می‌شود. این مدل به صورت سه پل طراحی شده و برای شبکه‌های سه‌فاز کاربرد دارد. اگر در پروژه شما نیازی به قطع نول وجود نداشته باشد، استفاده از کلید هوایی سه پل می‌تواند هم از نظر فنی مناسب باشد و هم از نظر اقتصادی انتخاب منطقی‌تری به حساب بیاید.

جریان نامی و ولتاژ کاری کلید هوایی NW25H13P2EF

جریان نامی این کلید 2500 آمپر است؛ یعنی برای مدارهایی طراحی شده که با بارهای سنگین و جریان‌های بالا سروکار دارند. چنین کلیدی معمولاً در تابلو برق اصلی کارخانه‌ها، مراکز صنعتی، ساختمان‌های بزرگ، مراکز داده و پروژه‌های زیرساختی مورد استفاده قرار می‌گیرد. ولتاژ نامی عملیاتی این مدل نیز 690 ولت AC است که آن را برای بسیاری از کاربردهای رایج در سیستم‌های فشار ضعیف صنعتی مناسب می‌کند.

وقتی صحبت از کلید هوایی 2500 آمپر می‌شود، فقط عدد آمپر مهم نیست. باید دید کلید در شرایط واقعی شبکه چه عملکردی دارد و آیا می‌تواند در زمان خطا، مدار را با اطمینان کامل قطع کند یا نه. اینجاست که بقیه مشخصات فنی اهمیت پیدا می‌کنند.

قدرت قطع 65 کیلوآمپر در کلید هوایی اشنایدر

یکی از مهم‌ترین ویژگی‌های کلید هوایی سه پل 2500 آمپر اشنایدر NW25H13P2EF، قدرت قطع 65 کیلوآمپر آن است. این عدد نشان می‌دهد کلید در صورت وقوع اتصال کوتاه، توانایی قطع جریان خطا تا این سطح را دارد. در محیط‌های صنعتی که احتمال بروز اتصال کوتاه با شدت بالا وجود دارد، این مشخصه خیلی تعیین‌کننده است.

بذار ساده بگم؛ اگر قدرت قطع کلید کمتر از سطح اتصال کوتاه شبکه باشد، موقع خطا خود کلید هم ممکن است آسیب ببیند و نتواند آن‌طور که باید از تجهیزات محافظت کند. به همین خاطر، قدرت قطع 65 کیلوآمپر برای خیلی از پروژه‌های صنعتی یک مزیت مهم و اطمینان‌بخش محسوب می‌شود.

تریپ یونیت Micrologic 2.0E و عملکرد حفاظتی کلید

کلید هوایی NW25H13P2EF به واحد تریپ Micrologic 2.0E مجهز شده است. تریپ یونیت در واقع بخش هوشمند کلید هوایی است و وظیفه دارد شرایط جریان را تحلیل کند و در صورت تشخیص اضافه‌بار یا اتصال کوتاه، فرمان قطع را صادر کند. Micrologic 2.0E برای حفاظت پایه اما دقیق در مدارهای قدرت طراحی شده و می‌تواند عملکرد حفاظتی قابل اعتمادی در کاربردهای صنعتی ارائه دهد.

وجود حرف E در این تریپ یونیت به قابلیت اندازه‌گیری انرژی اشاره دارد. این ویژگی باعث می‌شود کاربر علاوه بر حفاظت از مدار، دید بهتری نسبت به وضعیت مصرف انرژی هم داشته باشد. برای مجموعه‌هایی که کنترل مصرف برق و مانیتورینگ انرژی برایشان مهم است، این قابلیت یک امتیاز کاربردی به حساب می‌آید.

نصب فیکس کلید هوایی سه پل 2500 آمپر اشنایدر

نحوه نصب این مدل به صورت فیکس است. کلیدهای هوایی فیکس معمولاً در پروژه‌هایی استفاده می‌شوند که ساختار تابلو به گونه‌ای طراحی شده که نیازی به خارج کردن مکرر کلید از مدار وجود ندارد. این مدل‌ها اتصال مستقیم و پایداری بالایی دارند و در بسیاری از تابلوهای برق اصلی و صنعتی به کار می‌روند.

البته تفاوت اصلی مدل فیکس با کشویی در نحوه سرویس و نگهداری است. در کلید فیکس، برای تعمیر یا تعویض معمولاً نیاز به باز کردن اتصالات وجود دارد. با این حال، در پروژه‌هایی که اولویت با سادگی ساختار، استحکام اتصال و بهینه بودن هزینه‌هاست، کلید هوایی فیکس انتخاب کاملاً مناسبی است.

کاربردهای کلید هوایی سه پل 2500 آمپر اشنایدر NW25H13P2EF

این کلید هوایی در ورودی اصلی تابلوهای توزیع، فیدرهای پرمصرف، خروجی ترانس، تابلو ژنراتور، خطوط اصلی کارخانه‌ها، مجتمع‌های صنعتی و تأسیسات بزرگ کاربرد زیادی دارد. ترکیب جریان نامی 2500 آمپر، قدرت قطع 65 کیلوآمپر، تریپ یونیت Micrologic 2.0E و طراحی سه پل، این مدل را به گزینه‌ای مطمئن برای مدارهایی تبدیل می‌کند که هم به حفاظت مؤثر نیاز دارند و هم به عملکرد پایدار در بلندمدت.

خرید کلید هوایی سه پل 2500 آمپر اشنایدر NW25H13P2EF

برای خرید کلید هوایی سه پل 2500 آمپر اشنایدر NW25H13P2EF بهتر است علاوه بر قیمت، به اصالت کالا، کد فنی دقیق، نوع نصب، تریپ یونیت و تناسب مشخصات آن با نیاز پروژه هم توجه شود. آرتا صنعت (نمایندگی اشنایدر)  امکان خرید حضوری و غیرحضوری این محصول و سایر مدل‌های کلید هوایی اشنایدر را فراهم کرده است. اگر برای انتخاب این مدل، استعلام قیمت روز یا دریافت مشاوره فنی نیاز به راهنمایی دارید، می‌توانید با کارشناسان آرتا صنعت تماس بگیرید.
