کلید حرارتی
کلید حرارتی 70 تا 80 آمپر اشنایدر GV3P80
- کشور سازنده: فرانسه
- کد فنی: GV3P80
- جریان نامی: 80 آمپر
- رنج جریان: 70 تا 80 آمپر
- تعداد پل: 3
کلید حرارتی 62 تا 73 آمپر اشنایدر GV3P73
- کشور سازنده: فرانسه
- کد فنی: GV3P73
- جریان نامی: 73 آمپر
- رنج جریان: 62 تا 73 آمپر
- تعداد پل: 3
کلید حرارتی 48 تا 65 آمپر اشنایدر GV3P65
- کشور سازنده: فرانسه
- کد فنی: GV3P65
- جریان نامی: 65 آمپر
- رنج جریان: 48 تا 65 آمپر
- تعداد پل: 3
کلید حرارتی 37 تا 50 آمپر اشنایدر GV3P50
- کشور سازنده: فرانسه
- کد فنی: GV3P50
- جریان نامی: 50 آمپر
- رنج جریان: 37 تا 50 آمپر
- تعداد پل: 3
کلید حرارتی 30 تا 40 آمپر اشنایدر GV3P40
- کشور سازنده: فرانسه
- کد فنی: GV3P40
- جریان نامی: 40 آمپر
- رنج جریان: 30 تا 40 آمپر
- تعداد پل: 3
کلید حرارتی 23 تا 32 آمپر اشنایدر GV3P32
- کشور سازنده: فرانسه
- کد فنی: GV3P32
- جریان نامی: 32 آمپر
- رنج جریان: 23 تا 32 آمپر
- تعداد پل: 3
کلید حرارتی 17 تا 25 آمپر اشنایدر GV3P25
- کشور سازنده: فرانسه
- کد فنی: GV3P25
- جریان نامی: 25 آمپر
- رنج جریان: 17 تا 25 آمپر
- تعداد پل: 3
کلید حرارتی 12 تا 18 آمپر اشنایدر GV3P18
- کشور سازنده: فرانسه
- کد فنی: GV3P18
- جریان نامی: 18 آمپر
- رنج جریان: 12 تا 18 آمپر
- تعداد پل: 3
کلید حرارتی 9 تا 13 آمپر اشنایدر GV3P13
- کشور سازنده: فرانسه
- کد فنی: GV3P13
- جریان نامی: 13 آمپر
- رنج جریان: 9 تا 13 آمپر
- تعداد پل: 3
کلید حرارتی 24 تا 32 آمپر اشنایدر GV2ME32
- کشور سازنده: فرانسه
- کد فنی: GV2ME32
- جریان نامی: 32 آمپر
- رنج جریان: 24 تا 32 آمپر
- تعداد پل: 3
کلید حرارتی 20 تا 25 آمپر اشنایدر GV2ME22
- کشور سازنده: فرانسه
- کد فنی: GV2ME22
- جریان نامی: 25 آمپر
- رنج جریان: 20 تا 25 آمپر
- تعداد پل: 3
کلید حرارتی 17 تا 23 آمپر اشنایدر GV2ME21
- کشور سازنده: فرانسه
- کد فنی: GV2ME21
- جریان نامی: 23 آمپر
- رنج جریان: 17 تا 23 آمپر
- تعداد پل: 3
کلید حرارتی یکی از کاربردی‌ترین انواع بریکر در صنعت برق به شمار می‌رود. نام کامل این محول کلید حرارتی مغناطیسی است و از نام‌گذاری آن می‌توان فهمید که در هنگام اتصال کوتاه یا اضافهبار که حرارت بالایی تولید می‌شود عمل می‌کند. این کلید‌ها دارای ساختار نسبتاً پیچیده‌ای هستند و در دسته بریکر‌های بسیار دقیق قرار می‌گیرند که انتخاب نمونه مناسب آن‌ها می‌توان اطمینان‌پذیری بسیار بالایی را به وجود بیاورد؛ اما در مقابل، انتخاب غلط این محصول یا نمونه‌های آن می‌توان خود عامل خطری برای مدار الکتریکی باشد.
با توجه به این موضوع، نیاز است تا پیش از خرید کلید حرارتی، اطلاعات کاملی درباره این محصول داشته باشید و ما در ادامه این نوشته قصد داریم این اطلاعات را در اختیار شما قرار دهیم؛ تا انتها همراه ما باشید.
کلید حرارتی چیست؟ محافظی هوشمند برای مدار شما
همان‌طور که در ابتدا اشاره شد، کلید حرارتی نوعی بریکر است؛ به این معنی که در هنگام بروز یک مشکل خاص این کلید می‌تواند مدار را قطع کند. عوامل تحریک کلید حرارتی اضافهبار و اتصال کوتاه هستند. این کلید را بر سر راه مدارات الکتریکی مختلف نصب می‌کنند تا در زمان بروز اتصال کوتاه یا اضافهبار، مدار به سرعت قطع شده و از آسیب به مصرف‌کننده‌های متصل به مدار جلوگیری شود. کلید حرارتی یا حرارتی مغناطیسی نام بازاری این محصول است و در واقع نام علمی این کلید عبرت است از کلید MPCB که مخفف عبارت Motor Protection Circuit Breaker است.نگاهی به تنوع برندها: انتخاب کلید حرارتی مناسب
برند‌های زیادی در آن هستند که کلید حرارتی را به تولید می‌رساند؛ البته که تمامی این کلید‌ها برای یک هدف و با یک کاربری مشخص تولید می‌شوند اما در این بین بسته به ساختار هر کدام ممکن است که یک‌سری جزئیات اضافی هم در کلیدهای تولیدی هر برند وجود داشته باشد. برخی از مطرح‌ترین برند‌های تولید‌کننده کلید حرارتی در ادامه بررسی شده‌اند.- کلید حرارتی LS
- کلید حرارتی Siemens
- کلید حرارتی Hyundai

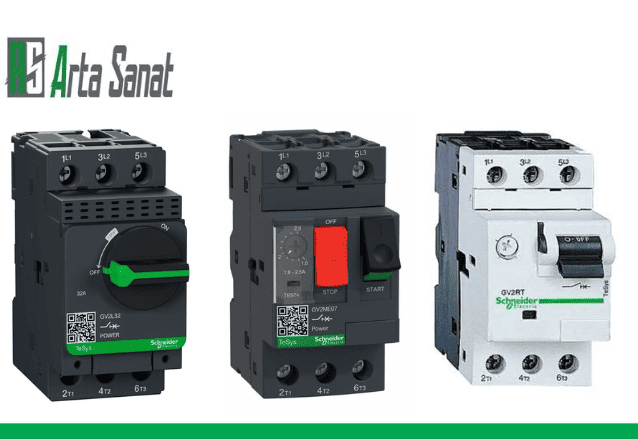

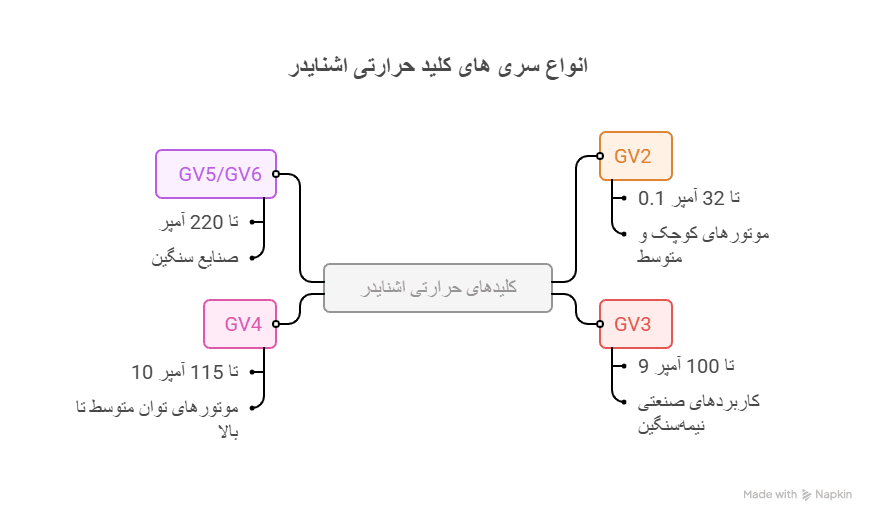

- عبرت کلید حرارتی Schneider
واکاوی در ساختار کلید حرارتی
کلید حرارتی از مکانیسمی مشخص برای قطع کردن مدارات و تشخیص اتصال کوتاه و اضافه بار استفاده می‌کند. این مکانیسم با بهره‌گیری از یک ساختار نه‌چندان پیچیده امکان‌پذیر شده خیلی که بسیار هوشمندان است! به صورت کلی، کلید حرارتی، از دو فلز با جنس‌های متفاوت ساخته می‌شود. این دو فلز، در یک سطح، کاملاً به هم جوش خورده‌اند و همچنین از ضریب انبساط متفاوتی برخوردار هستند.کلید حرارتی چطور کار می‌کند؟ عملکرد دقیق و قابل اعتماد کلید حرارتی
همان‌طور که پیش‌تر گفته شد، مکانیسم عملکرد کلید حرارتی خیلی پیچیده نیست. پیش از بررسی عملکرد کلید حرارتی، باید توجه داشته باشید که به صورت کی، با گذشت جریان الکتریکی از هر رسانایی، آن رسانا شروع به گرم‌تر شدن می‌کند. نکته اصلی عملکرد کلید حرارتی دقیقاً همین‌جا است؛ دو فلز موجود در کلید حرارتی تا یک حد مشخصی در مقابل این حرارت نرمال هستند و بعد از گذشت میزان حرارت از درجه مرزی مشخص شده عبور کند، هر دو فلز منبسط می‌شوند؛ اما از آن جا که ضریب انبساط مختلفی دارند، کلید به سمت فلز با ضریب کم‌تر، خم می‌شود. این کار باعث می‌شود تا جریان برق قطع شود. این جابجایی، به کمک اهرم، یا به صورت مستقیم کنتاکت‌ها را قطع می‌کند. در این بین عنصر بیمتال که عنصری دو فلزه است، بر اثر افزایش حرارت، در جهت فلزی که ضریب انبساط کم‌تری دارد، خم می‌شود و بلافاصله پس از سرد شدن، حالت بیمتال، به شکل اولیه باز می‌گردد. به عبارت دیگر می‌توان گفت یک تماس الکتریکی در دو سوی این تیغه برقرار می‌شود که همین تماس نیز باعث قطع شدن مدار است. در صورتی‌که دمای جریان عبوری از این تیغه، از حد مشخصی بیشتر شد، تیغه‌ها گرم شده و منبسط می‌شوند و در صورت سرد شدن تیغه‌ها، انقباض رخ می‌دهد. می‌توان گفت کلید حرارتی هم یک ابزار حساس به دما است که بر پایه‌ی عنصر بیمتال ساخته شده است. همچنین دو آهن‌ربای نسبتاً قدرتمند نیز در بالا و پایین تیغه‌ها نیز قرار دارند که می‌توانند جلوی جرقه و سوختگی محل اتصال مربوطه را می‌گیرند.اجزای مختلف کلید حرارتی
بخشی از اجزای مختلف کلید حرارتی را تا به اینجا بررسی کردیم اما این کلید‌ها دارای اجزای خیلی بیشتری هستند که در ادامه این اجزا را بررسی کرده‌ایم.- پیستون آرمیچر
- تیغه تغییر وضعیت
- محفظه جرقه‌زنی
- تغییر وضعیت قفل
- پیچ تنظیم جریان
- کنتاکت‌های اصلی کلید
- ترمینال‌های اتصال برق ورودی
- واحد قطع‌کننده اضافه بار حرارتی
- ترمینال‌های اتصال به کابل موتور
- کنتاکت‌های کمکی تغییر وضعیت
- کلید تست، برای تست سالم بودن
- شستی‌های قطع و وصل کلید حرارتی
- واحد قطع‌کننده اضافه بار الکترومغناطیسی
مزایای استفاده از کلید حرارتی؛ چرا از کلید حرارتی استفاده کنیم؟
کلید حرارتی جایگزین‌های زیادی دارد که می‌توانند دقیقاً وظیفه آن را انجام دهند و برای اینکه بتوانید میان این جایگزین‌ها و خود کلید حرارتی انتخاب کنید، باید در ابتدا مزایای این محصول را بدانید که این مزایا عبارت‌اند از:- قدرت قطع بالایی
- دارای رنج‌های گسترده
- قابلیت فرمان پذیری و کنترل بالا
- عملکرد مناسب در مدارات جریان بالا
- مقاومت بالا در برابر بارهای لحظه‌ای
- امکان تنظیم تمام پارامترهای الکتریکی به شکل دقیق
تفاوت کلید حرارتی و بیمتال؛ دو رقیب قدرتمند
اگر با کلید بیمتال آشنایی داشته باشید، می‌دانید که هر دوی این کلید‌ها عملکرد مشابهی دارند و شاید برای شما سوال باشد که پس تفاوت اصلی کلید حرارتی و بیمتال چیست؟ شاید کلید حرارتی و بیمتال به شکل کلی از نظر عملکرد شبیه باشند اما اگر به جزئیات دقت کنید، تفاوت‌های بسیاری بین این دو محصول وجود دارند. اصلی‌ترین تفاوت این دو محصول در نوع عملکرد آن‌ها است؛ از کلید حرارتی برای قطع کردن و وصل کردن مدار قدرت استفاده می‌شود اما بیمتال تنها می‌تواند مدار را قطع کند! نحوه عملکرد بیمتال به این شکل است که با استفاده از تیغه بسته بیمتال که در مسیر بوبین کنتاکتور قرار دارد می‌توان در صورت بروز هرگونه خطا و مشکل مدار را قطع کرد.تجهیزات جانبی کلید حرارتی
به واسطه توسعه عملکرد و امکانات کلید حرارتی و این محصول دارای برخی تجهیزات جانبی است که استفاده از آن‌ها الزامی نیست اما این کار می‌تواند قابلیت‌های کلید را بسیار بهتر کره و عملکرد آن را بهینه‌تر کند. برخی از رایج‌ترین تجهیزات جانبی برای کلید حرارتی را در ادامه بررسی کرده‌ایم.بوبین شنت
این رله به صورت جانبی و از کنار به کلید حرارتی نصب می‌شود و کارکرد آن در مواقعی است که بخواهیم برای وصل بودن کلید حرارتی یک شرط خاص تعیین کنیم و به عبارتی عملکرد کلید را بر اساس شرایط دلخواه کنترل کنیم. رله شنت در صورت اعمال ولتاژ به بوبین آن فعال می‌شود و باعث قطع شدن کلید حرارتی می‌گردد. بر اساس این قابلیت در صورتی‌که مشکلی مانند آتش‌سوزی در محیط اتفاق بیفتد، با قرار دادن یک سنسور و وصل کردن کنتاکت باز (NO) سنسور به بوبین شنت کلید حرارتی در صورت شناسایی و عمل کردن سنسور، رله شنت فعال شده و کلید را به حالت قطع می‌رود.رله افت ولتاژ
این رله را می‌توان نقطه مقابل رله شنت در نظر گرفت؛ به این معنی که برای اینکه دستور قطع و وصل کلید حرارتی را بدهد، باید دو سر بوبین این رله همیشه دارای برق باشد. به محض اینکه برق رله آندر قطع بشود، کلید حرارتی نیز قطع می‌گردد. لازم به ذکر است که این رله نیز به صورت جانبی به کلید حرارتی از پهلو متصل می‌گردد.کنتاکت کمکی
رله کنتاکت‌های کمکی به دو صورت تک کنتاکت و دو کنتاکت، از قسمت کناری یا از روبه‌رو به کلید حرارتی متصل می‌شوند. کنتاکت‌های این رله‌ها با قطع و وصل شدن کلید حرارتی تغییر وضعیت می‌دهند که از این خاصیت می‌توان در قسمت فرمان مدار استفاده کرد.کنتاکت کمکی خطا
این کنتاکت به صورت جانبی و از قسمت کناری مانند نمونه قبلی به کلید حرارتی متصل شده و فقط در صورتی عمل می‌کند که کلید حرارتی بعد از تشخیص خطای اضافه بار به حالت تریپ برود. با قطع و وصل شدن کلید حرارتی، کنتاکت خطا عمل نمی‌کند.تشریح علائم ظاهری موجود بر روی کلید حرارتی
اگر بدنه کلید حرارتی را به دقت بررسی کنید، علائم زیادی را بر روی آن خواهید دید. هر کدام از این علائم بیانگر یک شخص مهم و فنی هستند که در هنگام خرید و نصب این محصول باید توجه ویژه‌ای به آن داشته باشید. برخی از این علائم عبارت‌اند از:- برند تولید کننده
- قدرت قطع کلید
- جریان نامی کلید
- استانداردهای کلید
- نماد مداری (شماتیک) کلید
- نشانگر تست تریپ کلید
- نگهدارنده نصب روی ریل
- محل نصب کنتاکت کمکی
- شستی START (کلید روشن)
- شستی STOP (کلید خاموش)
- پد نگهدارنده کلید در حالت خاموش
- ترمینال‌های ورودی سه فاز قدرت کلید
- ترمینال‌های خروجی سه فاز قدرت کلید
- زبانه قابل تنظیم جهت تنظیم رنج جریان کلید حرارتی
مهم‌ترین نکات در خرید کلید حرارتی
به واسطه وجود تنوع در میان محصولات مشابه کلید حرارتی، خرید این محصول همواره با چالش‌های زیادی همراه بوده. برای اینکه بتوانید بهترین نوع کلید حرارتی را تهیه کنید، پیش از هر چیزی باید نیاز‌های خود را به شکل کامل بررسی کنید. برای این کار نیاز است تا مدار الکتریکی مد نظر و تمامی مصرف‌کننده‌های متصل به آن کاملاً بررسی شوند و از این رو باید از افراد متخصص و با تجربه در زمینه صنعت برق کمک بگیرید. مورد دوم توجه به کیفیت محصول است؛ متاسفانه کلیدهای حرارتی بی‌کیفیت و تقلبی زیادی در بازار وجود دارند که نه‌تنها برای امر محافظت از مدار خود نیستند، بلکه خود می‌توانند عاملی برای خطر باشند. از طرفی تشخیص محصولات بی‌کیفیت و تقلبی از محصولات مناسب کار مشکلی است و از این رو توصیه می‌شود که خرید خود را از مجموعه‌های معتبر انجام دهید. مورد آخری که باید به آن توجه داشته باشید، خدمات پس از فروش محصول است. محصولات این چنینی در معرض آسیب قرار دارد و از این رو، داشتن گارانتی و خدمات پس از فروش برای آن‌ها بسیار مهم است و توصیه می‌شود حتماً محصولاتی تهیه کنید که خدمات پس از فروش معتبر داشته باشند.خرید کلید حرارتی از آرتا صنعت
در آرتا صنعت، می‌توانید محصولات معتبر‌ترین تولیدکنندگان جهان را با قیمت مناسب، ضمانت اصالت کالا و همچنین خدمات پس از فروش معتبر تهیه کنید. کارشناسان فروش ما در آرتا صنعت آماده ارائه مشاوره رایگان خرید هستند تا شما مشتریان گرامی بتوانید بهترین محصول را مطابق با نیاز‌های خود تهیه کنید. برای خرید کلید حرارتی و دریافت محصول در هر کجای کشور در کوتاه‌ترین زمان ممکن، تنها کافی است که محصول مورد نظر خود را از همین صفحه انتخاب کرده و فرایند خرید را تکمیل کنید. کلید حرارتی را می‌توان از محبوب‌ترین بریکرها در صنعت برق در نظر گرفت که همان‌طور که از نام آن پیداست، بر اساس حرارت تولید شده توسط اتصال کوتاه و اضافه بار می‌تواند مدار را قطع کرده و از مصرف‌کننده‌ها محافظت کند. این کلید دارای ساختار پیچیده‌ای است و برای اینکه بتوانید بهترین نمونه را بر اساس نیاز‌های خود تهیه کنید، لازم است که حتماً در مورد ویژگی‌ها و جزئیات عملکردی آن بیشتر بدانید؛ از همین رو ما در این نوشته از فروشگاه آرتا صنعت تلاش کردیم تا کلید حرارتی را به شکل کامل تشریح کنیم و امید است که مطالب مذکور برای شما مفید بوده باشند.سوالات متداول درباره کلید حرارتی
امیدواریم که با این مقاله به صورت کامل توانسته باشیم شما را با کلید حرارتی و مزایای آن آشنا کنیم. همواره سوالاتی در رابطه با کلید حرارتی وجود دارد که برای مشتریان عزیز آرتا پیش می‌آید و بعضاً آن‌ها را دچار چالش می‌کند. در این قسمت به سوالات متداول درباره کلید حرارتی پاسخ خواهیم داد تا تمام ابهامات درباره این محصول برای شما عزیزان برطرف شود.کلید حرارتی چیست و چه کاربردی دارد؟
کلید حرارتی یک تجهیز حفاظتی برای موتورهای الکتریکی است که در برابر اضافه بار و اتصال کوتاه از آن‌ها محافظت می‌کند. این کلید به طور خودکار مدار را قطع می‌کند تا از آسیب رسیدن به موتور جلوگیری شود.انواع مختلف کلید حرارتی کدامند؟
کلید حرارتی در دو نوع تک فاز و سه فاز موجود است. همچنین بر اساس نوع رله، کلیدهای حرارتی به دو دسته رله‌ای و بدون رله تقسیم می‌شوند.اصول کار کلید حرارتی چگونه است؟
کلید حرارتی از دو مکانیسم بیمتال و بوبین برای حفاظت در برابر خطرات برقی برای قطع کردن مدار استفاده می‌کند. در صورت افزایش جریان از حد مجاز، بیمتال خم می‌شود و در صورت وقوع اتصال کوتاه، بوبین عمل کرده و مدار را قطع می‌کند.اجزای اصلی کلید حرارتی را نام ببرید.
کلید حرارتی شامل اجزای زیر می‌شود:- بیمتال
- بوبین
- کنتاکت‌ها
- دکمه قطع و وصل
- تنظیم جریان
تنظیمات کلید حرارتی چگونه انجام می‌شود؟
تنظیم جریان: با استفاده از پیچ تنظیم روی کلید حرارتی تنظیم حفاظت اضافه بار: با استفاده از دکمه تنظیمعمر مفید کلید حرارتی چقدر است؟
عمر مفید کلید حرارتی به طور متوسط 10 تا 15 سال است.نکات ایمنی در هنگام استفاده از کلید حرارتی کدامند؟
از کلید حرارتی مناسب با موتور و در محیط‌های خنک و خشک استفاده کنید. همچنین به طور دوره‌ای کلید حرارتی را تست کنید.دلیل استفاده از بیمتال در ساختار کلید حرارتی چیست؟
بیمتال به دلیل خاصیت خم شدن در اثر عبور جریان از آن، برای قطع مدار در مواقع اضافه بار استفاده می‌شود.تاثیر جنس بی متال بر عملکرد کلید حرارتی چگونه است؟
جنس بیمتال بر سرعت و دقت عملکرد کلید حرارتی تاثیر می‌گذارد. بیمتال‌های با ضریب انبساط حرارتی بالا، سریع‌تر عمل می‌کنند.دقت عملکرد کلید حرارتی به چه عواملی بستگی دارد؟
جنس بیمتال، دقت تنظیم کلید حرارتی و دمای محیطروشهای تست و عیب‌یابی کلید حرارتی کدامند؟
- تست با اهم‌متر
- تست با آمپرمتر
- تست با شبیه‌ساز موتور
